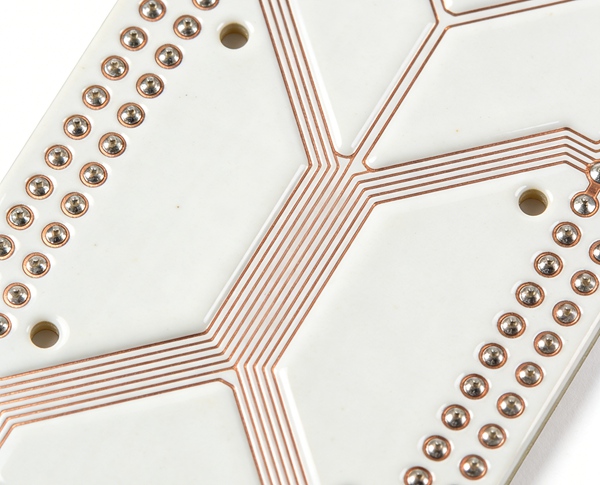

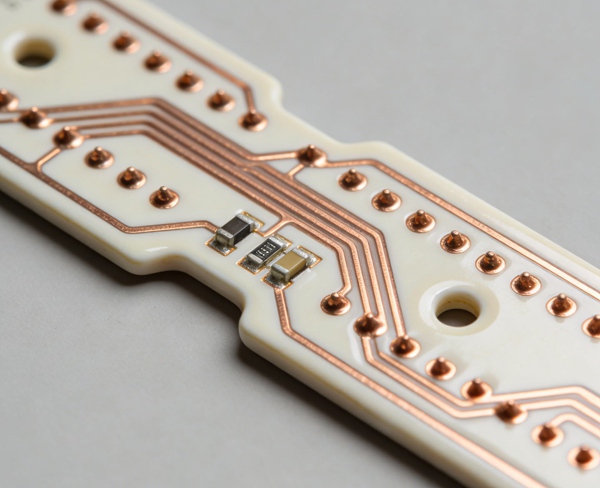

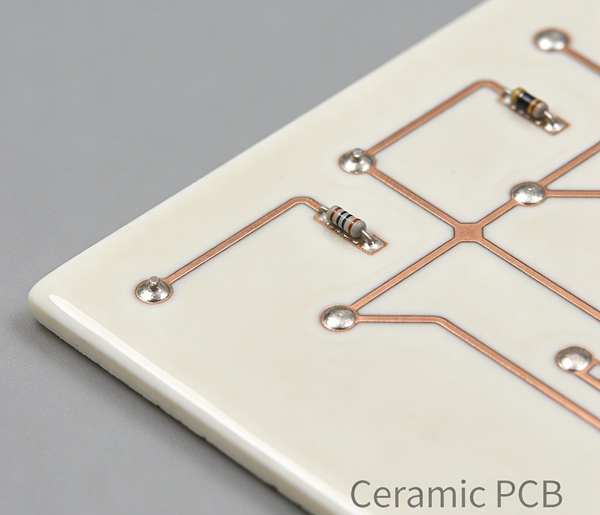

غالبًا ما يتم اختيار ركائز السيراميك للدوائر الإلكترونية التي يجب أن تعمل تحت أحمال حرارية عالية أو ظروف بيئية صعبة. وخلافاً لرقائق الألياف الزجاجية التقليدية، توفر مواد السيراميك موصلية حرارية أعلى بكثير وخصائص عازلة مستقرة.
وبسبب هذه الخصائص، كثيرًا ما تستخدم مركبات ثنائي الفينيل متعدد الكلور الخزفية في وحدات الطاقة وإضاءة LED عالية السطوع ودوائر الترددات الراديوية.
للاطلاع على مقارنة بين الركائز الخزفية ومواد ثنائي الفينيل متعدد الكلور التقليدية، انظر ثنائي الفينيل متعدد الكلور السيراميكي مقابل ثنائي الفينيل متعدد الكلور FR4: مقارنة حرارية وكهربائية وتكلفة.
لماذا يتم استخدام مركبات ثنائي الفينيل متعدد الكلور الخزفية في الإلكترونيات المتقدمة
العديد من خصائص المواد تجعل ركائز السيراميك مناسبة للأنظمة الإلكترونية المتطلبة.
تشمل المزايا النموذجية ما يلي:
- موصلية حرارية عالية
- عزل كهربائي ممتاز
- فقدان عازل كهربائي منخفض
- مقاومة درجات الحرارة العالية
- خواص ميكانيكية مستقرة
تسمح هذه الخصائص لمركبات ثنائي الفينيل متعدد الكلور الخزفية بالعمل بشكل موثوق في التطبيقات التي قد تواجه فيها ألواح FR4 التقليدية قيودًا حرارية أو كهربائية.
تتم مناقشة اعتبارات تصميم الركائز الخزفية في دليل تصميم السيراميك ثنائي الفينيل متعدد الكلور.
تطبيقات إلكترونيات الطاقة
غالبًا ما تولد أنظمة إلكترونيات الطاقة حرارة كبيرة أثناء التشغيل. ويعد التبديد الحراري الفعال ضرورياً للحفاظ على موثوقية الجهاز وأدائه.
تُستخدم مركبات ثنائي الفينيل متعدد الكلور الخزفية على نطاق واسع في:
- وحدات IGBT
- محولات الطاقة
- محركات المحركات
- عاكسات السيارات
- وحدات التحكم في الطاقة
في هذه الأنظمة، يمكن أن تنتج أجهزة أشباه الموصلات مثل MOSFETs أو IGBTs حرارة كبيرة. تساعد الركائز الخزفية على نقل هذه الحرارة بعيدًا عن المكونات إلى أحواض حرارية خارجية.
تُستخدم تقنية النحاس المترابط المباشر بشكل شائع في هذه التطبيقات لأنها توفر طبقات نحاسية سميكة قادرة على حمل تيارات عالية. يمكن العثور على مزيد من المعلومات حول طرق التصنيع في عملية تصنيع ثنائي الفينيل متعدد الكلور الخزفي: DBC مقابل DPC مقابل DPC مقابل الغشاء السميك.
تم شرح استراتيجيات الإدارة الحرارية لهذه الأنظمة بمزيد من التفصيل في الإدارة الحرارية في تصميم ثنائي الفينيل متعدد الكلور.
تطبيقات إضاءة LED
تولد أنظمة LED عالية الطاقة حرارة كبيرة عند تقاطع جهاز أشباه الموصلات. وإذا لم يتم تبديد هذه الحرارة بشكل فعال، فقد ينخفض سطوع الدايود المبتعث للضوء وعمره الافتراضي.
غالبًا ما تُستخدم مركبات ثنائي الفينيل متعدد الكلور الخزفية في وحدات LED لأنها توفر توصيلًا حراريًا فعالاً بين رقاقة LED والمشتت الحراري.
تشمل التطبيقات الشائعة ما يلي:
- مصابيح السيارات الأمامية
- إضاءة صناعية عالية السطوع
- أنظمة إنارة الشوارع
- إضاءة المسرح والاستوديو
توفر الركائز الخزفية أيضًا عزلًا كهربائيًا مستقرًا، مما يحسن الموثوقية في البيئات ذات درجات الحرارة العالية.
في العديد من وحدات LED، يتم استخدام تقنية النحاس المطلي المباشر في العديد من وحدات LED لأنها تسمح بأنماط دوائر دقيقة وتخطيطات مدمجة.
تطبيقات الترددات اللاسلكية والموجات الدقيقة
تُستخدم الركائز الخزفية أيضًا على نطاق واسع في دوائر الترددات الراديوية ودوائر الموجات الدقيقة.
تتطلب الدوائر عالية التردد مواد ذات خصائص عازلة مستقرة وفقدان منخفض للإشارة. وتوفر المواد الخزفية مثل الألومينا هذه الخصائص.
تشمل تطبيقات الترددات اللاسلكية النموذجية ما يلي:
- مضخمات طاقة الترددات اللاسلكية
- وحدات الاتصال بالموجات الدقيقة
- إلكترونيات الرادار
- أنظمة الاتصالات الساتلية
- المحطات القاعدية اللاسلكية
نظرًا لأن دوائر الترددات اللاسلكية حساسة لتغيرات المعاوقة وفقدان الإشارة، فإن ثبات الركيزة مهم للحفاظ على أداء ثابت.
تتم مناقشة اعتبارات التصميم الإضافية للدوائر عالية التردد في تصميم ثنائي الفينيل متعدد الكلور عالي التردد الدليل.
تطبيقات السيارات والبيئة القاسية
وبالإضافة إلى إلكترونيات الطاقة والترددات اللاسلكية، تُستخدم مركبات ثنائي الفينيل متعدد الكلور الخزفية في الأنظمة التي يجب أن تعمل في ظل ظروف بيئية صعبة.
وتشمل الأمثلة على ذلك:
- أنظمة الطاقة الكهربائية للمركبات الكهربائية
- إلكترونيات الطيران والفضاء
- معدات التحكم الصناعي
- مستشعرات درجات الحرارة العالية
يمكن لركائز السيراميك تحمل درجات حرارة أعلى بكثير من تلك المسموح بها عادةً للوحات FR4. كما أن ثبات أبعادها يحسن من موثوقيتها على المدى الطويل.
يتم استكشاف اعتبارات الموثوقية لمثل هذه الأنظمة في دليل تحليل أعطال ثنائي الفينيل متعدد الكلور.
اختيار تقنية السيراميك ثنائي الفينيل متعدد الكلور المناسبة
يتم استخدام عمليات مختلفة لتصنيع السيراميك ثنائي الفينيل متعدد الكلور اعتمادًا على التطبيق.
على سبيل المثال:
- غالبًا ما يستخدم DBC لوحدات الطاقة ذات التيار العالي
- يدعم DPC أنماط دارات أدق لدوائر LED ودوائر الترددات اللاسلكية
- تُستخدم تقنية الأغشية السميكة بشكل شائع في الإلكترونيات الدقيقة الهجينة
يعتمد اختيار العملية على عوامل مثل كثافة الدائرة وسماكة النحاس ومتطلبات التكلفة.
تتوفر مقارنة مفصلة لهذه التقنيات في عملية تصنيع ثنائي الفينيل متعدد الكلور الخزفي: DBC مقابل DPC مقابل DPC مقابل الغشاء السميك.
الخاتمة
تلعب مركبات ثنائي الفينيل متعدد الكلور الخزفية دورًا مهمًا في الأنظمة الإلكترونية التي تتطلب أداءً حراريًا عاليًا وتشغيلًا موثوقًا.
وتعتمد إلكترونيات الطاقة على ركائز السيراميك لتبديد الحرارة بكفاءة، وتستفيد وحدات الصمام الثنائي الباعث للضوء (LED) من الموصلية الحرارية المحسنة، وتستخدم دوائر الترددات اللاسلكية مواد السيراميك لخصائصها الكهربائية المستقرة.
إن فهم كيفية تطبيق مركبات ثنائي الفينيل متعدد الكلور الخزفية في هذه الأنظمة يساعد المهندسين على اختيار المواد وتقنيات التصنيع المناسبة أثناء عملية التصميم.
الأسئلة الشائعة
ج: تُستخدم مركبات ثنائي الفينيل متعدد الكلور الخزفية بشكل شائع في إلكترونيات الطاقة ووحدات إضاءة LED ودوائر الترددات اللاسلكية وإلكترونيات السيارات وأنظمة الطيران.
ج: توفر الركائز الخزفية توصيلًا حراريًا عاليًا، مما يسمح بتبديد الحرارة الناتجة عن أشباه موصلات الطاقة بكفاءة.
جواب: نعم. تولد مصابيح LED عالية الطاقة حرارة عالية، وتساعد مركبات ثنائي الفينيل متعدد الكلور الخزفية على توصيل الحرارة بعيدًا عن رقاقة LED، مما يحسن الموثوقية والعمر الافتراضي.
ج: توفر المواد الخزفية خواص عازلة مستقرة وفقدان إشارة منخفض، وهي أمور مهمة لأداء الدوائر عالية التردد.
ج: نعم. عادةً ما يكون لمركبات ثنائي الفينيل متعدد الكلور الخزفية تكاليف مواد وتصنيع أعلى، ولكنها توفر أداءً حراريًا وكهربائيًا فائقًا في التطبيقات الصعبة.
