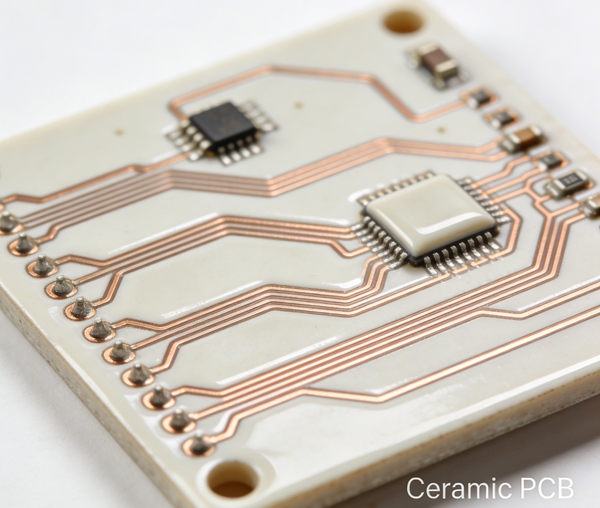

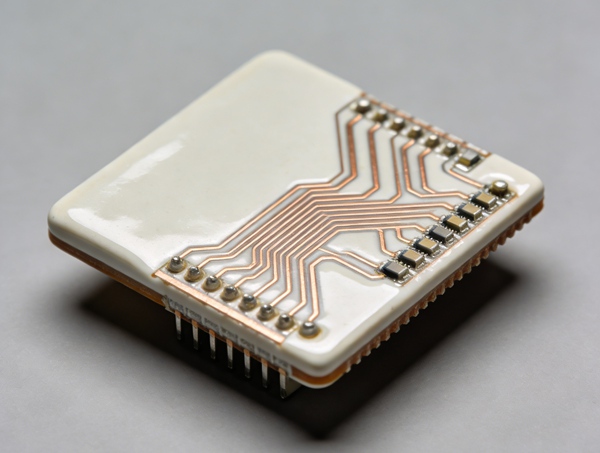

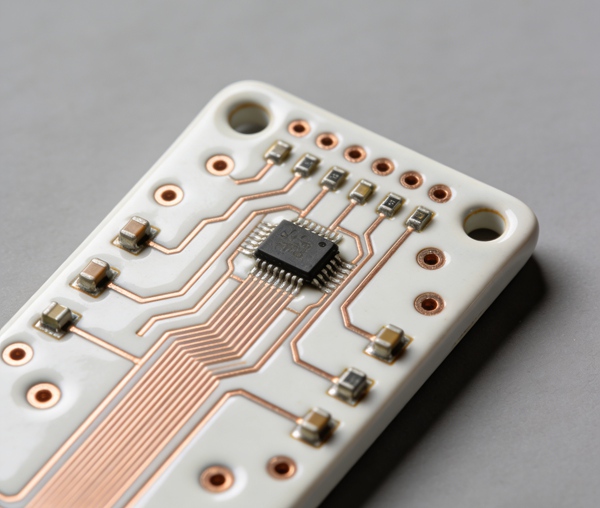

تُستخدم لوحات الدارات السيراميكية في التطبيقات التي لا يمكن أن توفر فيها لوحات FR4 التقليدية أداءً حراريًا كافيًا أو ثباتًا في درجة الحرارة. وغالبًا ما تتطلب إلكترونيات الطاقة ووحدات الدايودات الباعثة للضوء وأنظمة الترددات اللاسلكية ركائز قادرة على التعامل مع الأحمال الحرارية العالية وظروف التشغيل القاسية.
على عكس مركبات ثنائي الفينيل متعدد الكلور القياسية التي تستخدم شرائح الألياف الزجاجية، تستخدم ألواح السيراميك مواد مثل الألومينا أو نيتريد الألومنيوم كركيزة. توفر هذه المواد موصلية حرارية أعلى بكثير وعزل كهربائي ممتاز.
للحصول على نظرة عامة أوسع على اعتبارات تصميم الركيزة الخزفية، انظر دليل تصميم السيراميك ثنائي الفينيل متعدد الكلور.
نظرًا لأن المواد الخزفية تتصرف بشكل مختلف عن شرائح الألياف الزجاجية، فإنها تتطلب عمليات تصنيع متخصصة. وتشمل التقنيات الأكثر شيوعًا النحاس المربوط المباشر (DBC)، والنحاس المطلي المباشر (DPC)، والدوائر ذات الأغشية السميكة.
نظرة عامة على تقنيات تصنيع ثنائي الفينيل متعدد الكلور الخزفي
يعتمد اختيار تقنية التصنيع على العديد من متطلبات التصميم، بما في ذلك:
- سُمك النحاس المطلوب
- كثافة الدائرة
- الأداء الحراري
- تكلفة الإنتاج
كل عملية لها مزايا وقيود فريدة من نوعها.
النحاس المترابط المباشر (DBC)
يُعد النحاس المربوط المباشر أحد أكثر العمليات استخدامًا لوحدات الطاقة الخزفية.
في هذه العملية، يتم ربط رقاقة نحاسية سميكة مباشرةً بالركيزة الخزفية عند درجة حرارة عالية. ويحدث الربط من خلال عملية أكسدة محكومة تشكل رابطة معدنية قوية بين النحاس وسطح السيراميك.
تتضمن خطوات العملية النموذجية ما يلي:
- تحضير الركيزة الخزفية
- وضع رقائق النحاس
- عملية الربط بدرجة حرارة عالية
- نقش نمط الدائرة الكهربائية
- تشطيب السطح
عادةً ما تستخدم ألواح DBC ركائز الألومينا أو نيتريد الألومنيوم.
ونظرًا لأن الطبقة النحاسية سميكة نسبيًا، يمكن لألواح DBC التعامل مع التيار العالي وتوفير انتشار حراري ممتاز. ولهذا السبب، يشيع استخدامها في إلكترونيات الطاقة مثل وحدات IGBT ومحولات السيارات.
تتم مناقشة الاعتبارات الحرارية لهذه التطبيقات في الإدارة الحرارية في تصميم ثنائي الفينيل متعدد الكلور.
نحاس مطلي مباشرة (DPC)
تستخدم تقنية النحاس المطلي مباشرةً الطلاء الكهربائي بدلاً من ربط رقائق النحاس.
في هذه العملية، يتم أولاً ترسيب طبقة بذرة معدنية رقيقة على سطح السيراميك. ثم يتم طلاء النحاس مباشرة على الركيزة لتشكيل نمط الدائرة الكهربائية.
يتضمن التدفق النموذجي للعملية ما يلي:
- معالجة سطح الركيزة
- ترسيب طبقة البذور المعدنية الرقيقة
- نقش الطباعة الليثوغرافية الضوئية
- الطلاء الكهربائي للنحاس
- تشطيب الدائرة
ونظرًا لأن النحاس يتم ترسيبه من خلال الطلاء، فإن DPC يسمح بعرض خطوط أدق بكثير مقارنةً ب DBC.
وهذا يجعل DPC مناسبًا لـ
- وحدات LED عالية الكثافة
- دوائر الترددات اللاسلكية
- وحدات الاستشعار
تدعم القدرة على إنتاج آثار دقيقة أيضًا تصميم الدوائر عالية التردد. يمكن العثور على مزيد من التفاصيل في دليل تصميم ثنائي الفينيل متعدد الكلور عالي التردد.
تقنية الأغشية السميكة
يتم تصنيع الدارات ذات الأغشية السميكة باستخدام عملية الطباعة بدلاً من النقش التقليدي لثنائي الفينيل متعدد الكلور.
تُطبع عجينة موصلة، تحتوي عادةً على جزيئات فضية أو ذهبية، على الركيزة الخزفية. ثم يتم حرق اللوح عند درجة حرارة عالية لتلبيد المادة الموصلة وتشكيل الدائرة.
تشمل الخطوات النموذجية ما يلي:
- تحضير العجينة الموصلة
- نمط طباعة الشاشة
- إطلاق النار في درجة حرارة عالية
- طباعة اختيارية متعددة الطبقات
تم استخدام الدوائر ذات الأغشية السميكة لسنوات عديدة في الإلكترونيات الدقيقة الهجينة.
على الرغم من أن هذه العملية لا تدعم الآثار الدقيقة للغاية، إلا أنها تقدم العديد من المزايا:
- تكلفة إنتاج منخفضة نسبيًا
- موثوقية جيدة في البيئات القاسية
- التوافق مع الدوائر الخزفية متعددة الطبقات
وبسبب هذه الخصائص، غالبًا ما تستخدم الدوائر ذات الأغشية السميكة في أجهزة الاستشعار وإلكترونيات السيارات وأنظمة التحكم الصناعية.
تتم مناقشة اعتبارات الموثوقية لمثل هذه البيئات في دليل تحليل أعطال ثنائي الفينيل متعدد الكلور.
مقارنة طرق تصنيع ثنائي الفينيل متعدد الكلور الخزفي
يلخص الجدول التالي الاختلافات الرئيسية بين عمليات التصنيع الثلاث.
| التكنولوجيا | الميزة الرئيسية | سُمك النحاس النموذجي | التطبيقات |
|---|---|---|---|
| DBC | أداء حراري ممتاز | نحاس سميك | وحدات الطاقة |
| DPC | إمكانية التتبع الدقيق | نحاس رقيق إلى متوسط النحاس | دوائر LED ودوائر الترددات اللاسلكية |
| غشاء سميك | عملية منخفضة التكلفة | معجون موصل مطبوع | الدوائر الهجينة |
يجب على المهندسين اختيار تقنية التصنيع بناءً على الأداء الكهربائي والمتطلبات الحرارية وكثافة الدائرة الكهربائية.
تحديات تصنيع مركبات ثنائي الفينيل متعدد الكلور الخزفية
على الرغم من أن مركبات ثنائي الفينيل متعدد الكلور الخزفية توفر مزايا أداء كبيرة، إلا أنها تقدم أيضًا العديد من تحديات التصنيع.
المواد الخزفية هشة ويجب التعامل معها بعناية أثناء المعالجة. وبالإضافة إلى ذلك، يمكن أن تؤدي اختلافات التمدد الحراري بين ركائز النحاس والسيراميك إلى إجهاد ميكانيكي.
غالبًا ما تكون معدات التصنيع المتخصصة والتحكم في العملية مطلوبة لضمان الترابط الموثوق بين طبقات النحاس والمواد الخزفية.
يمكن الاطلاع على مزيد من التفاصيل حول اعتبارات التكلفة والتصميم في عوامل تكلفة ثنائي الفينيل متعدد الكلور الخزفي.
الخاتمة
تستخدم مركبات ثنائي الفينيل متعدد الكلور الخزفية العديد من تقنيات التصنيع المتخصصة التي تختلف عن التصنيع التقليدي ل FR4.
يوفر النحاس المطلي المباشر أداءً حراريًا ممتازًا للإلكترونيات عالية الطاقة. يدعم النحاس المطلي مباشرةً أنماط الدوائر الدقيقة لتطبيقات الترددات اللاسلكية ومصابيح LED. توفر تقنية الأغشية السميكة حلاً أبسط وأقل تكلفة في كثير من الأحيان للدوائر الهجينة.
يعتمد اختيار عملية التصنيع المناسبة على المتطلبات الكهربائية والحرارية والميكانيكية للمنتج النهائي.
بالنسبة للمصممين الذين يعملون مع ركائز السيراميك، يعد فهم طرق التصنيع هذه خطوة مهمة في تحقيق أداء موثوق للدوائر الكهربائية.
الأسئلة الشائعة حول عملية تصنيع السيراميك ثنائي الفينيل متعدد الكلور
ج: يُستخدم النحاس المترابط المباشر (DBC) على نطاق واسع في إلكترونيات الطاقة لأنه يوفر طبقات نحاسية سميكة وموصلية حرارية ممتازة.
ج: يربط DBC رقائق النحاس مباشرةً بالركيزة الخزفية، بينما يستخدم DPC الطلاء الكهربائي لترسيب النحاس على سطح السيراميك.
ج: تتميز مواد السيراميك بخصائص حرارية وميكانيكية مختلفة عن شرائح الألياف الزجاجية، لذا يلزم إجراء عمليات ربط وتمعدن متخصصة.
ج: تسمح تقنية DPC بعرض أدق للتتبع، مما يجعلها مناسبة لوحدات LED عالية الكثافة ودوائر التردد اللاسلكي.
ج: نعم. لا تزال تقنية الأغشية السميكة تُستخدم على نطاق واسع في الدوائر الهجينة وأجهزة الاستشعار والإلكترونيات الصناعية حيث تكون الموثوقية والاستقرار البيئي مهمين.
