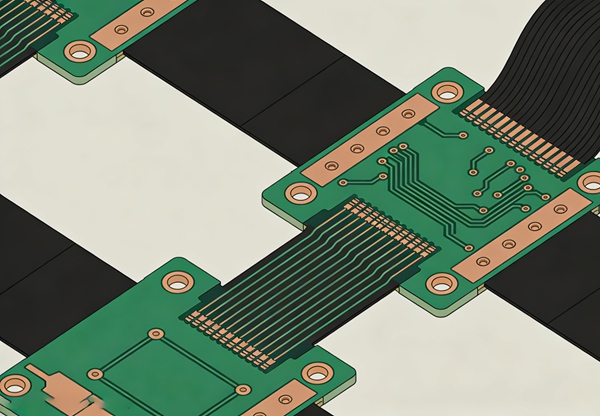

مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة تسمح للدوائر بالثني أو الطي داخل المنتجات الإلكترونية، مما يقلل من الموصلات ويحسن التكامل الميكانيكي. ومع ذلك، فإن المناطق المرنة من اللوحة هي أيضاً الأكثر عرضة للإجهاد الميكانيكي.
عندما يكون نصف قطر الانحناء صغيرًا جدًا أو عندما تكون الهياكل النحاسية مصممة بشكل سيئ، يمكن أن يتسبب الانحناء المتكرر في إجهاد النحاس، أو تشقق الأثر، أو انفصال الطبقة.
لذلك فإن فهم الحدود الميكانيكية للدوائر المرنة أمر ضروري لتصميم ثنائي الفينيل متعدد الكلور المرن الصلب بشكل موثوق.
للحصول على نظرة عامة أوسع على تقنية المرونة الصلبة، انظر تصميم ثنائي الفينيل متعدد الكلور الصلب المرن: الأساسيات والتطبيقات.
ما هو نصف قطر الانحناء في مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة؟
يشير نصف قطر الانحناء إلى الحد الأدنى لنصف القطر الذي يمكن لدائرة مرنة أن تنحني دون الإضرار بالطبقات الموصلة أو المواد العازلة.
في الألواح الصلبة المرنة، يؤثر نصف قطر الانحناء بشكل أساسي على منطقة المرونة حيث تحل طبقات البولي إيميد محل شرائح FR-4 الصلبة.
كلما كان نصف القطر أصغر، زاد الإجهاد الميكانيكي المطبق على آثار النحاس والمواد العازلة.
يعمل نصف قطر الانحناء المصمم بشكل صحيح على توزيع الإجهاد الميكانيكي عبر الطبقات المرنة ويمنع تركيز الإجهاد الموضعي.
يتم شرح المزيد من التفاصيل حول تراكيب الطبقات في دليل تصميم تكديس ثنائي الفينيل متعدد الكلور المرن الصلب.
إرشادات نصف قطر الانحناء الموصى بها
ويعتمد نصف قطر الانحناء الموصى به في المقام الأول على سُمك الرص المرن ونوع الانحناء المتضمن.
يوجد سيناريوهان شائعان للانحناء في مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة.
الانحناء الساكن
يحدث الانحناء الساكن عندما يتم ثني اللوح مرة واحدة أثناء التجميع ثم يظل ثابتاً في مكانه.
قاعدة التصميم النموذجي:
الحد الأدنى لنصف قطر الانحناء ≈ 10 × سُمك الثني
على سبيل المثال، إذا كان سُمك المقطع المرن 0.2 مم، فيجب أن يكون الحد الأدنى لنصف قطر الانحناء 2 مم تقريبًا.
يشيع استخدام الثني الساكن في الإلكترونيات المدمجة حيث يتم طي اللوحة أثناء التركيب.
الانحناء الديناميكي
يحدث الانحناء الديناميكي عندما تتحرك الدائرة المرنة بشكل متكرر أثناء التشغيل.
تشمل التطبيقات ما يلي:
- الأدوات الطبية
- الروبوتات
- الإلكترونيات الاستهلاكية القابلة للطي
يتطلب الانحناء الديناميكي نصف قطر أكبر لمنع حدوث عطل ناتج عن التعب.
قاعدة التصميم النموذجي:
الحد الأدنى لنصف قطر الانحناء ≈ 20 × سُمك الثني
في التطبيقات ذات الموثوقية العالية، قد يزيد المصممون هذا العامل أكثر من ذلك.
هيكل النحاس ومقاومة الإعياء
يلعب الهيكل النحاسي دورًا رئيسيًا في متانة الدائرة المرنة.
يشيع استخدام نوعين من النحاس في مركبات ثنائي الفينيل متعدد الكلور الصلبة المرنة.
النحاس المدرفل الملدن المدرفل
تتم معالجة النحاس الملدن المدرفل ميكانيكياً لتحسين البنية الحبيبية. توفر هذه المادة مرونة ومقاومة أفضل للإجهاد.
يستخدم على نطاق واسع في الدوائر المرنة التي تتعرض للانحناء المتكرر.
النحاس المستخرج بالكهرباء
يُعد النحاس المُستخرج بالكهرباء أكثر شيوعًا في مركبات ثنائي الفينيل متعدد الكلور الصلبة وهو أقل تحملاً للإجهاد الميكانيكي المتكرر.
بينما يمكن استخدامه في الدوائر المرنة، إلا أنه قد يقلل من الموثوقية على المدى الطويل في التطبيقات الديناميكية.
نظرًا لأن إجهاد النحاس هو أحد أنماط الأعطال الشائعة، يجب مراعاة نوع النحاس بعناية أثناء تخطيط التكديس.
تتم مناقشة المزيد من الاعتبارات المتعلقة بالتكديس في دليل تصميم تكديس ثنائي الفينيل متعدد الكلور المرن الصلب.

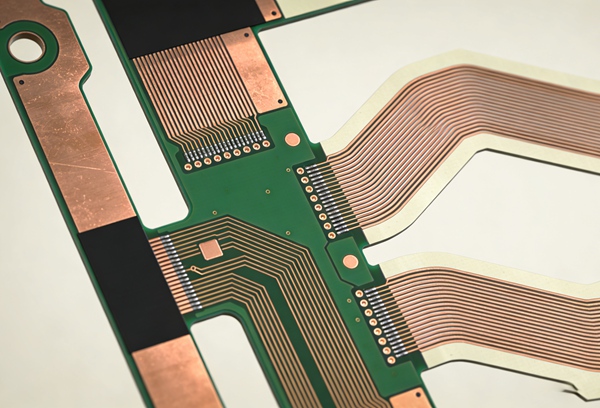

توجيه التتبع في مناطق الانحناء
يمكن أن تؤثر ممارسات التوجيه بشكل كبير على موثوقية الدوائر المرنة.
يتم استخدام العديد من إرشادات التوجيه على نطاق واسع في تصميم ثنائي الفينيل متعدد الكلور المرن الصلب.
استخدم آثار منحنية بدلاً من الزوايا الحادة لتقليل تركيز الضغط.
تجنب توجيه الآثار بشكل عمودي على محور الانحناء. تتعرض الآثار التي تعمل بالتوازي مع اتجاه الانحناء لإجهاد أقل.
حافظ على توزيع النحاس بشكل متناسق عبر منطقة الانثناء لتجنب الإجهاد غير المتساوي أثناء الثني.
قم بترتيب الآثار عند الإمكان لمنع تركيز الضغط على عدة آثار على طول الخط نفسه.
يساعد اتباع ممارسات التوجيه هذه على تقليل إجهاد النحاس وتحسين الموثوقية الميكانيكية على المدى الطويل.
تجنب الممرات في المناطق المرنة
يجب تجنب الثنايا بشكل عام في منطقة الانحناء المرن.
تقطع الثقوب المحفورة الهيكل النحاسي وتخلق نقاط إجهاد ميكانيكية. أثناء دورات الانحناء المتكررة، يمكن أن تصبح هذه المناطق نقاط بداية للتشققات أو التفريغ.
إذا كانت الشقوق ضرورية، فيجب وضعها خارج منطقة الانحناء النشط.

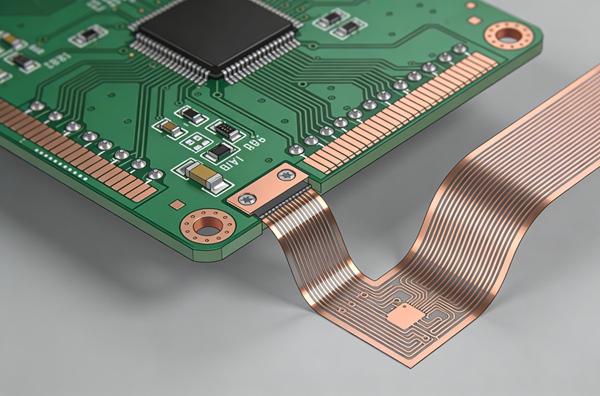

تقوم العديد من التصميمات المرنة الصلبة بتوجيه الإشارات عبر مقاطع صلبة وتستخدم المنطقة المرنة بشكل أساسي للتوصيل البيني.
تتم مناقشة المزيد من اعتبارات التصنيع في إرشادات عملية تصنيع ثنائي الفينيل متعدد الكلور الصلب المرن وإرشادات التصميم.
هياكل التغطية والتعزيزات
غالبًا ما تستخدم الدوائر المرنة طبقات التغطية لحماية آثار النحاس.
توفر مادة التغطية العزل وتساعد أيضاً على توزيع الضغط الميكانيكي أثناء الثني.
في بعض التصميمات، تتم إضافة هياكل تقوية إضافية مثل المقويات بالقرب من مناطق المكونات لمنع الإجهاد المفرط.
يعمل الجمع بين التوجيه النحاسي المناسب، ونصف قطر الانحناء الصحيح، والمواد الواقية على تحسين الموثوقية الميكانيكية للوحات المرنة الصلبة بشكل كبير.
أنماط الفشل الشائعة في الدوائر المرنة
عادةً ما يتم ملاحظة العديد من آليات الفشل عند عدم اتباع قواعد التصميم المرن الصلب.
تشقق أثر النحاس الناتج عن الإجهاد الميكانيكي المفرط.
التصفيح بين طبقات البوليميد بسبب إجهاد الانحناء المتكرر.
عن طريق التشقق أو كسور الأسطوانة بالقرب من مناطق الانحناء.
انفصال البطانة الناتج عن ضعف ترابط المواد.
تحدث هذه الأعطال غالبًا بعد التدوير الميكانيكي الممتد وقد يكون من الصعب اكتشافها أثناء الاختبار المبكر.
يمكن أن يمنع التصميم الدقيق واختيار المواد بعناية معظم هذه المشاكل.
الخاتمة
يعد نصف قطر الانحناء معلمة تصميم أساسية لمركبات ثنائي الفينيل متعدد الكلور المرنة الصلبة.
يجب أن يراعي التصميم الموثوق به سُمك المرونة، ونوع النحاس، وأنماط التوجيه، والظروف الميكانيكية التي ستعمل اللوحة في ظلها.
من خلال الحفاظ على إرشادات نصف قطر الانحناء المناسبة وتجنب تركيز الإجهاد في مناطق المرونة، يمكن للمهندسين تحسين المتانة طويلة الأجل للدوائر الصلبة المرنة بشكل كبير.
عند دمجها مع التخطيط السليم للتكديس والتعاون في التصنيع، يمكن أن تحقق مركبات ثنائي الفينيل متعدد الكلور المرنة الصلبة موثوقية ممتازة في الأنظمة الإلكترونية الصعبة.
الأسئلة الشائعة
ج: يعتمد الحد الأدنى لنصف قطر الانحناء على سُمك المرونة ونوع الاستخدام. المبدأ التوجيهي الشائع هو 10× سمك المرونة 10× سمك المرونة للانحناءات الثابتة و 20 × سمك المرونة 20 × لتطبيقات الانحناء الديناميكي.
ج: قد تتشقق آثار النحاس بسبب الإجهاد الميكانيكي المفرط، خاصةً عندما يكون نصف قطر الانحناء صغيرًا جدًا أو عندما يتم توجيه الآثار بشكل عمودي على اتجاه الانحناء.
ج: يوصى عمومًا بتجنب وضع الفتحات داخل مناطق الانحناءات لأن الثقوب المحفورة تخلق نقاط إجهاد يمكن أن تؤدي إلى التشقق أثناء الانحناء.
ج: يُفضَّل عادةً استخدام النحاس الملدن المدرفل للدوائر المرنة لأنه يوفر مقاومة أفضل للإجهاد مقارنةً بالنحاس المُستخرج بالكهرباء.
ج: يمكن تحسين الموثوقية من خلال الحفاظ على نصف قطر الانحناء المناسب، واستخدام النحاس المدلفن الملدن، وتجنب الشقوق في مناطق المرونة، واتباع ممارسات التوجيه المناسبة.
