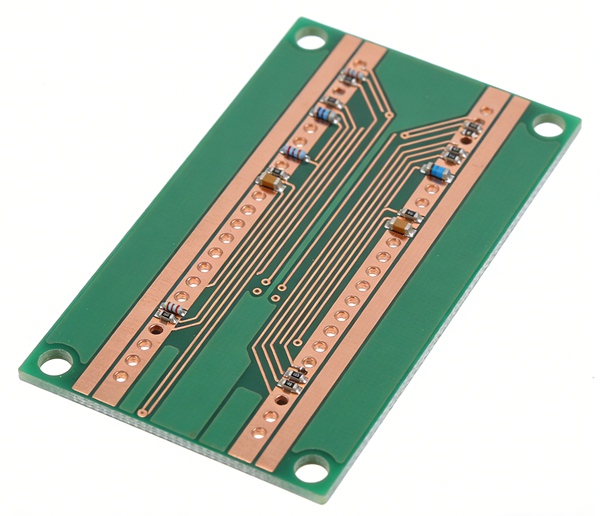

FR4 هي المادة الركيزة الأكثر استخدامًا للوحات الدوائر المطبوعة. وبالإضافة إلى خصائص المواد، يلعب سمك ثنائي الفينيل متعدد الكلور أيضًا دورًا مهمًا في القوة الميكانيكية وتوافق التجميع وتصميم المنتج.

على الرغم من أنه يمكن للمصنعين إنتاج ألواح بسماكات مختلفة، إلا أن العديد من القيم القياسية أصبحت شائعة في الصناعة. من بينها 0.8 مم، و1.0 مم، و1.6 مم، وهي تُستخدم بشكل متكرر في الإلكترونيات الاستهلاكية والمعدات الصناعية.

يساعد فهم خيارات السماكة هذه المصممين على اختيار هيكل اللوحة الأنسب لتطبيقاتهم.

للاطلاع على نظرة عامة أوسع على مواد FR4، انظر دليل مواد ثنائي الفينيل متعدد الكلور FR4: الخصائص والمزايا والتطبيقات.

لماذا سمك ثنائي الفينيل متعدد الكلور مهم

تؤثر سماكة ثنائي الفينيل متعدد الكلور على العديد من جوانب أداء لوحة الدارات الكهربائية وتصنيعها.

القوة الميكانيكية

تكون الألواح السميكة أكثر صلابة ومقاومة للانحناء بشكل عام. وهذا مهم للمنتجات التي قد تتعرض للاهتزاز أو الإجهاد الميكانيكي أثناء التشغيل.

توافق الموصلات

تم تصميم بعض الموصلات وفتحات بطاقات الحافة للعمل مع سماكات محددة لثنائي الفينيل متعدد الكلور. قد يتسبب استخدام سماكات غير قياسية في حدوث مشكلات في التجميع أو التركيب.

السلوك الحراري

على الرغم من أن سُمك ثنائي الفينيل متعدد الكلور لا يحدد الموصلية الحرارية بشكل مباشر، إلا أن الألواح الأكثر سُمكًا قد توفر انتشارًا أفضل للحرارة بشكل طفيف عبر طبقات النحاس.

تتم مناقشة اعتبارات التصميم الحراري بمزيد من التفصيل في الإدارة الحرارية في تصميم ثنائي الفينيل متعدد الكلور.

تكلفة التصنيع

قد تتطلب الألواح ذات السماكات غير المعتادة تركيبات مواد خاصة أو تعديلات في التصنيع، مما قد يزيد من تكاليف التصنيع.

يتم شرح المزيد من التفاصيل حول عوامل التكلفة في عوامل تكلفة تصنيع ثنائي الفينيل متعدد الكلور.

---

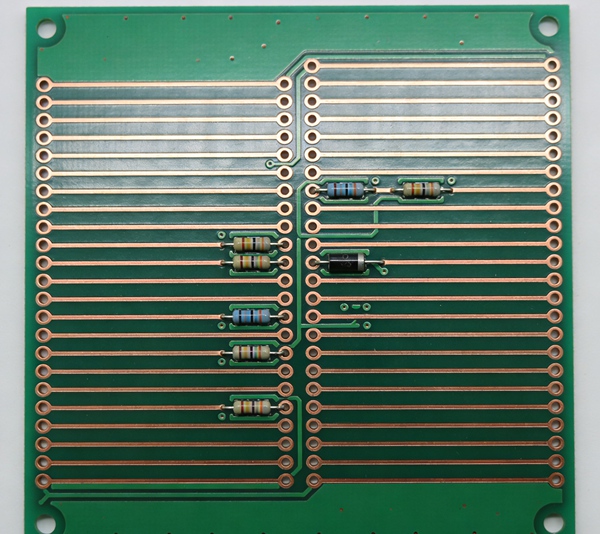

معايير سماكة ثنائي الفينيل متعدد الكلور FR4 الشائعة

أصبحت العديد من قيم سُمك FR4 معايير الصناعة الشائعة.

تسمح هذه المعايير لمصنعي ثنائي الفينيل متعدد الكلور بالحفاظ على عمليات تصنيع متسقة مع ضمان التوافق مع المكونات الإلكترونية الشائعة.

---

مركبات ثنائي الفينيل متعدد الكلور FR4 مقاس 1.6 مم

سمك 1.6 مم هو سمك ثنائي الفينيل متعدد الكلور الأكثر استخدامًا.

تستخدم العديد من الإلكترونيات الاستهلاكية ولوحات الدارات الصناعية هذه السماكة لأنها توفر توازنًا جيدًا بين القوة الميكانيكية وتكلفة التصنيع.

تشمل التطبيقات النموذجية ما يلي:

• اللوحات الأم للكمبيوتر
• إمدادات الطاقة
• لوحات التحكم الصناعية
• معدات الاتصالات

ونظراً لشعبيتها، تم تحسين معظم عمليات تصنيع ثنائي الفينيل متعدد الكلور ومعدات التجميع للوحات مقاس 1.6 مم.

مركبات ثنائي الفينيل متعدد الكلور FR4 مقاس 1.0 مم

A 1.0 مم سمك ثنائي الفينيل متعدد الكلور تُستخدم عادةً في التطبيقات التي تتطلب فيها قيود المساحة ألواحًا أقل سمكًا.

توفر هذه السماكة صلابة معتدلة مع تقليل الحجم الكلي للمنتج.

تشمل التطبيقات النموذجية ما يلي:

• الإلكترونيات الاستهلاكية المدمجة
• لوحات التحكم المدمجة
• الأجهزة المحمولة

على الرغم من أن لوحات ثنائي الفينيل متعدد الكلور مقاس 1.0 مم أرق من اللوحات القياسية، إلا أنها لا تزال توفر ثباتًا ميكانيكيًا كافيًا للعديد من المنتجات.

---

مركبات ثنائي الفينيل متعدد الكلور FR4 مقاس 0.8 مم

سمك 0.8 مم في المنتجات الإلكترونية المدمجة التي تتطلب تصميمات خفيفة الوزن وموفرة للمساحة.

تشمل التطبيقات الشائعة ما يلي:

• الإلكترونيات المحمولة
• أجهزة إنترنت الأشياء
• وحدات تحكم صغيرة
• برامج تشغيل LED مدمجة

نظرًا لأن الألواح الأقل سمكًا أكثر مرونة، قد يحتاج المصممون إلى النظر في استراتيجيات التعزيز الميكانيكي أو استراتيجيات التركيب.

---

خيارات سماكة FR4 الأخرى

بالإضافة إلى السماكات الشائعة المذكورة أعلاه، يمكن لمصنعي ثنائي الفينيل متعدد الكلور إنتاج ألواح بأحجام أخرى كثيرة.

وتشمل الأمثلة على ذلك:

• 0.4 مم
• 0.6 مم
• 2.0 مم
• 2.4 مم

غالبًا ما تستخدم الألواح الرفيعة جدًا في الأجهزة ذات المساحة المحدودة، بينما يمكن استخدام الألواح السميكة في التطبيقات التي تتطلب قوة ميكانيكية إضافية.

عند اختيار السماكات غير القياسية، من المهم التأكد من قدرات التصنيع مع مورد ثنائي الفينيل متعدد الكلور.

يتم شرح عمليات تصنيع ألواح FR4 في عملية تصنيع ثنائي الفينيل متعدد الكلور خطوة بخطوة.

---

كيف تؤثر سُمك ثنائي الفينيل متعدد الكلور على تصميم التكديس

يرتبط سمك ثنائي الفينيل متعدد الكلور ارتباطًا وثيقًا ببنية الطبقة الداخلية للوحة.

بالنسبة للألواح متعددة الطبقات، تعتمد السماكة النهائية على:

• عدد طبقات النحاس
• سُمك ما قبل التشكل
• سُمك المادة الأساسية
• وزن رقائق النحاس الوزن

يجب أن يوازن المصممون بين الأداء الكهربائي والتحكم في المعاوقة والمتطلبات الميكانيكية عند تحديد كومة الطبقات.

يمكن الاطلاع على اعتبارات التصميم الإضافية في دليل تصميم مكدس ثنائي الفينيل متعدد الكلور FR4.

---

اختيار السُمك المناسب لثنائي الفينيل متعدد الكلور

يعتمد سمك ثنائي الفينيل متعدد الكلور الأنسب على عدة عوامل.

يأخذ المهندسون في الاعتبار عادةً:

• متطلبات القوة الميكانيكية
• المساحة المتوفرة في حاوية المنتج
• توافق الموصلات
• تكلفة التصنيع
• متطلبات التكديس متعدد الطبقات

بالنسبة للعديد من المنتجات الإلكترونية العامة، يظل 1.6 مم هو الخيار الأكثر عملية. ومع ذلك، قد تكون الألواح الأقل سمكًا مفضلة في التصميمات المدمجة أو خفيفة الوزن.

الخاتمة

تلعب سماكة ثنائي الفينيل متعدد الكلور FR4 دورًا مهمًا في الاستقرار الميكانيكي وتكامل المنتج وتوافق التصنيع.

على الرغم من توفر العديد من خيارات السماكة، إلا أن 1.6 مم و1.0 مم و0.8 مم هي من بين المعايير الأكثر استخدامًا في المنتجات الإلكترونية.

من خلال فهم خيارات السماكة هذه والآثار المترتبة على تصميمها، يمكن للمهندسين اتخاذ قرارات أكثر استنارة أثناء عملية تصميم ثنائي الفينيل متعدد الكلور.
