Auswählen einer PCB-Lieferant ist eine der folgenreichsten Entscheidungen, die ein Hardware-Ingenieur oder Beschaffungsmanager treffen kann. Viele Unternehmen behaupten zwar, qualitativ hochwertige Platinen anzubieten, doch der wahre Test der Zuverlässigkeit findet in der Produktion statt.
Wenn Sie sicherstellen wollen, dass Ihre Entwürfe in sicheren Händen sind, müssen Sie über die Verkaufsbroschüre hinausschauen und die PCB-Fabrik selbst. Unabhängig davon, ob Sie einen Besuch vor Ort oder eine Bewertung aus der Ferne durchführen, finden Sie hier die sieben wichtigsten Prüfpunkte, um sicherzustellen, dass Ihr Partner die internationalen Standards erfüllt.
1. Fortschrittliche Bildgebung & Laser Direct Imaging (LDI)
Ein hochkarätiges PCB-Fabrik müssen über die traditionelle Folienmaskierung hinausgehen. Die LDI-Technologie ermöglicht eine viel höhere Präzision, die für Bauteile mit kleinem Raster und engen Leiterbahn- und Abstandstoleranzen unerlässlich ist. Wenn Ihr PCB-Lieferant immer noch stark auf die manuelle Filmausrichtung angewiesen ist, kann es bei komplexen mehrlagigen Leiterplatten zu Registrierungsproblemen kommen.

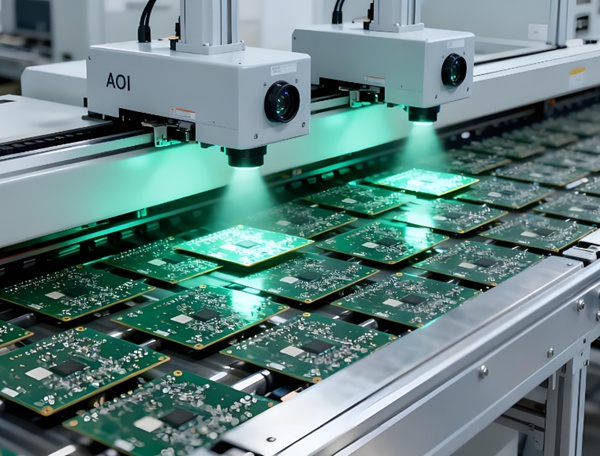

2. Integration der automatisierten optischen Inspektion (AOI)
Menschliche Fehler sind unvermeidlich, aber ein professioneller PCB-Fabrik entschärft dies mit AOI in mehreren Stufen. Stellen Sie sicher, dass Ihr PCB-Lieferant führt die AOI sowohl nach dem Innenlagen-Imaging als auch nach dem endgültigen Ätzen durch. Dadurch wird verhindert, dass “versteckte” Kurzschlüsse oder offene Stellen im Inneren einer laminierten Leiterplatte verborgen werden.
3. Gültigkeit der UL- und ISO-Zertifizierung
Vertrauenswürdigkeit beruht auf der Einhaltung von Vorschriften. Jeder seriöse PCB-Lieferant bereitstellen sollte:
- ISO 9001:2015 für das Qualitätsmanagement.
- UL-Zertifizierung (UL 796) für Sicherheit und Entflammbarkeit.
- RoHS/REACH Einhaltung der Vorschriften für die Umweltsicherheit.
- IPC Klasse 2 oder Klasse 3 Standards für die Ausführung.
4. Kupferdicke und Konsistenz der Beschichtung
Die Zuverlässigkeit Ihrer Durchkontaktierungen und Leistungsebenen hängt vom Beschichtungsverfahren ab. Fragen Sie den PCB-Fabrik über ihre Querschnittshäufigkeit. Eine zuverlässige PCB-Lieferant führt regelmäßig “Coupon-Tests” durch, um zu überprüfen, ob die Lochwandbeschichtung die Mindestanforderung von 20µm (0,8 mil) erfüllt.
5. Fähigkeiten der Oberflächenbearbeitung
Ob HASL, ENIG oder OSP, die Chemie muss genauestens kontrolliert werden. Eine hochwertige PCB-Fabrik unterhält spezielle Labors, in denen die chemischen Konzentrationen täglich getestet werden, um sicherzustellen, dass die Oberflächenbeschaffenheit Ihrer Leiterplatten eine optimale Lötbarkeit und Haltbarkeit gewährleistet.
6. Sauberkeit und Klimakontrolle
Staub ist der Feind einer hochproduktiven Leiterplattenherstellung. Beobachten Sie den “Gelben Raum” (Fotolithografiebereich). Es sollte sich um eine kontrollierte Reinraumumgebung handeln. Wenn ein PCB-Fabrik staubig oder unordentlich ist, ist das Risiko, dass Fremdkörper (FOD) Kurzschlüsse verursachen, deutlich höher.
7. CAM-Engineering-Unterstützung
Eine große PCB-Lieferant fungiert als Ihr zweites Paar Augen. Ihr PCB-Fabrik sollte über eine solide CAM-Abteilung (Computer-Aided Manufacturing) verfügen, die vor Beginn der Produktion eine gründliche DFM-Prüfung (Design for Manufacturability) durchführt. Dadurch werden kostspielige Fehler vermieden, noch bevor das erste Kupferblech geschnitten wird.
Wie man ein Remote-Audit eines PCB-Lieferanten durchführt
Wenn Sie nicht in der Lage sind, die PCB-Fabrik persönlich, befolgen Sie diese Schritte, um ihre Fähigkeiten zu überprüfen:
- Anfrage für eine Live-Video-Tour
Transparenz in Echtzeit ist schwieriger zu fälschen als aufgezeichnete Marketingvideos.
- Fragen Sie nach aktuellen Querschnittsberichten
Ein Profi PCB-Lieferant werden diese für die letzten Produktionschargen in den Akten haben.
- Überprüfen Sie die Ausrüstungsliste
Stellen Sie sicher, dass sie die Maschinen besitzen (z. B. Flying Probe Testers oder Vakuumlaminatoren), anstatt kritische Schritte auszulagern.
- Überprüfen von Zertifizierungen
Verwenden Sie die UL IQ Datenbank, um zu überprüfen, ob die UL File-Nummer aktiv ist und mit der Werksadresse übereinstimmt.
FAQ: Auditierung Ihrer PCB-Fabrik
A: Es hängt von der PCB-Fabrik Ausrüstung. Für hochlagige Platten sind Präzisions-Vakuumlaminierung und fortschrittliche Röntgenregistriersysteme erforderlich. Fragen Sie immer nach der “Capabilities Matrix”, um die maximale Lagenzahl und die minimale Leiterbahnbreite zu erfahren.
A: Ein Gewerbetreibender ist ein PCB-Lieferant die die Produktion auslagert. Eine direkte Fabrik ist Eigentümerin der Ausrüstung. Direkte Fabriken bieten in der Regel eine bessere technische Unterstützung und niedrigere Kosten, während Händler durch die Nutzung mehrerer Fabriken eine größere Vielfalt an spezialisierten Dienstleistungen anbieten können.
A: Bei kritischen Projekten im medizinischen Bereich oder in der Automobilindustrie ist eine jährliche Prüfung der PCB-Fabrik wird empfohlen. Für allgemeine Unterhaltungselektronik ist eine zweijährliche (alle zwei Jahre) Überprüfung in der Regel ausreichend.
Partnerschaft mit einem bewährten Hersteller
Unter Han-Sphere, sind wir stolz auf unseren transparenten Produktionsprozess. Als ein führendes PCB-Lieferant, Wir laden unsere Kunden ein, unsere PCB-Fertigungskapazitäten zu erkunden und sich von der Präzision zu überzeugen, die wir in jede einzelne Schicht einbringen.
Benötigen Sie ein Angebot für Ihr nächstes Projekt? Kontakt zu unserem Ingenieurteam heute für eine umfassende DFM-Überprüfung.
