Печатные платы могут быть изготовлены с использованием различных материалов подложки. Среди них FR4 - наиболее часто используемый материал для электроники общего назначения, а керамические подложки обычно применяются в приложениях, требующих высокой теплопроводности и температурной стабильности.
Хотя обе технологии обеспечивают электрическое соединение между компонентами, их физические свойства и эксплуатационные характеристики существенно отличаются.
Для более широкого обзора керамических подложек и их применения см. Руководство по проектированию керамических печатных плат.
Понимание этих различий помогает инженерам выбрать подходящий материал подложки для своих электронных конструкций.
Что такое печатная плата FR4?
В печатных платах FR4 в качестве материала подложки используются эпоксидные ламинаты, армированные стекловолокном. Название FR4 относится к огнестойкому классу стекловолоконного ламината, широко используемого в многослойных печатных платах.
Плиты FR4 обладают рядом преимуществ:
- низкая стоимость производства
- высокая механическая прочность
- совместимость с изготовлением многослойных печатных плат
- отлаженные производственные процессы
Благодаря этим характеристикам печатные платы FR4 широко используются в бытовой электронике, компьютерах, промышленном оборудовании и коммуникационных устройствах.
Если вы хотите узнать, как изготавливаются платы FR4, см. Процесс производства печатных плат шаг за шагом.

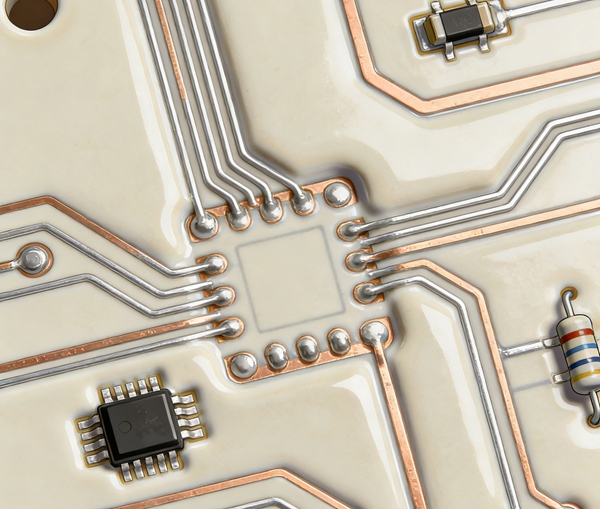

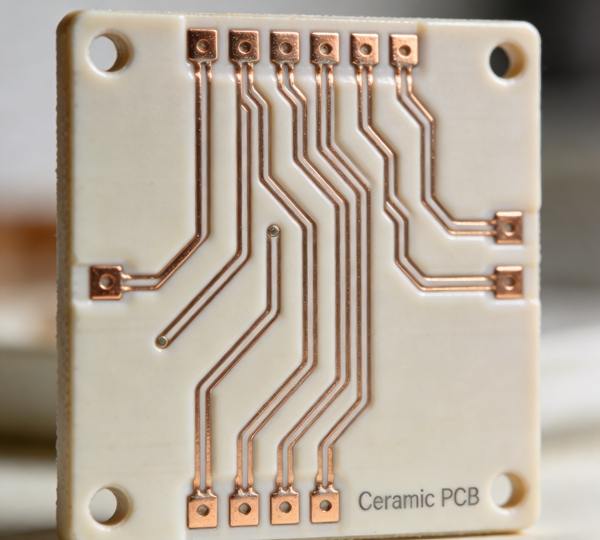

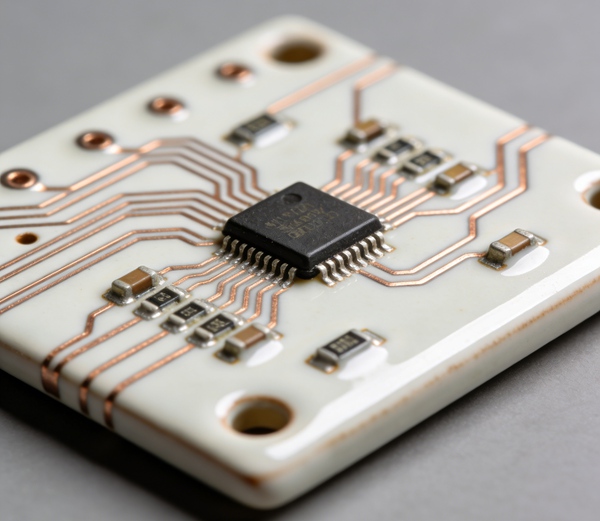

Что такое керамическая печатная плата?
В керамических печатных платах в качестве подложки вместо стекловолоконных слоев используются керамические материалы, такие как глинозем или нитрид алюминия.
Керамические подложки обладают рядом уникальных свойств:
- высокая теплопроводность
- отличная электроизоляция
- высокая термостойкость
- стабильные диэлектрические характеристики
Эти свойства делают керамические печатные платы пригодными для применения в приложениях с высокой плотностью мощности или повышенными рабочими температурами.
Более подробную информацию о материалах подложки можно найти в разделе Руководство по материалам печатных плат.
Сравнение тепловых характеристик
Теплопроводность - одно из самых больших различий между керамическими печатными платами и платами FR4.
Ламинаты FR4 обладают относительно низкой теплопроводностью, что может ограничивать отвод тепла в мощных схемах.
Керамические подложки обеспечивают значительно более высокую теплопроводность, позволяя теплу эффективнее отводиться от электронных компонентов.
Типичные значения включают:
| Материал | Теплопроводность |
|---|---|
| FR4 | 0,3-0,5 Вт/м-К |
| Глинозем | 20-30 Вт/м-К |
| Нитрид алюминия | 170-200 Вт/м-К |
Из-за этой большой разницы керамические печатные платы часто используются в силовой электронике, где эффективное терморегулирование имеет решающее значение.
Стратегии проектирования для управления теплом в электронных схемах обсуждаются в Тепловое управление при проектировании печатных плат.
Сравнение электрических характеристик
Электрические характеристики - еще один важный фактор при выборе между керамическими и FR4-подложками.
Керамические материалы обычно предлагают:
- стабильная диэлектрическая проницаемость
- низкие диэлектрические потери
- лучшая производительность на высоких частотах
Благодаря этим характеристикам керамические печатные платы хорошо подходят для радиочастотных и микроволновых схем.
Материалы FR4, хотя и подходят для большинства цифровых схем, могут вносить повышенные потери сигнала на очень высоких частотах.
О разработке высокочастотных схем см. Руководство по проектированию высокочастотных печатных плат.
Механические и надежные различия
Платы FR4 относительно гибкие и устойчивые к механическим нагрузкам. Они могут выдерживать вибрацию и незначительные механические деформации при сборке.
Керамические подложки, с другой стороны, жесткие и хрупкие. Хотя они обеспечивают отличную термическую стабильность, они более чувствительны к механическим ударам.
Однако керамические материалы обладают повышенной термостойкостью и могут работать при значительно более высоких температурах, чем ламинаты FR4.
Вопросы надежности усовершенствованных печатных плат рассматриваются далее в разделе Руководство по анализу отказов печатных плат.
Различия в производстве и технологическом процессе
Производственные процессы для керамических печатных плат значительно отличаются от тех, что используются для стандартных плат FR4.
Платы FR4 производятся с использованием хорошо зарекомендовавших себя технологий многослойного ламинирования и травления.
При изготовлении керамических печатных плат часто используются такие специализированные процессы, как:
- медь с прямым соединением (DBC)
- медь с прямым покрытием (DPC)
Эти процессы позволяют соединять медные слои непосредственно с керамической подложкой.
Более подробное объяснение можно найти в Процесс производства керамических печатных плат.
Сравнение стоимости
Стоимость - еще один важный фактор при выборе материалов для печатных плат.
Печатные платы FR4 широко используются отчасти потому, что они отличаются очень низкой себестоимостью, особенно при крупносерийном производстве.
Керамические печатные платы обычно дороже из-за:
- более высокая стоимость материалов
- специализированные производственные процессы
- снижение объемов производства
Однако в мощных электронных системах керамические печатные платы могут снизить потребность в дополнительных решениях для охлаждения, что может компенсировать часть более высокой стоимости подложки.
Более подробную информацию о стоимости разработки и производства можно найти в Факторы стоимости производства печатной платы.
Типовые применения
Печатные платы FR4 широко используются в:
- бытовая электроника
- компьютерное оборудование
- промышленные системы управления
- коммуникационное оборудование
Керамические печатные платы широко используются в:
- силовые полупроводниковые модули
- Светодиодные системы освещения
- Радиочастотная и микроволновая электроника
- автомобильная силовая электроника
- аэрокосмические системы
Для таких применений часто требуются материалы, способные выдерживать высокие тепловые нагрузки и рабочие температуры.
Выбор между керамическими и FR4 печатными платами
Выбор между керамическими и FR4-подложками во многом зависит от тепловых и электрических требований приложения.
FR4 подходит для большинства электронных схем общего назначения, где важны стоимость и гибкость производства.
Керамические подложки предпочтительны в тех случаях, когда:
- требуется высокая теплопроводность
- очень высокие рабочие температуры
- Радиочастотные характеристики имеют решающее значение
- требуется долговременная надежность в жестких условиях эксплуатации
Оценка этих факторов на ранних этапах проектирования помогает обеспечить правильный выбор материала.
Заключение
Печатные платы FR4 остаются доминирующей технологией в электронной промышленности благодаря своей низкой стоимости и универсальным возможностям производства.
Однако керамические печатные платы обеспечивают превосходные тепловые характеристики и электрическую стабильность, что делает их идеальными для мощных и высокочастотных приложений.
Инженеры должны оценить тепловые требования, электрические характеристики и производственные ограничения при выборе между этими двумя технологиями печатных плат.
Более подробную информацию о керамических подложках и их конструктивных особенностях см. Руководство по проектированию керамических печатных плат.
Керамическая печатная плата против FR4 PCB FAQ
О: В керамических печатных платах используются керамические подложки с высокой теплопроводностью, а в платах FR4 - стекловолоконные эпоксидные ламинаты с более низкими тепловыми характеристиками.
О: Да. Керамические материалы, такие как нитрид алюминия, обеспечивают гораздо более высокую теплопроводность, чем FR4, что делает их более подходящими для мощной электроники.
О: В керамических печатных платах используются специализированные материалы и производственные процессы, такие как прямое соединение меди, что увеличивает стоимость производства.
О: Да. Керамические подложки обеспечивают стабильные диэлектрические свойства и низкие потери сигнала, что делает их пригодными для применения в радиочастотных и микроволновых приложениях.
О: Керамические печатные платы обычно используются в схемах, требующих высокой теплопроводности, устойчивости к высоким температурам или надежной работы в жестких условиях.
