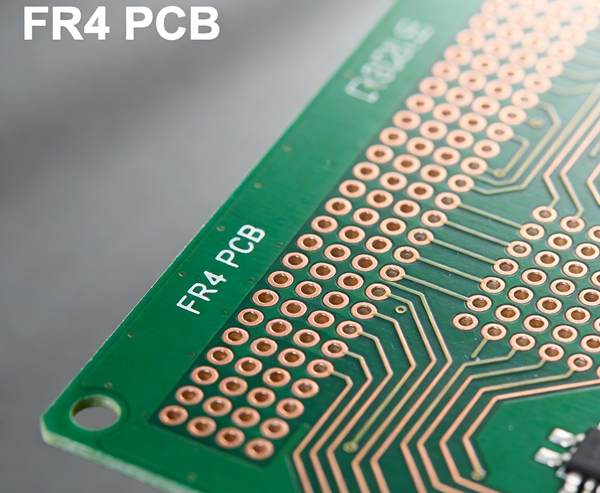

Ламинаты FR4 широко используются в качестве материала подложки в печатных платах. Они обладают сочетанием механической прочности, электроизоляции и экономичности, что делает их подходящими для многих электронных изделий.
Однако, когда схемы работают при более высоких температурах или требуется повышенная тепловая надежность, стандартные материалы FR4 не всегда обеспечивают достаточные характеристики. В таких случаях разработчики часто выбирают FR4 с высоким содержанием ТГ ламинаты.
Чтобы понять эту разницу, важно рассмотреть понятие температуры стеклования.
Обзор материалов FR4 см. Руководство по материалам печатных плат FR4: Свойства, преимущества и области применения.
Что такое Tg в материалах печатных плат?
Tg означает температура стеклования. Она представляет собой температуру, при которой материал смолы в ламинате переходит из жесткой, стеклоподобной структуры в более мягкое и гибкое состояние.
Когда температура приближается к значению Tg или превышает его, материал может начать расширяться быстрее и потерять механическую стабильность.
Из-за такого поведения Tg является важным параметром при оценке надежности печатных плат в высокотемпературных средах.

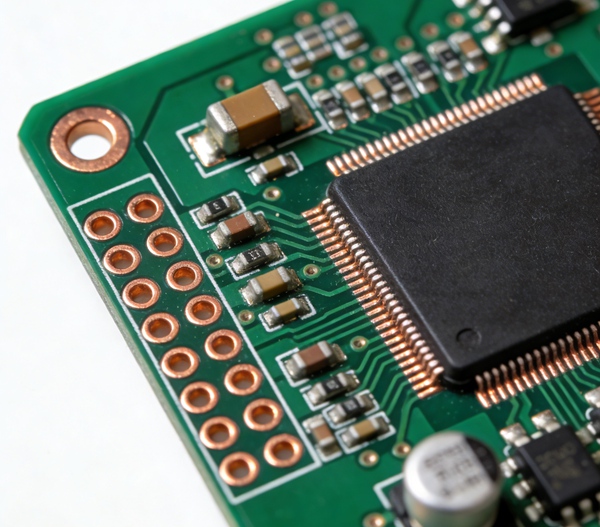

Стандартные материалы FR4
Стандартные ламинаты FR4 обычно имеют значения Tg около 130°C - 140°C.
Эти материалы широко используются в бытовой электронике и многих промышленных изделиях, поскольку обеспечивают надежную работу в нормальных условиях эксплуатации.
Типичные области применения включают:
- бытовая электроника
- системы управления
- источники питания
- коммуникационное оборудование
Для многих конструкций с умеренными температурными требованиями достаточно стандартных материалов FR4.

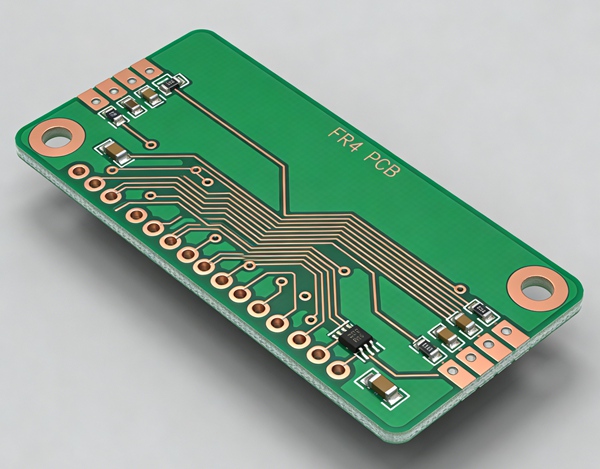

Материалы FR4 с высокой прочностью
Ламинаты High-Tg FR4 разработаны с использованием модифицированных систем смол, которые повышают температуру стеклования.
Обычно высокие значения ТГ включают:
- 170°C
- 180°C
- 200°C
Материалы с более высоким Tg сохраняют механическую стабильность при повышенных температурах и лучше подходят для схем, подвергающихся многократным термическим циклам.
Эти ламинаты широко используются в:
- автомобильная электроника
- силовая электроника
- промышленные системы управления
- высоконадежное оборудование
Основные различия между FR4 и FR4 с высоким содержанием ТГ
Наиболее существенное различие между этими материалами заключается в их термической стабильности.
| Недвижимость | Стандартный FR4 | FR4 с высоким содержанием ТГ |
|---|---|---|
| Температура стеклования | ~130-140°C | ~170-200°C |
| Термическая стабильность | умеренный | выше |
| Устойчивость к термическим циклам | стандарт | улучшенный |
| Стоимость изготовления | ниже | немного выше |
Материалы с более высокой Tg обычно обеспечивают лучшую стабильность размеров при пайке и расплавлении.
Как выбрать между FR4 и FR4 с высоким содержанием ТГ
Выбор между стандартным FR4 и высокопрочным FR4 обычно зависит от ожидаемой рабочей температуры и требований к надежности печатной платы.
Инженеры обычно оценивают несколько факторов конструкции, прежде чем сделать выбор материала.
- 1. Проверьте максимальную рабочую температуру
Первым шагом является определение максимальной температуры, которую может испытывать печатная плата во время работы.
Если температура платы остается значительно ниже значения Tg стандартного FR4, материал обычно работает надежно. Однако схемы, подвергающиеся воздействию повышенных температур, могут выиграть от использования ламинатов с высоким Tg. - 2. Рассмотрите процесс сборки
В современной электронике часто используются бессвинцовая пайка, что предполагает более высокую температуру дожига.
При многократных циклах пайки материалы с высоким ТГ обеспечивают лучшую стабильность размеров и снижают риск деформации ламината. - 3. Оцените условия термоциклирования
В таких областях, как автомобильная электроника и промышленное оборудование, могут происходить многократные циклы нагрева и охлаждения.
В таких случаях предпочтение часто отдается материалам FR4 с высокой ТГ, поскольку они обеспечивают лучшую устойчивость к тепловым нагрузкам и долговременную надежность.
Тепловые характеристики описаны далее в разделе Тепловое управление при проектировании печатных плат. - 4. Обзор количества слоев печатной платы
Многослойные печатные платы с большим количеством слоев могут испытывать большие внутренние напряжения при ламинировании и расплавлении.
Ламинаты с высоким содержанием ТГ часто используются в производстве:
8-слойные плиты
10-слойные плиты
высокоплотные конструкции
Вопросы проектирования штабелей рассматриваются в Руководство по проектированию печатных плат FR4. - 5. Сравните стоимость и надежность
Материалы High-Tg FR4 немного дороже, чем стандартные ламинаты FR4. Однако разница в цене часто оказывается незначительной по сравнению с общей стоимостью сборки печатной платы.
В конструкциях, где надежность имеет решающее значение, выбор материалов с высокой ТГ может помочь снизить долгосрочные риски отказов.
Соображения, связанные с затратами, описаны в Факторы стоимости производства печатной платы.
Когда использовать FR4 с высоким содержанием ТГ
FR4 с высоким содержанием ТГ обычно рекомендуется в ситуациях, когда печатные платы подвергаются повышенным температурам или повторяющимся тепловым нагрузкам.
Примеры включают:
- процессы бессвинцовой пайки
- мощная электроника
- многослойные платы с плотной маршрутизацией
- автомобильные условия
В таких случаях материалы с более высокой Tg помогают сохранить стабильность плиты и снизить риск расслоения.
Тепловые аспекты проектирования печатных плат рассматриваются далее в разделе Тепловое управление при проектировании печатных плат.
Учет особенностей штабелирования для материалов с высоким содержанием ТГ
Материалы FR4 с высоким ТГ могут использоваться в тех же многослойных структурах, что и стандартные ламинаты FR4.
Однако дизайнеры могут выбрать эти материалы, когда:
- У доски много слоев
- термические циклы во время сборки являются значительными
- механическая надежность имеет решающее значение
Дополнительные соображения по планированию штабеля описаны в разделе Руководство по проектированию печатных плат FR4.
Соображения по поводу стоимости
Материалы FR4 с высоким содержанием ТГ обычно стоят дороже, чем стандартные ламинаты FR4, поскольку в них используются более современные системы смол.
Однако разница в цене часто оказывается относительно небольшой по сравнению с общей стоимостью сборки печатной платы.
В конструкциях, где надежность имеет решающее значение, использование материалов с высокой ТГ может помочь снизить долгосрочные риски отказов.
Вопросы, связанные с производственными затратами, рассматриваются далее в Факторы стоимости производства печатной платы.
FR4 в сравнении с High-Tg FR4 в сравнении с другими материалами
В некоторых случаях даже высокопрочный FR4 может не обеспечить достаточных тепловых характеристик.
Альтернативные материалы могут включать:
- Печатные платы с металлическим сердечником для светодиодных систем
- керамические подложки для мощной электроники
- специализированные радиочастотные ламинаты для высокочастотных схем
Сравнение FR4 и керамических подложек можно найти в разделе Керамическая печатная плата против печатной платы FR4: сравнение тепловых, электрических характеристик и стоимости.
Заключение
Стандартные ламинаты FR4 остаются наиболее широко используемым материалом для подложек печатных плат, поскольку они обеспечивают надежную работу и низкую стоимость производства.
Материалы FR4 с высоким показателем Tg обеспечивают повышенную термостойкость и лучше подходят для конструкций, подверженных воздействию высоких рабочих температур или повторяющихся термических циклов.
Выбор между этими материалами зависит от тепловой среды, требований к надежности и производственных соображений конечного продукта.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
О: Tg означает температуру стеклования. Она обозначает температуру, при которой смола в ламинате печатной платы начинает размягчаться и менять механические свойства.
О: Материалы FR4 с высоким содержанием ТГ обеспечивают повышенную термостойкость, что делает их пригодными для применения в условиях повышенных рабочих температур или многократных циклов пайки.
О: Не обязательно. Стандартного FR4 достаточно для многих применений. Материалы с высоким Tg обычно используются, когда требуется дополнительная тепловая надежность.
О: Да, ламинаты с высоким ТГ обычно стоят немного дороже стандартных материалов FR4, но разница в цене часто бывает незначительной.
О: Да. Материалы FR4 с высокими показателями Tg широко используются в многослойных платах, особенно когда важна термическая стабильность в процессе производства.
