Выбор материала печатной платы играет решающую роль в производительности высокочастотных схем. Хотя FR4 остается самой распространенной подложкой для печатных плат в электронной промышленности, она не всегда является лучшим выбором для ВЧ- и СВЧ-приложений.
Для высокочастотных схем требуются материалы со стабильными диэлектрическими свойствами и низкими потерями сигнала. Во многих случаях разработчики выбирают Материалы для печатных плат Rogers вместо стандартных ламинатов FR4.
Понимание различий между этими материалами помогает инженерам выбрать наиболее подходящую подложку для своих проектов.
Обзор свойств FR4 см. Руководство по материалам печатных плат FR4: Свойства, преимущества и области применения.

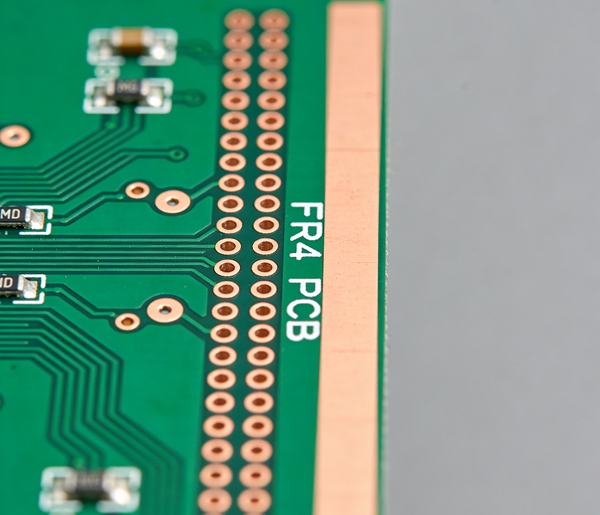

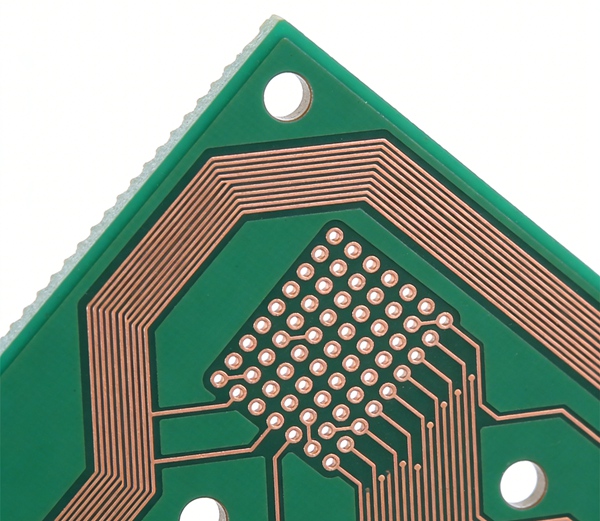

Что такое FR4 PCB материал?
FR4 - это армированный стекловолокном эпоксидный ламинат, широко используемый в производстве печатных плат. Он обладает хорошей электроизоляцией, механической прочностью и относительно низкой стоимостью производства.
Благодаря этим преимуществам FR4 широко используется в:
- бытовая электроника
- промышленное оборудование
- вычислительное оборудование
- коммуникационные устройства
Однако материалы FR4 обычно имеют более высокие диэлектрические потери на высоких частотах, что может повлиять на целостность сигнала в радиочастотных цепях.
Более подробно о структуре и характеристиках FR4 рассказано в Руководство по проектированию печатных плат FR4.
Что такое Rogers PCB материал?
Материалы для печатных плат Rogers представляют собой инженерные ламинаты, разработанные специально для высокочастотных и радиочастотных приложений.
В отличие от ламинатов FR4, в подложках Rogers используются специализированные углеводородные керамические материалы или материалы на основе PTFE, которые обеспечивают стабильные электрические характеристики в широком диапазоне частот.
К распространенным семействам материалов Rogers относятся:
- Rogers серии RO4000
- Rogers RO3000 series
- Rogers RT/дуроидные материалы
Эти ламинаты широко используются в системах радиочастотной связи, микроволновой электронике и радиолокации.
Сравнение электрических характеристик
Основное различие между материалами FR4 и Rogers заключается в их диэлектрических свойствах и потерях сигнала.
| Недвижимость | FR4 | Роджерс |
|---|---|---|
| Стабильность диэлектрической проницаемости | умеренный | очень стабильный |
| Диэлектрические потери | выше | ниже |
| Частотные характеристики | умеренный | отличный |
| Термическая стабильность | стандарт | улучшенный |
| Стоимость материала | низкий | выше |
Поскольку ламинаты Rogers сохраняют более стабильные диэлектрические характеристики в разных диапазонах частот, они лучше подходят для радиочастотных и микроволновых схем.
Методы проектирования высокочастотных цепей рассматриваются далее в разделе Руководство по проектированию высокоскоростных печатных плат.
Потери сигнала в высокочастотных цепях
С увеличением частоты сигнала диэлектрические потери становятся все более важным фактором при выборе материала печатной платы.
Материалы FR4 могут вносить большее затухание сигнала на высоких частотах из-за относительно высокого тангенса угла потерь.
Ламинаты Rogers разработаны с меньшими потерями, что помогает сохранить целостность сигнала в высокочастотных конструкциях.
Это различие становится особенно важным в таких приложениях, как:
- Радиочастотные усилители
- микроволновые схемы
- высокоскоростные системы связи
Стоимость и производственные аспекты
Хотя материалы Rogers обеспечивают превосходные электрические характеристики, они, как правило, дороже ламинатов FR4.
Дополнительные производственные соображения могут включать:
- специализированные процессы ламинирования
- требования к контролируемому импедансу
- гибридные конструкции стеллажей
В некоторых случаях дизайнеры комбинируют материалы FR4 и Rogers в гибридная печатная плата чтобы сбалансировать производительность и стоимость.
Особенности производства многослойных плат описаны в разделе Процесс производства печатных плат шаг за шагом.
Как выбрать материалы для печатных плат FR4 и Rogers
Выбор подходящей подложки для печатной платы для высокочастотных схем требует оценки нескольких факторов проектирования.
- 1. Определите рабочую частоту
Первый шаг - понимание частотного диапазона схемы.
Материалы FR4 могут адекватно работать во многих цифровых схемах и низкочастотных радиочастотных приложениях. Однако с повышением частоты потери сигнала могут стать более значительными. - 2. Оцените требования к целостности сигнала
Высокоскоростные или радиочастотные схемы часто требуют стабильного импеданса и минимального затухания сигнала.
Материалы Rogers обеспечивают более низкие диэлектрические потери, что помогает сохранить качество сигнала при большей длине трассы. - 3. Учитывайте тепловые и экологические условия
Некоторые радиочастотные системы работают в сложных условиях, таких как наружная инфраструктура связи или аэрокосмическое оборудование.
В этих случаях улучшенная термостойкость ламинатов Rogers может оказаться полезной.
Тепловые аспекты проектирования печатных плат обсуждаются в Тепловое управление при проектировании печатных плат. - 4. Сравните ограничения по стоимости
Материалы FR4 значительно дешевле и широко доступны.
Для конструкций, где требования к производительности позволяют, FR4 остается наиболее экономичным выбором.
Однако, когда целостность сигнала имеет решающее значение, материалы Rogers могут оправдать более высокую стоимость.
Факторы стоимости производства описаны далее в Факторы стоимости производства печатной платы.
Гибридные конструкции печатных плат из FR4 и Rogers
Во многих современных электронных системах инженеры используют гибридные структуры печатных плат, которые сочетают в себе материалы FR4 и Rogers в одной плате.
Типичные гибридные конструкции могут включать в себя:
- Слои Роджерса для маршрутизации радиочастотных сигналов
- Слои FR4 для силовых и цифровых схем
Такой подход позволяет разработчикам достичь высокочастотных характеристик при одновременном контроле общей стоимости производства.
Заключение
FR4 остается наиболее широко используемой подложкой для печатных плат благодаря своей экономичности и надежности во многих электронных приложениях.
Однако для высокочастотных схем, где целостность сигнала и низкие потери имеют решающее значение, материалы Rogers обеспечивают значительные преимущества.
Выбор между ламинатами FR4 и Rogers зависит от рабочей частоты, требований к целостности сигнала, условий окружающей среды и стоимости.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
О: Материалы Rogers имеют более низкие диэлектрические потери и более стабильные диэлектрические константы, что помогает сохранить целостность сигнала в радиочастотных и микроволновых цепях.
О: FR4 можно использовать для низкочастотных радиочастотных схем, но для более высоких частот могут потребоваться специализированные материалы с более низкими характеристиками потерь.
О: Да. Ламинаты Rogers обычно стоят дороже, чем материалы FR4, из-за их специального состава и требований к производству.
О: Гибридная печатная плата сочетает в себе слои Rogers для радиочастотных сигналов и слои FR4 для цифровых и силовых схем, обеспечивая баланс между производительностью и стоимостью.
О: Материалы Rogers обычно выбирают для высокочастотных схем, где потери сигнала, стабильность импеданса и ВЧ-характеристики имеют решающее значение.
