Жестко-гибкие печатные платы сочетают жесткие печатные платы с гибкими межсоединениями в единой структуре. Компоновка определяет, как эти материалы взаимодействуют в процессе производства и как плата ведет себя механически во время эксплуатации.
Неправильно спроектированный штабель может привести к расслоению, растрескиванию меди или снижению производительности. По этой причине планирование укладки должно быть одним из самых ранних этапов проектирования жестко-гибких печатных плат.
Если вы новичок в этой технологии, вам стоит сначала ознакомиться с основами, описанными в статье Проектирование жестко-гибких печатных плат: Основы и применение.
Понимание Жесткая гибкая печатная плата Штабеля

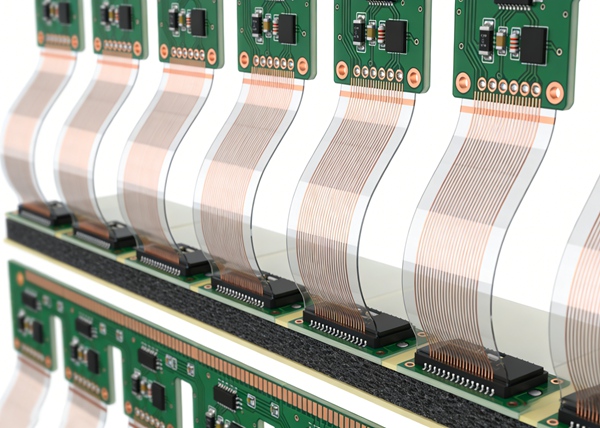

Жестко-гибкая печатная плата обычно включает в себя как жесткие слои ламината, так и гибкие полиимидные слои на одной плате.

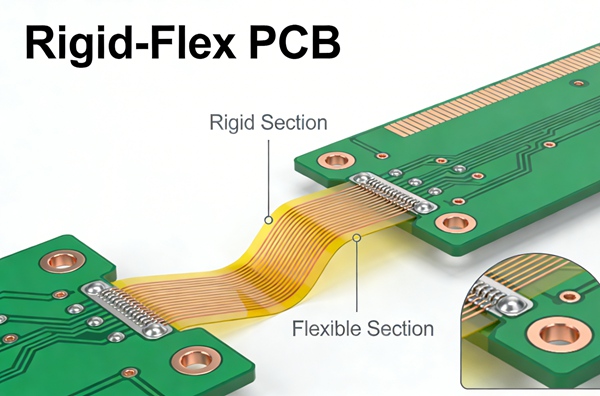

Жесткие секции обеспечивают механическую стабильность и места для установки компонентов, а гибкие секции позволяют изгибать или складывать плату во время монтажа.
Основная структура включает в себя:
- Жесткие слои FR-4 для размещения компонентов
- Гибкие полиимидные подложки
- Клеящие или неклеящие слои
- Медные слои электрической схемы
- Защита покрытия на гибких секциях
Укладка должна быть тщательно сбалансирована, чтобы напряжение при изгибе равномерно распределялось по гибким слоям.
Обзор жестко-гибкой технологии и ее типичных применений см. Проектирование жестко-гибких печатных плат: Основы и применение.
Общие конструкции жестко-гибких стеков
Жестко-гибкие печатные платы могут быть выполнены в различных конфигурациях в зависимости от области применения.
Однослойный стекинг

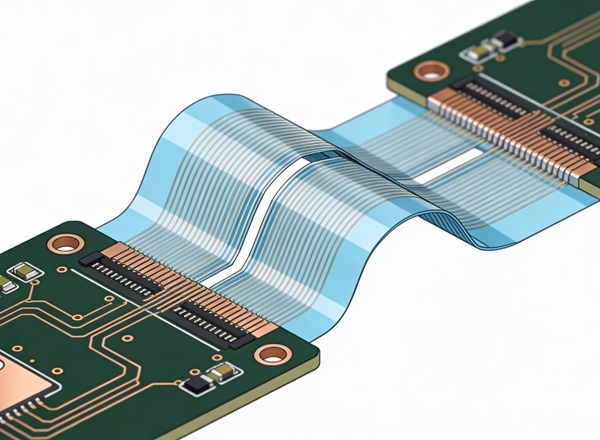

В простейшей конфигурации используется один гибкий слой, соединяющий две жесткие секции. Такая конструкция обычно используется в компактной бытовой электронике и носимых устройствах.
К преимуществам можно отнести более низкую стоимость и простоту изготовления, однако плотность маршрутизации ограничена.
Укладка двойного гибкого слоя
Более продвинутая конструкция включает два гибких медных слоя, разделенных полиимидным диэлектриком. Это позволяет регулировать импеданс и увеличивать плотность сигнала.
Двухслойные гибкие стеки часто используются в медицинских приборах, камерах и аэрокосмических системах.
Многослойная конструкция из жесткого флекса
В высокопроизводительной электронике могут использоваться многослойные жестко-гибкие стеки с несколькими жесткими слоями и встроенными гибкими цепями.
Эти конструкции поддерживают высокоскоростные сигналы, плотное размещение компонентов и сложные требования к маршрутизации.
Однако многослойные жестко-гибкие платы требуют тщательного планирования ламинирования и тесного сотрудничества с производителем печатных плат.
Более подробное обсуждение производственных аспектов рассматривается в разделе Процесс изготовления жестко-гибких печатных плат и руководство по проектированию.
Выбор материала для жестко-гибких штабелей
Выбор материала напрямую влияет на надежность и механические характеристики.
Наиболее распространенные материалы включают в себя:
Жесткие материалы
В жестких секциях обычно используются ламинаты FR-4, аналогичные обычным печатным платам. Для сложных условий эксплуатации могут потребоваться высокотемпературные варианты.
Гибкие подложки
Для гибких схем обычно используются полиимидные материалы благодаря их отличной термостойкости и гибкости.
Полиимид также сохраняет механическую прочность после многократных циклов изгиба.
Виды медной фольги
Обычно используются два типа меди:
Прокатная отожженная медь обеспечивает превосходную гибкость и усталостную прочность, что делает ее предпочтительным вариантом для гибких участков.
Электроосажденная медь дешевле, но менее устойчива к многократным изгибам.
Поскольку свойства меди влияют на долговременную прочность, выбор медной фольги должен быть рассмотрен на ранней стадии проектирования штабеля.
Проектирование гибкой области
Область изгиба является наиболее критичной частью жестко-гибкой печатной платы.
Правила оформления этой зоны включают:
По возможности избегайте размещения прокладок внутри областей изгиба.
Для снижения концентрации напряжений используйте гладкие трассы вместо острых углов.
Обеспечьте сбалансированное распределение меди по гибким слоям.
Соблюдайте достаточное расстояние между трассами, чтобы избежать растрескивания при многократном изгибе.
Еще одним важным фактором является радиус изгиба, который определяет, насколько плотно может согнуться гибкий участок без повреждения меди.
Подробные рекомендации по надежности приведены в Правила проектирования радиуса изгиба и надежности жестко-гибких печатных плат.
Переход между жесткими и гибкими зонами
Переходная зона между жесткими и гибкими секциями - еще одна область, где часто возникают проблемы при проектировании.
Резкое изменение жесткости может вызвать механическое напряжение и увеличить риск расслоения.
Проектировщики обычно реализуют плавные переходы, сужая медные слои или регулируя толщину диэлектрика вблизи границы жесткость-гибкость.
Производители также могут добавлять конструкции для разгрузки от деформации, чтобы уменьшить механическое напряжение.
Производственные соображения
Жестко-гибкие стеки требуют более сложных производственных процессов по сравнению с традиционными печатными платами.
Ключевые соображения включают:
Часто требуется несколько циклов ламинирования.
Точное выравнивание необходимо для обеспечения совмещения слоев между жесткими и гибкими секциями.
Процессы сверления и нанесения покрытия должны учитывать как жесткие, так и гибкие материалы.
Тесное взаимодействие с производителем печатных плат при планировании штабелирования может значительно сократить количество производственных проблем и повысить производительность.
Заключение
Конструкция жестко-гибких печатных плат играет центральную роль как в электрических характеристиках, так и в механической надежности.
Хорошо структурированный стек должен обеспечивать баланс медных слоев, выбирать подходящие материалы и тщательно определять области изгиба и жесткие переходы.
Учитывая производственные ограничения и механические характеристики на ранних этапах проектирования, инженеры могут избежать многих распространенных проблем с надежностью, связанных с жестко-гибкими схемами.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
О: Структурная схема жестко-гибкой печатной платы описывает, как расположены жесткие слои, гибкие подложки, медные слои и связующие материалы в жестко-гибкой печатной плате. Эта схема определяет электрические характеристики, механическую гибкость и технологичность платы.
О: Жестко-гибкие стеки обычно сочетают ламинаты FR-4 для жестких секций с полиимидными материалами для гибких схем. Для завершения конструкции также используются медная фольга, клей и защитные накладки.
О: Планирование укладки обеспечивает надежный изгиб платы без повреждения медных слоев. Оно также влияет на целостность сигнала, тепловые характеристики и выход продукции.
О: Да. Многослойные жестко-гибкие стеки могут поддерживать маршрутизацию с контролируемым импедансом и дифференциальные пары, что делает их подходящими для высокоскоростных цифровых и радиочастотных приложений.
О: Жестко-гибкие печатные платы могут варьироваться от простых двухслойных гибких конструкций до сложных структур с более чем двадцатью слоями. Максимальное количество слоев зависит от производственных возможностей и требований приложения.
