FR4 - наиболее часто используемый материал для подложек в производство печатных плат. Он широко используется в бытовой электронике, промышленном оборудовании, системах связи и вычислительных устройствах.
Этот материал обладает сочетанием механической прочности, электрической изоляции и относительно низкой стоимости производства. Благодаря такому балансу свойств FR4 остается стандартным материалом для большинства многослойных печатных плат.
Понимание характеристик FR4 помогает инженерам определить, подходит ли он для конкретной схемы.
Для сравнения различных материалов подложек печатных плат см. Руководство по материалам печатных плат.
Что представляет собой материал FR4?
FR4 - это композитный материал, изготовленный из тканого стекловолокна в сочетании с эпоксидной смолой. Материал ламинируется под воздействием тепла и давления, образуя жесткие листы, используемые в качестве подложек для печатных плат.
Термин “FR” означает огнестойкий, указывающий на соответствие материала определенным стандартам огнестойкости.
Медная фольга ламинируется на листы FR4 для формирования проводящих слоев, используемых при изготовлении печатных плат.

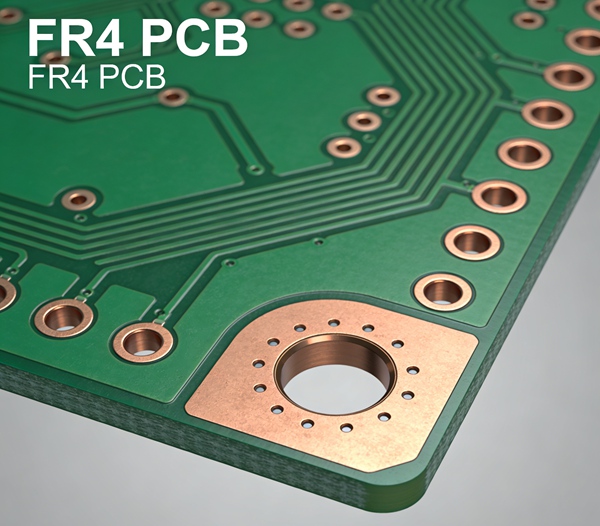

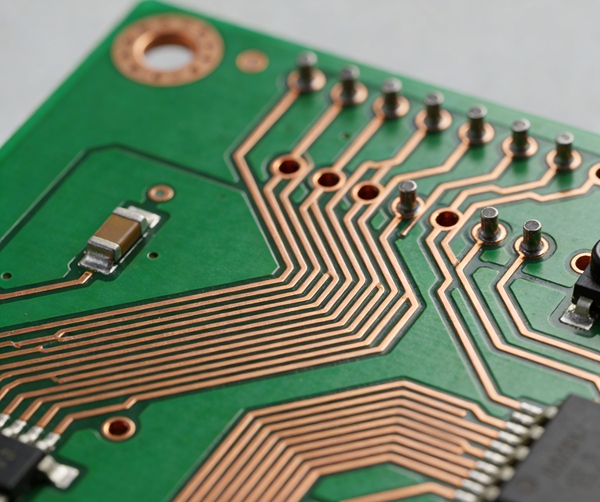

Структура типичной печатной платы FR4 включает в себя:
- стекловолоконная арматура
- матрица из эпоксидной смолы
- медные слои
- паяльная маска и обработка поверхности
Более подробно этапы изготовления печатной платы описаны в разделе Процесс производства печатных плат шаг за шагом.

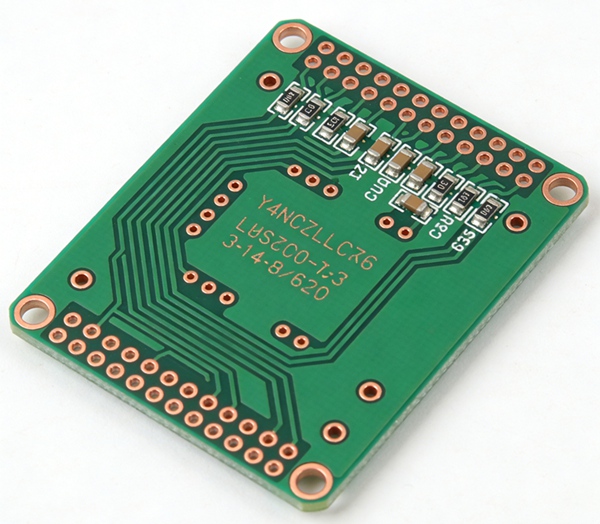

Основные свойства печатных плат FR4
Материалы FR4 обладают рядом характеристик, которые делают их подходящими для электронных схем.
Механическая прочность
Армирование стекловолокном придает платам FR4 сильную структурную устойчивость. Это помогает печатным платам сохранять свою форму во время сборки и эксплуатации.
Электрическая изоляция
FR4 обеспечивает хорошую электрическую изоляцию между проводящими слоями, что необходимо для надежной работы схемы.
Устойчивость к пламени
Эпоксидная смола, используемая в материалах FR4, содержит огнестойкие добавки, что позволяет материалу соответствовать стандартам безопасности для электронных изделий.
Эффективность затрат
По сравнению со специализированными подложками, такими как керамика или тефлоновые материалы, FR4 относительно недорог и широко доступен.
Сравнение FR4 и керамических подложек можно найти в разделе Керамическая печатная плата против печатной платы FR4: сравнение тепловых, электрических характеристик и стоимости.
Преимущества печатных плат FR4
Широкое распространение материалов FR4 обусловлено несколькими факторами.
Зрелый производственный процесс
Печатные платы FR4 могут быть изготовлены с использованием стандартных процессов производства печатных плат. Это делает их совместимыми с производством многослойных плат и крупносерийным производством.
Механическая прочность
Платы FR4 выдерживают механические нагрузки и вибрации лучше, чем хрупкие материалы, такие как керамические подложки.
Широкая доступность
Ламинаты FR4 производятся многими поставщиками и доступны в различных толщинах и классах производительности.
Ограничения материалов FR4
Несмотря на широкое применение материалов FR4, они также имеют определенные ограничения.
Теплопроводность
FR4 обладает относительно низкой теплопроводностью по сравнению с керамическими подложками или печатными платами с металлическим сердечником. Это может ограничивать теплоотвод в мощных схемах.
Высокочастотные характеристики
Материалы FR4 имеют более высокие диэлектрические потери по сравнению со специализированными радиочастотными материалами. Это может повлиять на целостность сигнала в высокочастотных цепях.
В разделе "Проектирование высокоскоростных схем" рассказывается о Руководство по проектированию высокоскоростных печатных плат.
Ограничения по температуре
Стандартные материалы FR4 обычно надежно работают в диапазоне умеренных температур. Для применения в условиях очень высоких температур могут потребоваться альтернативные материалы подложки.
Стратегии теплового проектирования обсуждаются в Тепловое управление при проектировании печатных плат.
Типичные области применения печатных плат FR4
Благодаря сбалансированным характеристикам и стоимости FR4 используется в широком спектре электронных изделий.
К числу распространенных областей применения относятся:
- бытовая электроника
- материнские платы
- промышленные системы управления
- коммуникационное оборудование
- автомобильная электроника
Для многих изделий FR4 обеспечивает адекватные электрические характеристики при относительно низкой стоимости производства.
Когда следует выбирать FR4 для проектирования печатных плат
FR4 обычно является предпочтительным материалом, когда:
- температура контуров остается в пределах нормального рабочего диапазона
- стоимость производства является важным фактором
- требуется крупносерийное производство
- достаточно стандартного изготовления многослойных печатных плат
Однако для приложений, связанных с очень высокой мощностью или высокими частотами, могут потребоваться альтернативные материалы.
При выборе подложки для печатной платы инженеры должны оценить электрические, тепловые и механические требования.
Заключение
FR4 остается наиболее широко используемым материалом для подложек печатных плат, поскольку он обеспечивает надежный баланс между производительностью, технологичностью и стоимостью.
Хотя для некоторых мощных или высокочастотных приложений могут потребоваться специализированные материалы, FR4 по-прежнему отвечает требованиям многих электронных систем.
Четкое понимание свойств материала FR4 помогает инженерам принимать более правильные решения при проектировании и производстве печатных плат.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
О: FR4 означает огнестойкий класс 4, относящийся к типу армированного стекловолокном эпоксидного ламината, используемого при производстве печатных плат.
О: FR4 обеспечивает баланс механической прочности, электрической изоляции и низкой стоимости производства, что делает его подходящим для многих электронных приложений.
О: FR4 можно использовать для многих цифровых схем, но для высокочастотных ВЧ-приложений могут быть предпочтительны специализированные материалы с меньшими диэлектрическими потерями.
О: Платы FR4 выпускаются различной толщины, среди которых распространены значения 0,8 мм, 1,0 мм, 1,6 мм и 2,0 мм.
О: Стандартные материалы FR4 работают в умеренных температурных диапазонах. Для высокотемпературных применений может потребоваться FR4 с высоким ТГ или другие материалы подложки.
