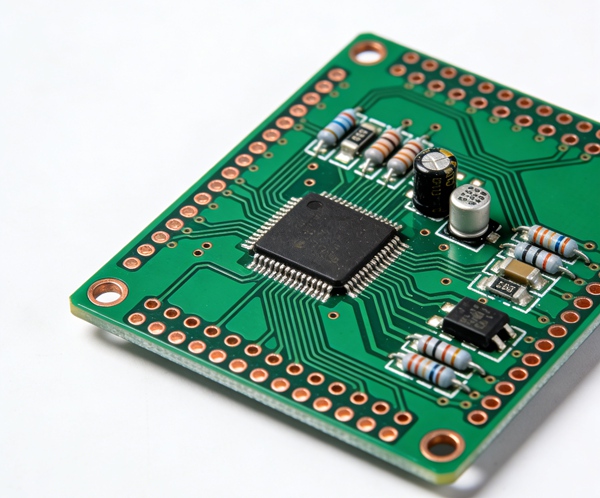

В многослойном Дизайн печатной платы, Стекинг определяет, как расположены медные слои и диэлектрические материалы внутри платы. Хорошо спроектированный штабик помогает сохранить целостность сигнала, поддерживает маршрутизацию с контролируемым импедансом и обеспечивает механическую стабильность во время производства и сборки.
Материалы FR4 широко используются в многослойных платах, поскольку они обеспечивают баланс между электрическими характеристиками и стоимостью производства.
Прежде чем приступить к проектированию пакета, полезно разобраться в свойствах ламинатов FR4. Более подробную информацию можно найти в Руководство по материалам печатных плат FR4: Свойства, преимущества и области применения.
Что такое стекинг печатной платы?
Разводка печатной платы описывает вертикальную структуру платы. Она включает в себя количество медных слоев, толщину диэлектрических материалов, а также расположение сигнальных и опорных плоскостей.
Типичные элементы штабеля включают:
- медные сигнальные слои
- силовые самолёты
- наземные плоскости
- основные материалы
- слои препрега
Вместе эти слои определяют электрические и механические характеристики печатной платы.
Общая толщина платы также зависит от конфигурации штабеля. Общие стандарты толщины описаны в разделе Руководство по толщине печатных плат FR4: 0,8 мм против 1,0 мм против 1,6 мм объяснено.

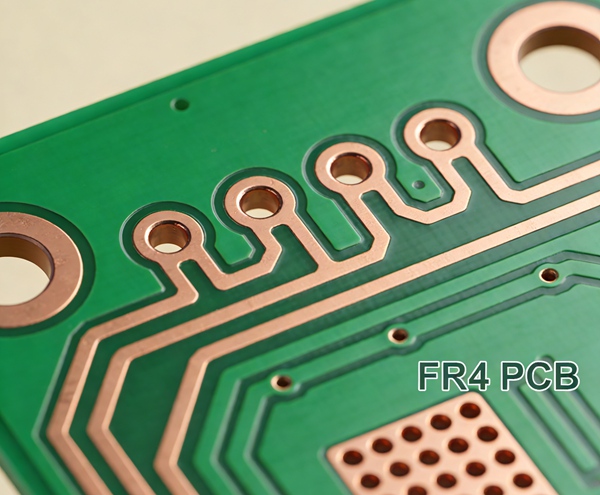

Основные структуры укладки печатных плат FR4
Многослойные платы FR4 обычно проектируются с симметричным расположением слоев, чтобы уменьшить механические нагрузки при изготовлении.
Обычно используется несколько конфигураций штабеля.
Четырехслойная укладка
Четырехслойная печатная плата - одна из самых распространенных многослойных структур.
Типичная конфигурация:
- Уровень 1: Сигнал
- Слой 2: плоскость заземления
- Уровень 3: плоскость питания
- Уровень 4: Сигнал
Такая структура позволяет сигнальным слоям ссылаться на стабильную плоскость заземления, что улучшает целостность сигнала и снижает уровень электромагнитных помех.
Четырехслойные платы широко используются во встраиваемых системах, промышленных контроллерах и коммуникационных устройствах.
6-слойный штабель
6-слойная укладка обеспечивает дополнительную пропускную способность и улучшенное управление сигналами.
Пример структуры:
- Уровень 1: Сигнал
- Слой 2: Земля
- Уровень 3: Сигнал
- Уровень 4: Сигнал
- Уровень 5: питание
- Уровень 6: Сигнал
Дополнительные слои позволяют разработчикам отделить высокоскоростные сигналы от сетей распределения питания.
8-слойный штабель
8-слойные платы часто используются в высокопроизводительной электронике, такой как сетевое оборудование и современные вычислительные системы.
Обычная конфигурация включает выделенные плоскости заземления и питания, окружающие сигнальные слои.
Пример структуры:
- Сигнал
- Земля
- Сигнал
- Мощность
- Мощность
- Сигнал
- Земля
- Сигнал
Такое расположение улучшает электромагнитное экранирование и поддерживает более контролируемую прокладку импеданса.
Вопросы проектирования высокоскоростных схем рассматриваются далее в разделе Руководство по проектированию высокоскоростных печатных плат.

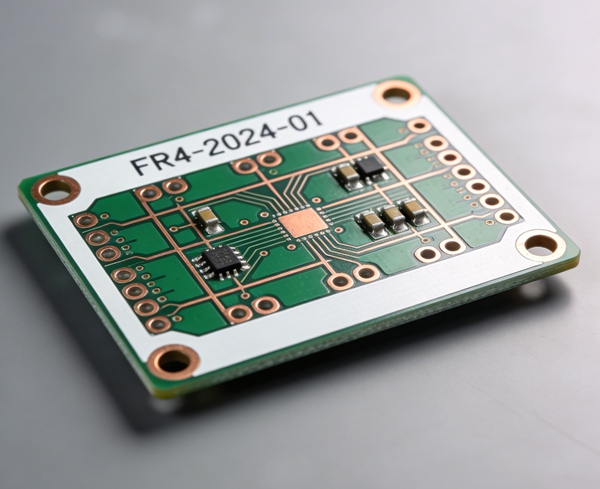

Как спроектировать печатные платы из FR4
Проектирование структуры печатной платы FR4 обычно начинается на ранних этапах планирования разводки печатной платы. Целью является создание сбалансированной структуры слоев, поддерживающей прокладку сигналов, распределение питания и контроль импеданса.
Типичный процесс проектирования штабеля включает следующие этапы.
- 1. Определите количество слоев
Первый шаг - определить, сколько слоев требуется для доски.
Двухслойные платы обычно используются для простых схем
4-слойные платы широко используются для встраиваемых систем
Для высокоскоростных конструкций часто требуются 6- или 8-слойные платы
Количество уровней зависит в основном от плотности маршрутизации и требований к целостности сигнала. - 2. Назначение сигнальной и опорной плоскостей
Когда количество слоев определено, следующим шагом будет назначение сигнальных слоев и опорных плоскостей.
Обычно сигнальные слои размещают рядом с твердыми заземляющими плоскостями. Это обеспечивает стабильный обратный путь для высокоскоростных сигналов и помогает снизить уровень электромагнитных помех.
Например, типичная 4-слойная структура может включать:
Верхний слой - маршрутизация сигналов
Внутренний слой - плоскость заземления
Внутренний слой - плоскость питания
Нижний слой - прокладка сигнала - 3. Определите толщину диэлектрика
Толщина диэлектрика между слоями влияет как на импеданс, так и на механическую толщину.
Производители обычно предлагают стандартные материалы для сердечников и препрегов с определенными вариантами толщины. Проектировщики часто выбирают комбинации, позволяющие достичь заданной толщины платы при сохранении правильного расстояния между сигналами.
Стандартные варианты толщины печатной платы рассматриваются в разделе Руководство по толщине печатных плат FR4: 0,8 мм против 1,0 мм против 1,6 мм объяснено. - 4. Рассчитайте управляемый импеданс
Для высокоскоростных сигналов, таких как DDR, PCIe или высокоскоростные коммуникационные шины, требуется контролируемый импеданс.
Расчеты импеданса зависят от:
ширина трассы
толщина меди
диэлектрическая проницаемость
расстояние до базовой плоскости
Многие производители печатных плат предоставляют калькуляторы импеданса или услуги по проектированию стеков, чтобы помочь инженерам определить эти параметры. - 5. Сбалансируйте штабель
Сбалансированная укладка помогает предотвратить коробление платы в процессе ламинирования и пайки.
Для поддержания равновесия:
Медные слои должны быть распределены симметрично
толщина диэлектрика выше и ниже центра должна быть одинаковой
большие медные плоскости должны быть расположены равномерно
Эти методы повышают как производительность, так и долговременную надежность. - 6. Подтвердите штабелирование с производителем печатной платы
Перед окончательной доработкой дизайна важно уточнить у изготовителя печатной платы, как она будет располагаться.
Производители могут подтвердить:
доступные материалы для ламината
комбинации препрегов
осуществимость импеданса
общая толщина плиты
Работа с утвержденными производителем штабелями помогает избежать проблем с изготовлением на более поздних этапах производственного процесса.
Контроль импеданса в печатных платах FR4
Контролируемый импеданс важен для высокоскоростных цифровых и радиочастотных схем. Сигнальные трассы должны поддерживать постоянный импеданс, чтобы избежать отражений и деградации сигнала.
Импеданс зависит от нескольких факторов:
- ширина трассы
- толщина меди
- диэлектрическая проницаемость FR4
- расстояние между сигнальным слоем и опорной плоскостью
Материалы FR4 обычно имеют диэлектрическую проницаемость около 4.2-4.6, Хотя точное значение может варьироваться в зависимости от производителя и частоты.
При проектировании высокоскоростных печатных плат инженеры часто тесно сотрудничают с производителями печатных плат, чтобы определить параметры стека, которые соответствуют требуемым значениям импеданса.
Расстояние между диэлектриками и баланс слоев
Расстояние между медными слоями влияет как на регулировку импеданса, так и на электромагнитные характеристики.
Дизайнеры обычно следуют этим принципам:
- поддерживать симметричные штабели
- располагайте сигнальные слои близко к опорным плоскостям
- избегать больших колебаний толщины диэлектрика
- отделение высокоскоростных сигналов от шумовых слоев питания
Сбалансированная укладка помогает предотвратить коробление платы во время процессов ламинирования и распайки.
Более подробную информацию об этапах изготовления печатных плат можно найти в разделе Процесс производства печатных плат шаг за шагом.
Конструкция корпуса и тепловые характеристики
Несмотря на то, что материалы FR4 имеют относительно низкую теплопроводность по сравнению с керамическими подложками, структура стопки все же может влиять на распространение тепла.
Медные плоскости внутри печатной платы помогают распределить тепло по всей поверхности платы.
Методы теплового проектирования описаны далее в разделе Тепловое управление при проектировании печатных плат.
Для приложений, требующих более высоких тепловых характеристик, можно использовать альтернативные подложки, например, керамические плиты. Сравнение можно найти в Керамическая печатная плата против печатной платы FR4: сравнение тепловых, электрических характеристик и стоимости.
Работа с производителями печатных плат
Дизайн стека обычно дорабатывается в сотрудничестве с производителем печатных плат.
Производители предоставляют таблицы штабелей, которые определяют:
- доступные толщины сердечника
- препреговые материалы
- варианты медной фольги
- данные расчета импеданса
Использование рекомендованных производителем штабелей помогает обеспечить надежное изготовление платы.
Заключение
Конструкция печатной платы FR4 играет важную роль в определении электрических характеристик, механической стабильности и надежности производства.
Благодаря тщательному расположению сигнальных слоев, опорных плоскостей и диэлектрических материалов инженеры могут создавать многослойные платы, которые поддерживают маршрутизацию с контролируемым импедансом и стабильную передачу сигналов.
Понимание этих принципов суммирования очень важно при проектировании современных высокоскоростных электронных систем.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
О: Стеклопакет печатной платы определяет расположение медных слоев и диэлектрических материалов внутри многослойной печатной платы.
О: Структура стека влияет на целостность сигнала, контроль импеданса, электромагнитные помехи и механическую стабильность.
О: Четырехслойная схема с сигнальным, земляным, силовым и сигнальным слоями является одной из наиболее распространенных конфигураций.
О: Ширина трассы, толщина диэлектрика, толщина меди и диэлектрическая проницаемость материалов FR4 - все это влияет на импеданс.
О: Да. Сбалансированное суммирование и одобренные производителем структуры слоев помогают обеспечить надежное изготовление печатных плат и уменьшить коробление.
