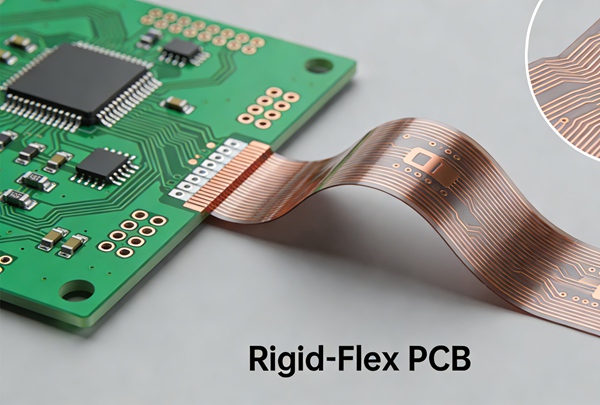

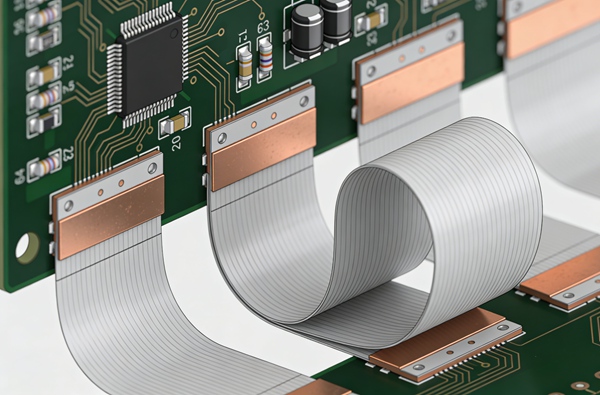

Жестко-гибкие печатные платы сочетают жесткие слои ламината с гибкими полиимидными контурами в единой структуре. Такой подход к проектированию позволяет отказаться от разъемов и кабелей, обеспечивая компактную механическую интеграцию.
Хотя технология жесткого сгибания позволяет повысить надежность и снизить сложность сборки, процесс изготовления значительно сложнее, чем при производстве стандартных печатных плат.
В результате жестко-гибкие платы часто имеют более высокую стоимость производства. Однако многие из этих затрат в значительной степени зависят от конструкторских решений, принятых на ранних этапах разработки.
Понимание того, как выбор конструкции влияет на стоимость производства, позволяет инженерам оптимизировать конструкции жестко-гибких печатных плат как с точки зрения производительности, так и с точки зрения бюджета.
Для ознакомления с технологией жесткого сгибания см. Проектирование жестко-гибких печатных плат: Фундаментальныйс и Приложения.
Почему Жесткие гибкие печатные платы Дороже, чем стандартные печатные платы
Для изготовления жестко-гибких плит требуются специальные материалы и производственные процессы.
По сравнению с обычными жесткими печатными платами, изготовление жестко-гибких обычно требует:
- несколько циклов ламинирования
- гибкие полиимидные материалы
- сложные процессы бурения
- точное выравнивание слоев
- дополнительные этапы проверки
Эти процессы увеличивают как время изготовления, так и производственные риски, что приводит к повышению общей стоимости.
Подробный обзор этапов изготовления можно найти в Процесс изготовления жестко-гибких печатных плат и руководство по проектированию.
Ключевые факторы проектирования, влияющие на стоимость жестко-гибкой печатной платы
Несколько параметров конструкции оказывают непосредственное влияние на стоимость жестко-гибких печатных плат.
Понимание этих факторов может помочь инженерам контролировать расходы, не жертвуя надежностью.
Количество слоев
Количество слоев - один из самых значительных факторов, определяющих затраты.
Жестко-гибкие печатные платы часто включают в себя несколько жестких слоев в сочетании с одной или несколькими гибкими цепями.
При увеличении количества слоев увеличивается:
- расход материалов
- циклы ламинирования
- сложность бурения
Многослойные жестко-гибкие платы широко распространены в аэрокосмических и медицинских системах, но требуют более совершенных производственных процессов.
Правильное планирование укладки позволяет сократить количество ненужных слоев, сохраняя целостность сигнала.
Более подробно о стековых структурах рассказывается в Руководство по проектированию жестко-гибких печатных плат.
Сложность гибкого уровня
Дизайн гибкой области сильно влияет на стоимость производства.
К факторам, повышающим сложность, относятся:
- несколько гибких слоев
- плотная маршрутизация в зонах изгибов
- плотное расположение трасс
- сложные отверстия в крышке
Более простые гибкие схемы проще в производстве и, как правило, имеют более высокую производительность.
Проектировщики должны по возможности избегать излишней плотности маршрутизации в гибких секциях.
Выбор материала
Для изготовления жестко-гибких печатных плат используются специальные материалы, которые стоят дороже, чем стандартные ламинаты для печатных плат.
Типичные материалы включают:
- полиимидные подложки
- отожженная медь
- изоляционные слои покрытия
- высокотемпературные клеи
Толщина материала и тип меди также влияют на механические характеристики и стоимость изготовления.
Выбор материала должен быть согласован с механическими требованиями изделия.
Размер платы и использование панели
Большие платы требуют больше материала и снижают эффективность панелей при изготовлении.
Жестко-гибкие плиты также требуют особых стратегий панелестроения для размещения как жестких, так и гибких секций.
Плохое использование панелей может значительно увеличить стоимость производства.
Дизайнеры должны учитывать размеры платы и расположение панелей на ранних этапах проектирования.
Дизайн региона Бенд
Область изгиба - одна из самых чувствительных областей в жестко-гибкой печатной плате.
Ошибки проектирования в этой области могут снизить выход продукции и увеличить производственные затраты.
Важные соображения включают:
- соблюдение надлежащего радиуса изгиба
- избегание проходов в гибких областях
- использование гладкой трассировки
Несоблюдение этих рекомендаций может привести к растрескиванию меди или нарушению надежности.
Более подробная информация представлена в Правила проектирования радиуса изгиба и надежности жестко-гибких печатных плат.
Производственная рентабельность
Выход - это процентное соотношение плат, которые могут быть успешно изготовлены без дефектов.
Жестко-гибкие печатные платы обычно имеют более низкий выход, чем стандартные жесткие платы, из-за их структурной сложности.
К факторам, которые могут снизить урожайность, относятся:
- очень тонкие гибкие слои
- жёсткие допуски
- сложные ламинированные структуры
Конструкции, упрощающие штабелирование и исключающие экстремальные производственные ограничения, как правило, обеспечивают более высокий выход продукции и более низкую общую стоимость.
Соображения по сборке
Жестко-гибкие платы позволяют снизить стоимость сборки системы за счет отсутствия разъемов, кабелей и дополнительных печатных плат.
Это преимущество системного уровня часто упускается из виду при сравнении стоимости изготовления печатных плат.
Хотя сама печатная плата может стоить дороже, общая стоимость продукта может снизиться за счет упрощения сборки и повышения надежности.
Для изделий со сложной механической компоновкой жестко-гибкие печатные платы могут стать более эффективным конструкторским решением.
Советы по оптимизации затрат при проектировании жестко-гибких печатных плат
Несколько практических стратегий могут помочь снизить стоимость производства жестко-гибких печатных плат.
Ограничьте количество гибких слоев, если не требуется дополнительная плотность маршрутизации.
Избегайте размещения прокладок внутри областей изгиба.
По возможности используйте стандартные толщины материалов.
Соблюдайте разумные расстояния между трассами и допуски на конструкцию.
Сотрудничайте с производителями печатных плат на ранних этапах проектирования для проверки осуществимости монтажа.
Эти методы помогают повысить производительность и снизить сложность производства.
Заключение
Жестко-гибкие печатные платы обладают уникальными преимуществами при создании компактных и высоконадежных электронных систем. Однако стоимость их производства зависит от множества факторов, включая количество слоев, выбор материала, сложность изгиба и производительность.
Понимая, как эти переменные влияют на стоимость производства, инженеры могут разрабатывать жестко-гибкие платы, которые достигают требуемых характеристик при сохранении разумных производственных бюджетов.
Тщательное планирование штабелирования и сотрудничество с производителями печатных плат остаются ключевыми этапами оптимизации стоимости жестко-гибких печатных плат.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
О: Для изготовления жестко-гибких плат требуются специальные материалы и более сложные технологические процессы, включая несколько циклов ламинирования и точное выравнивание жестких и гибких секций.
О: Количество слоев и сложность укладки обычно являются самыми большими факторами стоимости, поскольку они увеличивают расход материалов и количество этапов производства.
О: Да. Чрезвычайно малые радиусы изгиба требуют более жестких производственных допусков и могут снизить выход продукции, что может привести к увеличению общей стоимости.
О: Во многих случаях - да. Жесткогибкие платы позволяют отказаться от разъемов, кабелей и дополнительных этапов сборки, что может снизить общую стоимость системы.
О: Проектировщики могут контролировать расходы, упрощая штабелирование, уменьшая количество ненужных гибких слоев, используя стандартные материалы и избегая сложной маршрутизации в местах изгибов.
