Производительность и надежность жестко-гибких печатных плат в значительной степени зависят от архитектуры монтажа и выбора материала. Сочетание жестких и гибких слоев требует тщательного проектирования для обеспечения механической прочности, электрической стабильности и технологичности.
В этой статье рассказывается укладка жестко-гибких печатных плат и выбор материала, В том числе структуры слоев, материалы и основные аспекты проектирования.
🔗 Часть Rigid-Flex Дизайн печатной платы Серия
Проектирование жестко-гибких печатных плат: Основы, Материалы, Производство и надежность
Почему проектирование стеков имеет решающее значение для Жесткая гибкая печатная платаs
В отличие от стандартных жестких плит, жестко-гибкие конструкции должны учитывать:
- Механическое напряжение при изгибе
- Надежность перехода между уровнями
- Адгезия между жесткими и гибкими секциями
Хорошо продуманный штабель предотвращает растрескивание, расслоение и выход из строя электропроводки.

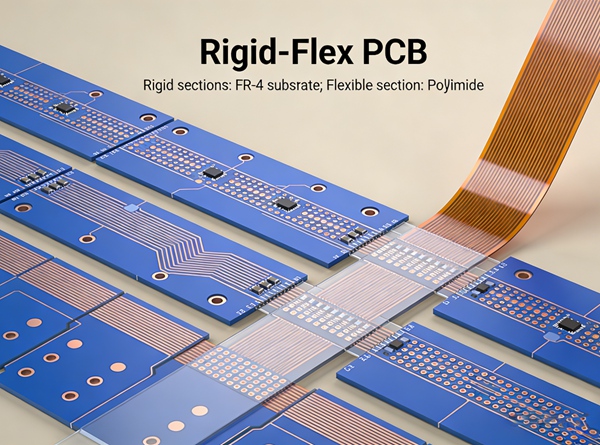

Типичная структура укладки жестко-гибких печатных плат
Обычная жестко-гибкая конструкция включает в себя:
- Жесткие сердечники FR-4
- Гибкие полиимидные слои
- Связующие слои или адгезивные системы
- Медные сигнальные слои
- Покрытие для защиты от изгибов
В области изгиба используется более тонкий диэлектрик, позволяющий изгибаться.
Односторонние и многослойные гибкие секции
Однослойный флекс
- Повышенная гибкость
- Низкая стоимость
- Ограниченная плотность маршрутизации
Многослойный флекс
- Более высокая плотность схем
- Лучшее экранирование
- Повышенная сложность
Выбор зависит от требований к производительности.
Основные принципы проектирования штабелей
Управление осью нейтрального изгиба
Расположите медные слои симметрично вокруг нейтральной оси, чтобы минимизировать напряжение при изгибе.
Симметрия слоев
Сбалансированные конструкции предотвращают коробление и механические повреждения.
Планирование управляемого импеданса
Перед началом маршрутизации стекирование должно поддерживать целевые значения импеданса.
Выбор материала для жестких секций
К распространенным материалам относятся:
- Стандартный FR-4
- FR-4 с высоким содержанием ТГ
- Ламинаты с низкими потерями для высокоскоростных сигналов
Жесткие материалы обеспечивают стабильность конструкции и поддержку компонентов.
Выбор материала для гибких секций
Обычно используются регионы Flex:
- Полиимидные подложки
- Прокатная отожженная медь (медь RA)
- Клеевые или бесклеевые ламинаты
Эти материалы повышают прочность на изгиб.
Клеевые и бесклеевые конструкции
На клейкой основе
- Низкая стоимость
- Незначительное снижение надежности
Без клея
- Улучшенные тепловые характеристики
- Повышенная надежность
Используется в высокотехнологичных приложениях.
Покрытие против паяльной маски
В гибких секциях вместо паяльной маски используется покрытие:
- Выдерживает многократные изгибы
- Обеспечивает лучшую изоляцию

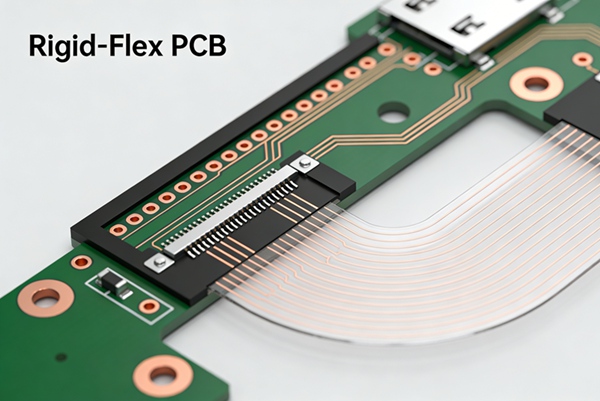

Дизайн переходной зоны
Область перехода от жесткости к гибкости должна:
- Избегайте резких изменений толщины
- Используйте постепенное усиление
- Минимизация концентрации напряжений
Эта область часто становится местом сбоя.
Соображения, связанные с изготовлением
Для повышения успешности изготовления:
- Используйте стандартные системы материалов
- Ограничьте чрезмерное количество слоев
- Удостоверьтесь в надежности штабелирование у производителя
Сотрудничество на ранних этапах снижает риск перепроектирования.
Распространенные ошибки при штабелировании
- Дисбаланс меди
- Неверные предположения о радиусе изгиба
- Плохое оформление перехода
Эти проблемы часто становятся причиной ранних отказов продукции.
Краткое описание лучших практик
- Проектируйте штабели с учетом механических требований
- Использование меди RA для динамической гибкости
- Сохраняйте симметрию
- Определять импеданс рано
- Удостоверение с партнерами по производству
Заключение
Монтаж жесткогибких печатных плат и выбор материала определяют механическую прочность и электрические характеристики конечного продукта. Правильное проектирование обеспечивает долгосрочную надежность и успешное производство.
Эта статья устанавливает инженерно-строительный слой кластера содержания жестко-гибких печатных плат.
Часто задаваемые вопросы - Жесткие флексы и материалы
О: Полиимид - наиболее распространенная гибкая подложка.
О: Да, особенно для высоконадежных приложений.
О: Он обладает лучшей усталостной прочностью при изгибе.
О: Да, при правильной конструкции штабеля.
A: Зона перехода от жесткости к гибкости.
