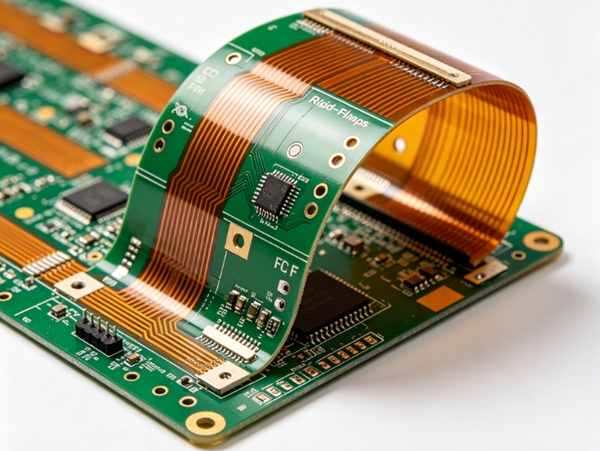

Starrflexible PCBs kombinieren starre Leiterplatten und flexible Schaltungen in einer einzigen integrierten Struktur. Dieser Ansatz macht Steckverbinder überflüssig, verringert die Komplexität der Montage und verbessert die Zuverlässigkeit, erhöht jedoch die Komplexität von Design und Fertigung erheblich.

Dieser Artikel behandelt Richtlinien für das Design starr-flexibler Leiterplatten, Der Schwerpunkt liegt dabei auf Stapelübergängen, Materialauswahl, Layoutregeln, mechanischer Zuverlässigkeit und Fertigungseinschränkungen, um Ingenieuren zu helfen, häufige Fehler zu vermeiden.

🔗 Teil der Serie Flexible PCB Design
Flexibles PCB-Design: Materialien, Layout, Verlässlichkeit, und Herstellung

Flex-Leiterplatten-Design

Was macht das Design starr-flexibler Leiterplatten zu einer Herausforderung

Starr-flexible Entwürfe müssen gleichzeitig erfüllen:

  • Elektrische Leistung von starren PCB
  • Flexible PCB mechanische Zuverlässigkeit
  • Komplexe Laminierungs- und Herstellungsprozesse

Misserfolge treten häufig auf starr-flexible Übergangszonen, und sind damit die kritischsten Designbereiche.


Starr-flexible Stapelarchitektur

Gemeinsame Starr-Flex-Strukturen

  • Starre Abschnitte aus FR-4
  • Flexible Abschnitte aus Polyimid
  • Durchgehende Kupferschichten in starren und flexiblen Bereichen

Die größte Herausforderung: die Bewältigung der Übergänge zwischen Dicke und Steifigkeit.


Ebenenübergänge und Step-Down-Design

Bewährte Praktiken:

  • Schrittweise Entfernung starrer Schichten in Richtung flexibler Bereiche
  • Vermeiden Sie ein abruptes Ende der Kupferschicht
  • Verwenden Sie glatte Schichtabstufungsgeometrien

Abrupte Übergänge führen zu Spannungskonzentration und Delaminationsgefahr.


Materialauswahl für starr-flexible PCBs

Dielektrische Materialien

  • FR-4 für starre Abschnitte
  • Polyimid für Flexprofile

Die WAK-Fehlanpassung von Materialien muss sorgfältig gehandhabt werden.


Kupfer-Auswahl

  • RA-Kupfer bevorzugt in Flex-Regionen
  • ED-Kupfer in starren Abschnitten akzeptabel

Die Durchgängigkeit des Kupfers muss so geplant werden, dass die mechanische Belastung möglichst gering ist.

Flex-Leiterplatten-Design

Layout-Regeln bei Rigid-Flex-Übergängen

Übergangsbereiche erfordern eine besondere Gestaltungsdisziplin:

  • Vermeiden Sie Durchkontaktierungen in der Nähe von Übergangskanten
  • Routenverläufe senkrecht zu Kurvenlinien
  • Gebogenes Routing in Flex-Regionen verwenden
  • Halten Sie Kupfer über die Schichten hinweg im Gleichgewicht

🔗 Verwandte Layout-Regeln:
Flexible PCB-Layout-Richtlinien und bewährte Praktiken


Biegeradius und mechanische Zuverlässigkeit

Starrflexible Konstruktionen beinhalten oft dynamische oder halbstatische Biegungen.

Die wichtigsten Regeln:

  • Biegezonen frühzeitig festlegen
  • Anwendung konservativer Biegeradiusregeln
  • Halten Sie die Komponenten von Biegebereichen fern

🔗 Mechanisches Fundament:
Biegeradius und mechanische Zuverlässigkeit beim Design flexibler Leiterplatten


Fertigungsüberlegungen für starr-flexible PCBs

Die starr-flexible Fertigung birgt zusätzliche Risiken:

  • Komplexe Laminierungszyklen
  • Herausforderungen bei der Registrierung
  • Höhere Ausschussraten

Designer sollten:

  • Vereinfachung von Stapeln wo möglich
  • Unnötige Anzahl von Schichten vermeiden
  • Hersteller frühzeitig einbeziehen

🔗 Renditeperspektive:
Überlegungen zur Herstellung flexibler Leiterplatten und Optimierung der Ausbeute


Montage und Zuverlässigkeitsrisiken

Zu den häufigsten Problemen gehören:

  • Rissbildung an starr-flexiblen Schnittstellen
  • Delamination während des Reflow-Prozesses
  • Übertragung der Steckverbinderspannung

Minderungsstrategien:

  • Versteifungen strategisch einsetzen
  • Profile der Kontrollgruppe
  • Validierung mit mechanischen Tests
Flex-Leiterplatten-Design

Prüfung und Validierung

Empfohlene Validierungsmethoden:

  • Biegezyklusprüfung
  • Querschnittsanalyse
  • Thermisches Zyklieren

Die Tests sollten reale Anwendungsfälle widerspiegeln.


Zusammenfassung bewährter Praktiken

Zuverlässige starr-flexible Leiterplatten zu entwerfen:

  • Frühzeitige Planung einer starr-flexiblen Architektur
  • Allmähliche Ebenenübergänge verwenden
  • Optimierung der Materialien für jede Region
  • Strenge Anwendung der Flex-Layout-Regeln
  • Validierung mit realistischen Tests

Schlussfolgerung

Das Design starr-flexibler Leiterplatten bietet erhebliche Vorteile auf Systemebene, erfordert jedoch eine disziplinierte Design- und Fertigungskoordination. Durch die Befolgung bewährter Richtlinien für starr-flexible Designs können Ingenieure eine hohe Zuverlässigkeit erreichen und gleichzeitig die Komplexität der Montage und das langfristige Risiko reduzieren.

Dieser Artikel vervollständigt die strukturelle Integrationsschicht des Wissensclusters Flexibles PCB-Design.

FAQ - Rigid-Flex PCB Design

Q: 1. Was ist die häufigste Fehlerstelle bei starrflexiblen Leiterplatten?

A: Die Übergangszone von starr zu flexibel aufgrund von Spannungskonzentration.

Q: 2. Können starr-flexible Leiterplatten wiederholt gebogen werden?

A: Ja, aber nur, wenn sie für dynamisches Biegen mit geeigneten Materialien und Biegeradien ausgelegt sind.

Q: 3. Sind starr-flexible Leiterplatten teurer als separate Platten?

A: Die Anschaffungskosten sind höher, aber die Gesamtkosten des Systems können aufgrund der geringeren Anzahl von Anschlüssen und Montageschritten niedriger sein.

Q: 4. Können Bauteile in starr-flexiblen Konstruktionen auf Flexprofilen platziert werden?

A: Im Allgemeinen nein, außer in statisch beanspruchten Bereichen mit ausreichender Unterstützung.

Q: 5. Wie früh sollten die Hersteller einbezogen werden?

A: Während des anfänglichen Stackups und der Architekturplanung.

Q: 6. Sind die Standard-DRC-Regeln für starre Leiterplatten ausreichend für starr-flexible Designs?

A: Nein. Es müssen flexionsspezifische Regeln und Regeln für den Übergangsbereich angewendet werden.
