Bei der Leiterplattenbestückung ist es günstiger, Fehler frühzeitig zu erkennen.
Ein fehlender Widerstand nach dem Reflow ist leicht zu beheben.
Eine defekte Platine, die nach der Endmontage gefunden wird, ist keine.
Deshalb ist AOI (Automatisierte optische Inspektion) wird in fast jedem SMT Produktionslinie.
AOI ist schnell, wiederholbar und skalierbar. Viele gängige Montagefehler werden erkannt, bevor sie später in der Produktion zu teuren Ausfällen führen.
Aber sie hat auch ihre Grenzen - und es ist wichtig, beide Seiten zu verstehen.

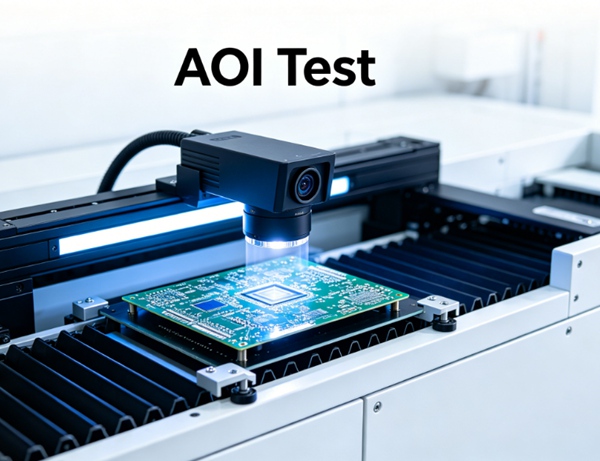

Was ist eine AOI-Inspektion?
AOI steht für Automatisierte optische Inspektion.
Es verwendet:
- hochauflösende Kameras
- Bildverarbeitungssoftware
- Vergleichsalgorithmen
zur automatischen Prüfung von PCB-Baugruppen.
Das System vergleicht die bestückte Platine mit:
- CAD-Daten
- Gerber-Dateien
- goldene Referenzbilder
und kennzeichnet Anomalien.
In der Praxis wird die AOI hauptsächlich zur Identifizierung verwendet:
“Sieht die Platine optisch korrekt zusammengesetzt aus?”
Wo AOI verwendet wird in PCB-Montage
Die AOI wird in der Regel in mehreren Phasen eingesetzt.
Pre-Reflow AOI
Wird vor dem Reflow-Löten durchgeführt.
Schecks:
- Lotpastendeposition
- Bestückungsgenauigkeit
- Polaritätsorientierung
Zweck:
- Fehler frühzeitig erkennen, bevor gelötet wird
Post-Reflow AOI
Wird nach dem Löten durchgeführt.
Schecks:
- Lötqualität
- Grabsteine
- fehlende Komponenten
- Überbrückungsfehler
Dies ist die häufigste AOI-Stufe.
Welche Defekte kann AOI erkennen?
AOI ist besonders gut für sichtbare Fehler geeignet.
1. Fehlende Komponenten
Das System erkennt das:
- fehlende Widerstände
- fehlende ICs
- unvollständige Montage
Einer der häufigsten Befunde.
2. Falsche Platzierung von Bauteilen
AOI identifiziert:
- verschobene Teile
- verzerrte Platzierung
- Drehfehler
Selbst kleine Abweichungen bei der Platzierung können die Zuverlässigkeit beeinträchtigen.
3. Polaritätsfehler
Für polarisierte Komponenten wie z.B.:
- Dioden
- Elektrolytkondensatoren
- LEDs
- IC-Ausrichtung
AOI prüft, ob die Richtung stimmt.
4. Lötbrücken
Überschüssiges Lot kann zu Kurzschlüssen zwischen den Stiften führen.
AOI ist wirksam bei der Erkennung:
- sichtbare Überbrückung
- Lotüberlauf
Vor allem bei Geräten mit geringem Abstand.
5. Grabsteine
Kleine passive Bauteile stehen beim Reflow manchmal aufrecht.
Mit der AOI lassen sich diese Fehler leicht erkennen.
Gemeinsam mit:
- 0201
- 0402 Bestandteile
6. Unzureichendes oder übermäßiges Lötzinn
Die AOI bewertet das Aussehen und die Form der Lötstelle.
Aber die Genauigkeit hängt davon ab:
- Beleuchtung
- Betrachtungswinkel
- Qualität der Programmierung
Was AOI nicht gut erkennen kann
AOI ist leistungsstark, aber nicht perfekt.
Seine größte Einschränkung:
Sie kann nur prüfen, was die Kamera sehen kann.
Probleme, mit denen AOI zu kämpfen hat:
Verdeckte Lötstellen
Besonders:
- BGA-Gehäuse
- QFN-Bauteile
Das Lot befindet sich unterhalb des Bauteils.
Dies ist der Ort, an dem Röntgeninspektion notwendig wird.
Zukünftig verwandtes Thema: PCB-Röntgeninspektion für BGA und verdeckte Lötstellen
Interne Risse
AOI kann nicht sehen:
- innere Lötbrüche
- entfällt
- Trommeldefekte
Elektrische Ausfälle
Eine Platine kann optisch perfekt aussehen, aber trotzdem elektrisch ausfallen.
Deshalb wird die AOI oft mit anderen Verfahren kombiniert:
- ICT
- Flying Probe Testing
- Funktionsprüfung
Mehr dazu hier: PCB-Testmethoden erklärt
AOI vs. manuelle Inspektion
| Methode | AOI | Manuelle Inspektion |
|---|---|---|
| Geschwindigkeit | schnell | langsam |
| Konsistenz | hoch | bedienerabhängig |
| Skalierbarkeit | ausgezeichnet | begrenzt |
| versteckte Mängel | arm | arm |
In der modernen Produktion:
Die AOI ergänzt das Personal - sie ersetzt es nicht vollständig.
AOI in der Großserienproduktion
Die AOI ist besonders wertvoll, wenn:
- das Produktionsvolumen ist hoch
- Wiederholbarkeit ist wichtig
- Fehlerbehebungskosten sind teuer
Vorteile:
- Fehlerfrüherkennung
- geringere Nacharbeitskosten
- verbesserte Produktionsausbeute
Verwandt: Hochgeschwindigkeits-PCB-Design für Fertigung und Ausbeute
Wie man die AOI-Prüfergebnisse verbessert
Eine gute Inspektion beginnt mit einem guten Design.
- 1. Klare Abstände zwischen den Komponenten einhalten
Dichte Layouts erschweren die optische Kontrolle.
- 2. Konsistente Siebdruckkennzeichnung verwenden
Hilft, sich zu orientieren.
- 3. DFM-Richtlinien befolgen
Bessere Herstellbarkeit verbessert die Prüfsicherheit.
- 4. Optimieren Sie Beleuchtung und Programmierung
Falsch positive Ergebnisse sind oft auf eine schlechte AOI-Programmierung zurückzuführen.
Ein gut abgestimmtes AOI-Programm ist ebenso wichtig wie die Hardware.
Häufige AOI-Fehler
Typische Produktionsprobleme:
- nur auf die AOI angewiesen
- schlechter Verweis auf das Goldene Brett
- übermäßige Fehlalarme
- Überspringen der Post-Reflow-Inspektion
- Verwendung von AOI für die Überprüfung verdeckter Fugen
Die AOI ist leistungsfähig, aber sie ist nicht der gesamte Qualitätsprozess.
Praktische Hinweise aus der realen Produktion
Was in echten Fabriken oft passiert:
- AOI fängt Platzierungsfehler überraschend gut auf
- Die meisten falschen Rückweisungen sind auf eine schlechte Programmierung zurückzuführen.
- BGA-Fehler erfordern fast immer eine Röntgenkontrolle
- Post-Reflow-AOI ist in vielen Fällen wertvoller als Pre-Reflow
Die besten Ergebnisse werden durch die Kombination von AOI und elektrischer Prüfung erzielt.
Schlussfolgerung
Die AOI-Inspektion ist eine der wichtigsten Methoden der Qualitätskontrolle bei der Leiterplattenbestückung.
Es hilft, häufige visuelle Fehler schnell und konsistent zu erkennen, was die Produktionsausbeute verbessert und kostspielige Ausfälle in der späteren Produktion reduziert.
Die AOI hat jedoch ihre Grenzen - insbesondere bei versteckten Lötstellen und elektrischen Fehlern - und funktioniert daher am besten als Teil einer umfassenderen Prüfstrategie.
FAQ
A: AOI steht für Automated Optical Inspection (automatische optische Inspektion), die zur visuellen Prüfung von Leiterplattenbaugruppen auf Fehler verwendet wird.
A: Fehlende Bauteile, Polaritätsfehler, Lötbrücken, Platzierungsprobleme und Grabsteine.
A: Nein. Versteckte Gelenke müssen in der Regel geröntgt werden.
A: AOI ist schneller und konsistenter, aber die manuelle Prüfung ist immer noch nützlich für die Verifizierung.
A: Normalerweise vor dem Reflow (Pre-Reflow) und nach dem Löten (Post-Reflow).
