ICT vs. Flying Probe Testing: Welcher PCB-Test ist besser?

Eine Leiterplatte kann die Sichtprüfung bestehen und trotzdem elektrisch ausfallen.

Deshalb verlassen sich die Hersteller auf die elektrische Prüfung nach der Montage.

Zwei der gängigsten Methoden sind:

• ICT (In-Circuit Testing)
• Flying Probe Testing

Beide prüfen die elektrische Integrität.

Sie sind jedoch für sehr unterschiedliche Produktionssituationen konzipiert.

Bei den meisten Projekten lautet die eigentliche Frage nicht:

“Welches ist besser?”

Es ist:

“Welche ist für diese Produktionsstufe sinnvoll?”

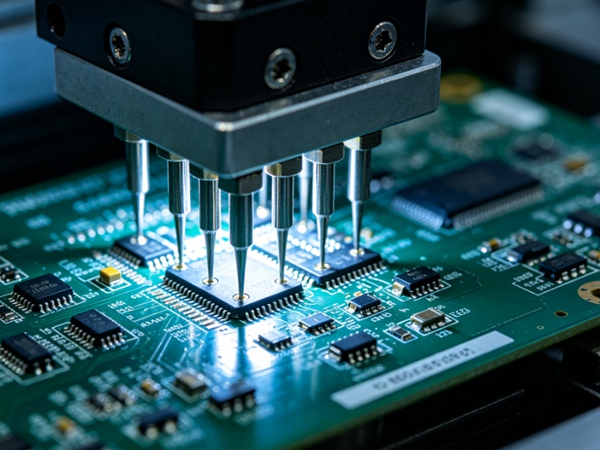

Was ist ICT (In-Circuit Testing)?

ICT verwendet eine kundenspezifische Prüfvorrichtung-oft auch als Nagelbettbefestigung bezeichnet-, um Testpunkte auf der Leiterplatte zu kontaktieren.

Das System prüft:

• öffnet
• Shorts
• Widerstand
• Kapazität
• Bauteilwerte
• Polarität

Da mehrere Punkte gleichzeitig geprüft werden, ist ICT sehr schnell.

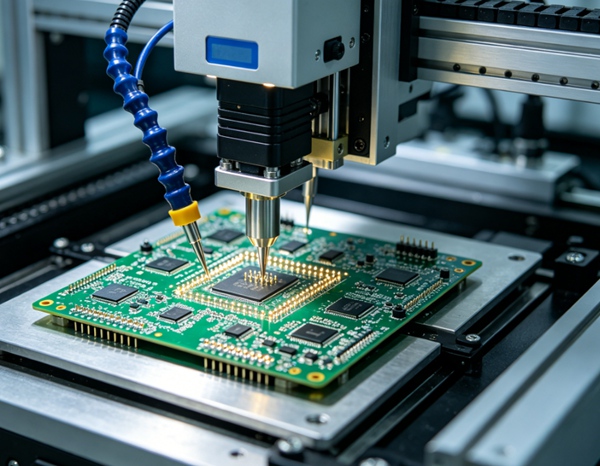

Was ist ein Flying Probe Test?

Die Prüfung mit einer fliegenden Sonde führt ähnliche elektrische Prüfungen durch, allerdings ohne eine spezielle Halterung.

Stattdessen:

Die beweglichen Prüfspitzen kontaktieren automatisch die Prüfpunkte auf der Leiterplatte.

Das macht sie sehr flexibel.

Typische Kontrollen sind:

• Kontinuität
• Shorts
• Komponentenprüfung
• Polaritätsprüfungen

Der Hauptunterschied:

keine spezielle Halterung erforderlich.

Überblick: PCB-Testmethoden erklärt: AOI, ICT, Flying Probe, Röntgen- und Funktionstests

ICT vs. Flying Probe (Schnellvergleich)

Merkmal	ICT	Fliegende Sonde
Halterung erforderlich	ja	keine
Installationskosten	höher	unter
Prüfgeschwindigkeit	sehr schnell	Langsamer
Prototypentauglichkeit	arm	ausgezeichnet
Massenproduktion	ausgezeichnet	mäßig
Flexibilität	begrenzt	hoch

IKT-Vorteile

1. Schnelle Prüfgeschwindigkeit

ICT ist extrem schnell, weil viele Punkte auf einmal getestet werden.

Dies ist wichtig, wenn:

• Lautstärke ist hoch
• Der Durchsatz zählt

In der Massenproduktion kommt es auf Sekunden an.

2. Hohe Deckung

ICT aufspüren kann:

• öffnet
• Shorts
• falsche Bauteilwerte
• Polaritätsprobleme

Der Deckungsgrad ist im Allgemeinen hoch.

3. Konsistente Wiederholbarkeit

Sobald die Vorrichtung gebaut ist:

• die Ergebnisse sind wiederholbar
• der Einfluss des Betreibers ist minimal

IKT-Einschränkungen

Kosten für Vorrichtungen

Jede Leiterplatte erfordert:

eine kundenspezifische Halterung

Dies fügt hinzu:

• Werkzeugkosten
• Rüstzeit

Nicht ideal für kleine Mengen.

Design-Zwänge

Die Leiterplatte muss enthalten:

• zugängliche Prüfpunkte
• Sondenabstand

Dichte Layouts erschweren die IKT.

Verwandtes Thema: Wie man eine Leiterplatte für bessere Testbarkeit entwirft (DFT-Leitfaden)

Vorteile der Flying Probe

1. Keine Halterung erforderlich

Größter Vorteil:

schnelle Einrichtung mit fast keinen Werkzeugkosten

Ideal für:

• Prototypen
• Ingenieurbauwerke
• Kleinserienfertigung

2. Flexibel für Designänderungen

Während der NPI werden ständig Designänderungen vorgenommen.

Die fliegende Sonde lässt sich schnell anpassen, ohne dass Vorrichtungen umgebaut werden müssen.

3. Niedrigere Anfangskosten

Für geringe Mengen:

Eine fliegende Sonde ist in der Regel wirtschaftlicher.

Einschränkungen der Flying Probe

Langsamere Tests

Die Sonden bewegen sich physisch zwischen den Prüfpunkten.

Dadurch ist sie langsamer als ICT.

Für große Produktionsmengen:

• die Zeit summiert sich schnell

Begrenzter Durchsatz

Fliegende Sonde wird ineffizient für:

• Massenproduktion
• Großserienfertigung

Wann sollte man sich für ICT oder eine fliegende Sonde entscheiden?

Prototypenphase → Fliegende Sonde

Geeignet für:

• Designvalidierung
• technische Proben
• geringe Stückzahlen bauen

Der Grund:

• keine Vorrichtungskosten
• schnelle Abwicklungszeit

Massenproduktion → IKT

Geeignet für:

• stabile Konstruktionen
• großes Produktionsvolumen

Der Grund:

• Geschwindigkeit kompensiert die Kosten für die Halterung

Mittelgroße Produktion → Gemischte Strategie

Manchmal verwenden die Hersteller:

• Fliegende Sonde während NPI
• IKT nach Stabilisierung der Produktion

Dies ist sehr häufig der Fall.

Kostenvergleich

Ein häufiges Missverständnis:

“Eine Sonde zu fliegen ist immer billiger.”

Nicht unbedingt.

Geringes Volumen

Die fliegende Sonde gewinnt in der Regel, weil:

• keine Vorrichtungskosten

Hohe Lautstärke

IKT wird oft billiger, weil:

• schnellere Zykluszeit
• höherer Durchsatz

Die Investitionen in das Inventar verteilen sich auf viele Einheiten.

ICT und Flying Probe vs. Funktionsprüfung

Weder ICT noch Flugsonde bestätigen dies:

“Funktioniert das Produkt tatsächlich?”

Sie überprüfen hauptsächlich die elektrische Korrektheit.

Funktionstests prüfen:

• Realbetrieb
• Firmware-Verhalten
• Kommunikationsleistung

Mehr dazu hier: Funktionstests in der PCB-Bestückung

Wie man die Testbarkeit von PCBs verbessert

Häufige Fehler

Typische Produktionsprobleme:

• Auswahl von IKT zu früh in der Prototypenphase
• nur eine fliegende Sonde für große Mengen zu verwenden
• unzureichender Zugang zu den Testpunkten
• Vergessen der Funktionsprüfung

Keine einzige Methode fängt alles ab.

Praktische Hinweise aus der realen Produktion

Was normalerweise passiert:

• Prototypen beginnen fast immer mit einer fliegenden Sonde
• IKT lohnt sich, wenn sich das Design stabilisiert
• viele Hersteller wechseln von der fliegenden Sonde → ICT
• Funktionstests decken oft Probleme auf, die bei elektrischen Tests übersehen werden.

In der Praxis:

Die beste Wahl hängt eher von der Produktionsstufe als von der Technologie ab.

Schlussfolgerung

ICT- und Flying-Probe-Tests helfen beide bei der Überprüfung der elektrischen Qualität von Leiterplatten, aber sie dienen unterschiedlichen Zwecken.

Die fliegende Sonde ist flexibel und kostengünstig für Prototypen und Kleinserien, während die ICT schneller und besser für eine stabile Großserienproduktion geeignet ist.

Die Wahl des richtigen Ansatzes hängt vom Produktionsvolumen, dem Budget und der Produktreife ab.
