غالبًا ما توصف مادة FR4 بأنها مادة مستقرة وموثوقة لصناعة لوحات الدوائر المطبوعة.
وهي تُظهر أداءً جيدًا في معظم بيئات التشغيل، وقد أصبحت الركيزة القياسية للوحات الدوائر المطبوعة الصلبة. ومع ذلك، مثل العديد من المواد القائمة على الإيبوكسي، فإن مادة FR4 ليست محصنة تمامًا ضد الرطوبة.
بمرور الوقت، قد يمتص اللامينيت الماء من البيئة المحيطة. وعادةً ما تكون الكمية ضئيلة، لكن في ظل ظروف معينة قد يؤثر ذلك على جودة التصنيع والأداء الكهربائي والموثوقية على المدى الطويل.
ولهذا السبب، تُعد مقاومة الرطوبة إحدى خصائص المواد التي يأخذها المهندسون في الاعتبار عند اختيار ركيزة لوحات الدوائر المطبوعة (PCB).

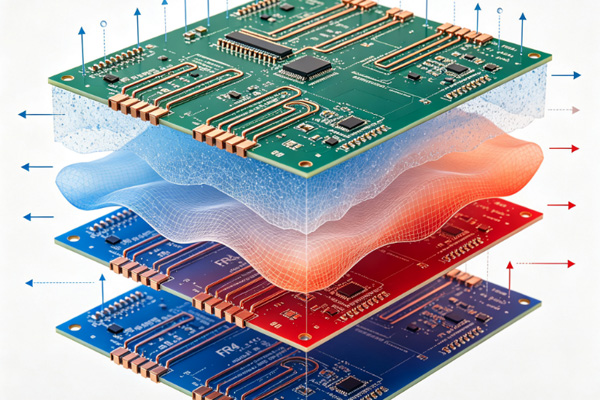

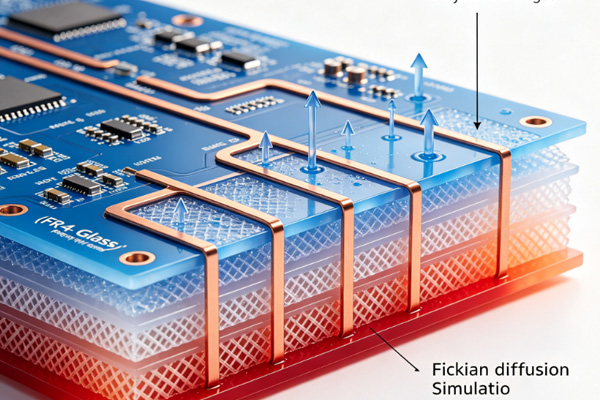

ماذا يعني امتصاص الرطوبة؟
يشير مصطلح «امتصاص الرطوبة» إلى قدرة المادة على امتصاص الماء من الهواء المحيط.
بالنسبة لمادة FR4، تتغلغل جزيئات الماء ببطء في راتنج الإيبوكسي بمرور الوقت، لا سيما عندما يتم تخزين المادة في بيئات ذات رطوبة عالية.
إن الألياف الزجاجية المقوية نفسها تمتص كمية ضئيلة جدًّا من الرطوبة. ويتم احتجاز معظم الماء الممتص داخل نظام الراتنج.
على الرغم من أن معدل الامتصاص منخفض نسبيًا مقارنةً بالعديد من المواد البلاستيكية، إلا أنه ليس صفرًا.
لماذا تعتبر الرطوبة عاملاً مهمًا في مواد ثنائي الفينيل متعدد الكلور (PCB)؟
قد لا تؤثر كمية صغيرة من الرطوبة بشكل ملحوظ على المنتج النهائي.
ومع ذلك، فإن التعرض المفرط للرطوبة قبل التصنيع أو أثناء الاستخدام على المدى الطويل قد يؤدي إلى ظهور العديد من المشكلات المحتملة.
وتشمل هذه:
- انخفاض مقاومة العزل
- التغيرات في الأبعاد
- عيوب اللحام
- انخفاض الموثوقية على المدى الطويل
يعتمد مدى التأثير على ظروف التخزين وبيئة التشغيل وتصميم لوحة الدوائر المطبوعة (PCB) نفسها.
الأداء الكهربائي
تؤدي الرطوبة إلى تغيير طفيف في الخصائص الكهربائية لراتنج الإيبوكسي.
تشمل الآثار المحتملة ما يلي:
- مقاومة عزل أقل
- زيادة تيار التسرب
- تغيرات طفيفة في الخصائص العازلة
بالنسبة لمعظم المنتجات الإلكترونية ذات الترددات المنخفضة، فإن هذه التغييرات لا تكاد تُذكر.
في التطبيقات عالية السرعة أو عالية التردد، تزداد أهمية الخصائص الكهربائية المستقرة، مما يجعل الاختيار الصحيح للمواد وتخزينها أمرًا بالغ الأهمية.
قراءة ذات صلة:
- شرح الثابت العازل الكهربائي (Er) ل FR4 مقابل التردد
- FR4 مقابل روجرز ثنائي الفينيل متعدد الكلور للتصميم عالي التردد
أداء اللحام
تكتسب الرطوبة أهمية خاصة أثناء عملية تجميع لوحات الدوائر المطبوعة (PCB).
عندما تتعرض لوحة الدوائر المطبوعة (PCB) التي تحتوي على رطوبة لدرجات حرارة لحام إعادة التدفق، يتحول الماء الممتص بسرعة إلى بخار.
قد يؤدي الضغط الداخلي المفرط إلى حدوث عيوب مثل:
- حارق
- انفصال الطبقات
- تشقق الراتنج
تزداد احتمالية حدوث هذه المشكلات عندما يتم تخزين اللوحات بطريقة غير سليمة لفترات طويلة قبل تجميعها.

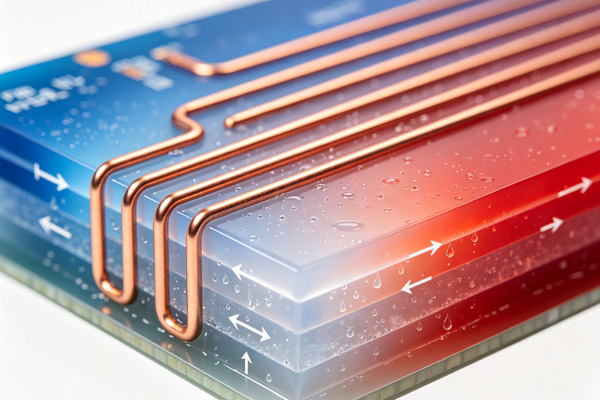

ثبات الأبعاد
يُقدَّر مادة FR4 لقدرتها على الحفاظ على أبعاد ثابتة أثناء عملية التصنيع.
يمكن أن يؤدي امتصاص الرطوبة إلى تمدد طفيف في راتنج الإيبوكسي.
على الرغم من أن التغير في الأبعاد يكون صغيرًا عمومًا، إلا أنه قد يصبح أكثر أهمية في:
- لوحات الدوائر المطبوعة متعددة الطبقات
- تصميمات ذات مسافة ضيقة بين العناصر
- المنتجات التي تتطلب تفاوتات ميكانيكية ضيقة
تساعد المراقبة البيئية السليمة على تقليل هذه الآثار إلى أدنى حد ممكن.
قراءة ذات صلة:
دليل تصميم لوحات الدوائر المطبوعة متعددة الطبقات
الموثوقية على المدى الطويل
غالبًا ما يُتوقع أن تعمل المنتجات الإلكترونية لسنوات عديدة.
في البيئات الرطبة، قد يؤدي التعرض المستمر للرطوبة إلى تسريع شيخوخة المواد.
إلى جانب التغيرات المتكررة في درجات الحرارة، يمكن أن تسهم الرطوبة في:
- انخفاض أداء العزل
- الإجهاد الميكانيكي
- انخفاض الموثوقية على المدى الطويل
عادةً ما تتطلب التطبيقات مثل أنظمة التحكم الصناعية، والمعدات الخارجية، وإلكترونيات السيارات اهتمامًا أكبر بالظروف البيئية.
معدل امتصاص الرطوبة النموذجي لمادة FR4
يبلغ معدل امتصاص الرطوبة في معظم الألواح المركبة القياسية من نوع FR4 حوالي من 0.10% إلى 0.20% في ظل ظروف اختبار معملية موحدة.
تختلف القيمة الدقيقة تبعًا لما يلي:
- تركيبة الراتنج
- نمط القماش الزجاجي
- شركة تصنيع الألواح المركبة
- طريقة الاختبار
غالبًا ما تتميز المواد المصممة للاستخدامات التي تتطلب موثوقية عالية أو ترددات عالية بقيم امتصاص رطوبة أقل.
العوامل التي تؤثر على امتصاص الرطوبة
هناك عدة عوامل تؤثر على كمية الرطوبة التي يمتصها مادة FR4.
بيئة التخزين
تؤدي الرطوبة العالية وفترات التخزين الطويلة إلى زيادة امتصاص الرطوبة.
يساعد التخزين في مكان جاف ومُحكَم التحكم في درجة الحرارة على الحفاظ على جودة المواد.
جودة المواد
تستخدم الشركات المصنعة المختلفة للألواح الخشبية المركبة أنظمة راتنجات مختلفة.
غالبًا ما تتمتع الألواح الخشبية المصفحة الفاخرة بمقاومة أفضل للرطوبة مقارنةً بالأنواع التجارية القياسية.
تصميم الألواح
قد تمتص الألواح الأكثر سمكًا والتركيبات متعددة الطبقات الرطوبة وتطلقها بمعدلات مختلفة بسبب بنيتها الداخلية.
شروط التشغيل
تظل المعدات أو المنتجات المخصصة للاستخدام في الهواء الطلق، والتي تُستخدم في المناخات الرطبة، معرضة للرطوبة لفترة أطول بكثير مقارنة بالأجهزة الإلكترونية المستخدمة في البيئات الداخلية الخاضعة للتحكم.
الحد من المشكلات المرتبطة بالرطوبة
على الرغم من أنه لا يمكن التخلص من الرطوبة تمامًا، إلا أن ممارسات التصنيع الجيدة تساعد في الحد من تأثيرها.
تخزين المواد بشكل صحيح
احرص على حفظ لوحات الدوائر المطبوعة (PCB) غير المركبة في بيئة نظيفة وجافة ذات رطوبة محكومة كلما أمكن ذلك.
الحد الأقصى لمدة التخزين
يجب فحص الألواح التي تم تخزينها لفترات طويلة قبل تجميعها.
يمكن أن يساعد استخدام المخزون الأقدم أولاً في الحد من التعرض غير الضروري للرطوبة.
قم بخبز لوحات الدوائر المطبوعة عند الضرورة
إذا امتصت اللوحة رطوبة زائدة أثناء التخزين، فقد يساعد التسخين الخاضع للرقابة قبل التجميع في إزالة الرطوبة المتبقية.
يجب أن تتم عملية التسخين دائمًا وفقًا لتوصيات الشركة المصنعة للوحات الدوائر المطبوعة (PCB) لتجنب إتلاف الطبقة الرقائقية.
اختر المادة المناسبة
بالنسبة للمنتجات التي تعمل في بيئات قاسية، قد توفر المواد التي تتمتع باستقرار حراري محسّن وامتصاص أقل للرطوبة موثوقية أفضل على المدى الطويل.
قراءة ذات صلة: لوحات الدوائر المطبوعة FR4 مقابل FR4 ذات درجة حرارة الزجاج العالية (Tg)
كيفية تقييم مقاومة الرطوبة
- الخطوة 1
استعرض بيئة التشغيل المتوقعة، بما في ذلك الرطوبة ودرجة الحرارة.
- الخطوة 2
تحقق من مواصفات امتصاص الرطوبة الصادرة عن الشركة المصنعة للأرضيات الخشبية المصفحة.
- الخطوة 3
يجب مراعاة ظروف التخزين والنقل قبل التجميع.
- الخطوة 4
اختر مادة تتوافق مع متطلبات التصنيع وظروف التشغيل على المدى الطويل على حد سواء.
المفاهيم الخاطئة الشائعة
من المفاهيم الخاطئة الشائعة أن مادة FR4 مقاومة للماء تمامًا.
في الواقع، يمتص مادة FR4 كمية ضئيلة من الرطوبة بسبب تركيبته التي تعتمد على راتنج الإيبوكسي.
هناك سوء فهم آخر يتمثل في الاعتقاد بأن الرطوبة تؤثر فقط على تجميع لوحات الدوائر المطبوعة (PCB).
ورغم أن التجميع يُعد إحدى المراحل الأكثر حساسية، فإن التعرض لفترات طويلة للبيئات الرطبة يمكن أن يؤثر أيضًا على العزل الكهربائي والموثوقية العامة.
إن فهم هذه القيود يساعد المهندسين على اتخاذ قرارات أكثر استنارة عند اختيار المواد.
الخاتمة
يوفر مادة FR4 مقاومة جيدة للرطوبة في معظم التطبيقات التجارية والصناعية، لكنه ليس محصنًا تمامًا ضد تأثير الرطوبة.
إن التخزين السليم، والمناولة المناسبة، واختيار الرقائق المناسبة لبيئة التشغيل، كلها عوامل تسهم في الحفاظ على جودة لوحات الدوائر المطبوعة (PCB) وموثوقيتها على المدى الطويل.
إن أخذ امتصاص الرطوبة في الاعتبار كجزء من عملية اختيار المواد يساعد على تقليل مخاطر التصنيع ويساهم في إنتاج منتجات إلكترونية أكثر موثوقية.
كيفية الحد من المشكلات المتعلقة بالرطوبة في لوحات الدوائر المطبوعة (PCB)
الخطوة 1
يجب تخزين لوحات الدوائر المطبوعة (PCB) غير المركبة في بيئة جافة وخاضعة للرقابة.
الخطوة 2
تقليل وقت التخزين غير الضروري قبل التجميع.
الخطوة 3
افحص الألواح المخزنة وقم بتسخينها وفقًا لتوصيات الشركة المصنعة.
الخطوة 4
اختر مواد لوحات الدوائر المطبوعة (PCB) التي تتناسب مع الظروف البيئية للمنتج النهائي.
الأسئلة الشائعة
ج: نعم. يمتص مادة FR4 كمية صغيرة من الرطوبة من خلال راتنج الإيبوكسي الموجود فيه، على الرغم من أن معدل الامتصاص منخفض نسبيًا.
ج: يمكن أن تؤثر الرطوبة على العزل الكهربائي، وأداء اللحام، وثبات الأبعاد، والموثوقية على المدى الطويل.
ج: نعم. قد تؤدي الرطوبة الزائدة إلى ظهور فقاعات أو انفصال الطبقات أو عيوب أخرى أثناء عملية اللحام بدرجات حرارة عالية.
ج: بالنسبة لمعظم التطبيقات التجارية، يُعد FR4 خيارًا جيدًا. أما المنتجات التي تعمل في بيئات رطبة باستمرار أو قاسية، فقد تتطلب مواد تتمتع بمقاومة محسّنة للرطوبة.
ج: إن التخزين السليم، والمناولة الحذرة، واتباع إجراءات الخبز الموصى بها عند الضرورة، واختيار الرقائق المناسبة، كلها عوامل تساعد في تقليل المشكلات المرتبطة بالرطوبة إلى أدنى حد.
