يشهد عالم الإلكترونيات تطوراً سريعاً، حيث أصبحت التطبيقات عالية التردد أكثر انتشاراً من أي وقت مضى. وتقع لوحات الدوائر المطبوعة (PCB) التي تعمل بالترددات الراديوية (RF) في قلب هذه الأجهزة الحديثة. يُعد تصميم لوحات الدوائر المطبوعة للترددات الراديوية (RF PCB) فنًا دقيقًا وعلمًا صارمًا، ويرجع ذلك أساسًا إلى أن الإشارات عالية التردد معرضة بشكل لا يُصدق للتداخل الإشاري والتداخل الكهرومغناطيسي (EMI) والضوضاء. سيرشدك هذا الدليل الشامل إلى الاستراتيجيات الأساسية للتغلب على التداخل الإشاري في تخطيطات تراص لوحات الدوائر المطبوعة للترددات الراديوية (RF PCB)، مما يضمن أداء تصميماتك بشكل لا تشوبه شائبة حتى في أكثر البيئات تطلبًا.

فهم تداخل إشارات التردد اللاسلكي في تصميم لوحات الدوائر المطبوعة

يمكن أن ينشأ تداخل الإشارات في لوحات الدوائر المطبوعة (PCB) التي تعمل بالترددات الراديوية (RF) عن مجموعة متنوعة من المصادر. ويعد التداخل، والترابط الكهرومغناطيسي، وعدم توافق المعاوقة، وسوء التأريض من أبرز الأسباب الرئيسية لذلك. وعلى عكس الإشارات الرقمية، التي غالبًا ما تتحمل درجة معينة من الضوضاء قبل أن تواجه أخطاء منطقية، تتدهور إشارات التردد اللاسلكي التناظرية باستمرار مع ظهور الضوضاء. ويؤدي هذا التدهور مباشرةً إلى انخفاض المدى، وانخفاض معدل نقل البيانات، وتراجع موثوقية النظام بشكل عام.

تعد إحدى أكثر الطرق فعالية لمواجهة هذه المشكلات هي التخطيط الدقيق لتراص طبقات لوحات الدوائر المطبوعة (PCB). ويحدد ترتيب الطبقات كيفية تنظيم طبقات الإشارات ومستويات التأريض ومستويات الطاقة. ويوفر الترتيب المصمم جيدًا مسارات عودة مخصصة، ويحمي المسارات الحساسة من الضوضاء الخارجية، ويقلل إلى أدنى حد مساحة الحلقة للتيارات عالية التردد، مما يقلل بشكل كبير من الإشعاع والتأثر بالتداخل.

عند تصميم تركيبة الطبقات، يجب على المهندسين أن يراعوا بعناية المواد العازلة، وسماكة النحاس، والترتيب الدقيق للطبقات. فالأمر لا يقتصر على مجرد وضع الطبقات فوق بعضها البعض فحسب؛ بل يتعلق بإنشاء بيئة كهرومغناطيسية ثلاثية الأبعاد يمكن أن تنتشر فيها إشارات التردد اللاسلكي دون تشويه أو توهين.

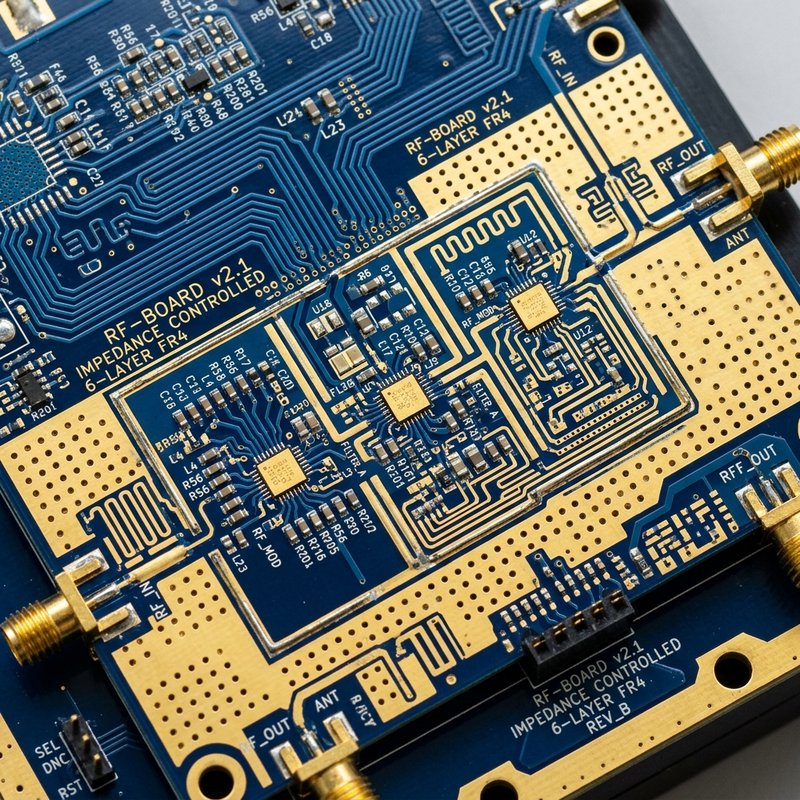

كيفية تحسين تخطيط طبقات لوحات الدوائر المطبوعة التي تعمل بالترددات الراديوية (RF PCB)

يُعد تحسين ترتيب طبقات اللوحة عملية تدريجية تتطلب اهتمامًا دقيقًا بالتفاصيل. وفيما يلي دليل شامل لمساعدتك في تنظيم ترتيب طبقات لوحة الدوائر المطبوعة (PCB) الخاصة بالترددات اللاسلكية (RF) بهدف تقليل الضوضاء والتداخل إلى أدنى حد ممكن.

دليل تفصيلي لتقليل التداخل في لوحات الدوائر المطبوعة التي تعمل بالترددات الراديوية

دليل تفصيلي وعملي لتنظيم وتحسين تركيب طبقات لوحات الدوائر المطبوعة (PCB) التي تعمل بالترددات اللاسلكية (RF) بهدف تقليل الضوضاء والتداخل والتشويش على الإشارات بشكل فعال.

1. اختيار المواد العازلة المناسبة

تُعد الركيزة أساس أي لوحة دوائر مطبوعة تعمل بالترددات الراديوية (RF PCB). وغالبًا ما تكون مادة FR4 القياسية غير كافية لتطبيقات الترددات الراديوية العالية بسبب معامل التبديد (Df) المرتفع نسبيًّا والثابت الكهربائي (Dk) غير الثابت عند الترددات العالية. لمنع فقدان الإشارة والحفاظ على مقاومة ثابتة، اختر مواد متطورة عالية التردد مثل PTFE (التفلون)، أو رقائق روجرز، أو المواد الهيدروكربونية المملوءة بالسيراميك. توفر هذه الركائز الاستقرار الحراري والكهربائي الضروري المطلوب لإشارات التردد اللاسلكي.

2. تحسين ترتيب الطبقات وفصلها

في لوحات الدوائر المختلطة الإشارات، من الضروري فصل إشارات التردد اللاسلكي (RF) عن الإشارات الرقمية والإشارات التناظرية منخفضة التردد. استخدم تركيبًا متعدد الطبقات لعزل هذه المجالات المختلفة. والقاعدة الأهم هي وضع طبقة إشارات التردد اللاسلكي (RF) بجوار طبقة صلبة غير منقطعة مباشرةً المستوى الأرضي. ويضمن هذا القرب وجود دائرة مترابطة بشكل وثيق وذات مقاومة منخفضة مسار الإرجاع بالنسبة للتيارات عالية التردد، مما يقلل بشكل كبير من محاثة الحلقة والانبعاثات المشعة.

3. تطبيق تقنيات تأريض دقيقة

يمكن القول إن التأريض هو الجانب الأهم في تصميم لوحات الدوائر المطبوعة (PCB) الخاصة بالترددات اللاسلكية (RF). فوجود مستوى تأريض متين ومتواصل أمر لا غنى عنه. تجنب تقسيم مستوى التأريض تحت مكونات الترددات اللاسلكية أو المسارات، لأن ذلك يجبر تيار العودة على السير في مسار أطول وأعلى مقاومة، مما يؤدي إلى تكوين منطقة حلقة أكبر تشع الطاقة. بالإضافة إلى ذلك، استخدم عددًا كبيرًا من ثقوب التوصيل الأرضية — التي يُشار إليها غالبًا باسم «ربط الثقوب» — لربط مستويات التأريض عبر طبقات متعددة. فهذا يحد من الرنين الطفيلي ويعزل أقسام التردد اللاسلكي عن بعضها البعض.

4. إدارة تتبع المسار والمقاومة المتحكم فيها

لمنع انعكاسات الإشارات التي تؤدي إلى حدوث موجات واقفة وتداخل، يجب التحكم بدقة في مقاومة جميع مسارات التردد اللاسلكي (RF)، وعادةً ما تكون 50 أوم. احرص على أن تكون مسارات التردد اللاسلكي قصيرة ومستقيمة قدر الإمكان. تجنب الزوايا الحادة بزاوية 90 درجة، لأنها تسبب تباينات في عرض التتبع وعدم استمرارية المعاوقة؛ وبدلاً من ذلك، استخدم مسارات منحنية أو زوايا مائلة بزاوية 45 درجة. تأكد من أن عرض المسار والمسافة العازلة تظلان ثابتين على طول مسار التوجيه.

5. استخدام الأسوار الواقية وأسوار العزل

بالنسبة للدوائر ذات الترددات اللاسلكية (RF) عالية الحساسية، ينبغي النظر في استخدام الحماية المادية على مستوى اللوحة. يمكن وضع أغطية واقية فوق أجهزة الإرسال والاستقبال أو المضخمات التي تعمل بالترددات اللاسلكية لحجب التداخل الكهرومغناطيسي الخارجي (EMI). داخل اللوحة نفسها، يمكنك إنشاء حواجز التوصيلات (via fences) — وهي صف من التوصيلات الأرضية المتقاربة على طول مسار التردد اللاسلكي — لإنشاء درع محلي شبيه بالكابلات المحورية. وهذا يمنع التداخل بين المسارات المتوازية ويعزل إشارة التردد اللاسلكي عن بقية المكونات الإلكترونية للوحة.

الأسئلة الشائعة (FAQ)

ما هو السبب الأكثر شيوعًا لتداخل الإشارات في لوحات الدوائر المطبوعة (PCB) التي تعمل بالترددات الراديوية (RF)؟

السبب الأكثر شيوعًا لتداخل الإشارات في لوحات الدوائر المطبوعة (PCB) الخاصة بالترددات الراديوية هو التوصيل الأرضي غير الكافي، إلى جانب التخطيط السيئ لتراص الطبقات. فعندما تكون مستويات الأرضية مجزأة أو يتم توجيه مسارات الترددات الراديوية دون وجود مرجع أرضي متجاور ومتواصل، يؤدي التداخل الكهرومغناطيسي (EMI) والتداخل بين المسارات الناتج عن ذلك إلى تدهور شديد في الأداء سلامة الإشارة.

هل يمكنني استخدام مادة FR4 القياسية في تركيبات لوحات الدوائر المطبوعة (PCB) الخاصة بالترددات الراديوية (RF)؟

يمكن استخدام مادة FR4 القياسية في تطبيقات الترددات اللاسلكية ذات الترددات المنخفضة، والتي تعمل عمومًا عند ترددات أقل من 1 جيجاهرتز. ومع ذلك، مع ارتفاع التردد، تصبح الخسارة العازلة العالية للـ FR4 والثابت العازل غير المستقر مشكلتين. وبالنسبة للتصميمات عالية التردد، يُوصى بشدة باستخدام مواد متخصصة ذات زاوية خسارة منخفضة.

لماذا تُعد المعاوقة المُحكومة عاملاً بالغ الأهمية في تصميم الترددات اللاسلكية؟

معاوقة محكومة وهذا أمر بالغ الأهمية لأن إشارات التردد اللاسلكي (RF) تتصرف كموجات. فإذا تباينت المعاوقة على طول خط النقل، فإن جزءًا من الإشارة ينعكس عائدًا نحو المصدر. وتؤدي هذه الانعكاسات إلى فقدان الطاقة، وتكوين موجات واقفة، وتشويه الإشارة، مما يؤدي إلى تدهور كبير في الأداء.

كيف تعمل فتحات التوصيل عبر الأسوار على تحسين أداء لوحات الدوائر المطبوعة (PCB) التي تعمل بالترددات الراديوية؟

تتكون مسارات التوصيل الأرضية (Via fences) من صفوف من مسارات التوصيل الأرضية الموضوعة بجانب مسارات التردد اللاسلكي (RF). وهي تعمل كقفص فاراداي داخل ركيزة لوحة الدوائر المطبوعة (PCB)، حيث تمنع الحقول الكهرومغناطيسية من التسرب خارج منطقة المسار، وتمنع الضوضاء الخارجية من الاقتران بإشارة التردد اللاسلكي الحساسة، مما يقلل بشكل كبير من التداخل.

الخاتمة

يُعد إتقان تعقيدات تخطيطات تراص لوحات الدوائر المطبوعة (PCB) الخاصة بالترددات اللاسلكية (RF) أمرًا ضروريًا للتغلب على تداخل الإشارات وضمان الأداء الأمثل للأجهزة. ومن خلال الاختيار الدقيق للمواد العازلة المناسبة للترددات العالية، والتخطيط الدقيق لترتيب الطبقات، والتحكم الصارم في مقاومة المسارات، واستخدام تقنيات تأريض وتدريع قوية، يمكنك الحد بنجاح من الضوضاء والتداخل الكهرومغناطيسي. تذكر أن كل مسار وفتحة توصيل ومستوى في تصميم الترددات اللاسلكية (RF) يعمل كهوائي أو مستقبل محتمل؛ لذا فإن التعامل مع التراص بأكمله كبيئة كهرومغناطيسية متماسكة ومضبوطة بدقة هو المفتاح لتحقيق سلامة إشارة لا مثيل لها.
