عند تصميم لوحات الدوائر المطبوعة (PCBs) المستخدمة في إلكترونيات الطاقة، أو مشغلات المحركات، أو مصفوفات مصابيح LED عالية الطاقة، تُعد إدارة التيارات العالية بأمان أحد أهم التحديات. وعلى عكس لوحات المنطق الرقمي حيث سلامة الإشارة نظرًا لأن هذا يمثل الشاغل الرئيسي، يجب أن تتحمل لوحات الدوائر المطبوعة (PCB) ذات التيار العالي طاقة كبيرة دون أن تتعطل أو تشتعل فيها النيران أو يتأثر عمرها الافتراضي سلبًا. وتتمثل الآلية الأساسية للتعامل مع ذلك في تحديد العرض الصحيح لمسارات الدوائر المطبوعة.
في هذا الدليل الشامل، سنتناول الجوانب العلمية والرياضية الكامنة وراء حساب العرض المثالي لمسارات لوحات الدوائر المطبوعة (PCB) في التطبيقات عالية التيار، والمعايير التي تحكم هذه الحسابات، بالإضافة إلى نصائح عملية لضمان سلامة وموثوقية تصميماتك.
فيزياء مسارات الدوائر المطبوعة (PCB) والتيار
يُعد مسار الدائرة المطبوعة (PCB) في الأساس سلكًا مسطحًا مستطيل الشكل. ومثل أي سلك، فإن له مقاومة محدودة. وتعتمد مقاومة المسار على طوله، ومساحة مقطعه العرضي (وهي العرض مضروبًا في السماكة)، ومقاومة النحاس. وعندما يتدفق التيار عبر هذه المقاومة، فإنه يولد حرارة وفقًا لقانون جول للتسخين (P = I²R).
إذا تجاوزت الحرارة الناتجة عن التيار معدل قدرة اللوحة المطبوعة (PCB) على تبديد تلك الحرارة في البيئة المحيطة، فسترتفع درجة حرارة المسار. وإذا ارتفعت درجة الحرارة بشكل مفرط، فقد تحدث عدة عواقب وخيمة. قد تتلف الركيزة FR4 (مادة الألياف الزجاجية التي تشكل معظم اللوحة) أو تحترق. وقد يفشل اللاصق الذي يربط النحاس بالركيزة، مما يتسبب في انفصال المسار أو انزلاقه عن اللوحة. وفي الحالات القصوى، قد يعمل المسار النحاسي نفسه كصمام أمان ويتبخر، مما يؤدي إلى قطع الدائرة تمامًا.
لذلك، فإن حساب العرض الصحيح للمسار يعد عملية تتعلق بإدارة الحرارة. فأنت تحدد أبعاد الموصل النحاسي بحيث يتمكن من توصيل التيار المطلوب مع الحفاظ على ارتفاع درجة حرارته ضمن حدود مقبولة وآمنة.
معيار IPC-2221 لحساب عرض المسارات
المعيار المعتمد في صناعة الإلكترونيات لحساب عرض المسار وارتفاع درجة الحرارة هو IPC-2221. يوفر هذا المعيار معادلات تجريبية مستمدة من اختبارات مكثفة لربط التيار بارتفاع درجة الحرارة ومساحة المقطع العرضي للمسار.
تُحدد العلاقة الأساسية بالصيغة التالية لحساب مساحة المقطع العرضي المطلوبة (A) بالميل المربع:
A = ( I / (k * ΔT^b) ) ^ (1/c)
المكان:
- I هو الحد الأقصى للتيار المستمر بالامبير.
- ΔT هو الارتفاع المسموح به في درجة الحرارة عن درجة الحرارة المحيطة، بالدرجات المئوية.
- A هي مساحة المقطع العرضي المطلوبة بالميل المربع.
- ك، ب، ج هي ثوابت تختلف حسب ما إذا كان المسار موجودًا على طبقة خارجية (معرضة للهواء) أم على طبقة داخلية (محاطة بالركيزة).
بالنسبة للطبقات الداخلية: k = 0.024، b = 0.44، c = 0.725
بالنسبة للطبقات الخارجية: k = 0.048، b = 0.44، c = 0.725
لاحظ أن الثابت ‘k’ للطبقات الخارجية يساوي ضعف الثابت الخاص بالطبقات الداخلية. ويعكس هذا حقيقة أن الطبقات الخارجية يمكنها تبديد الحرارة بشكل أكثر فعالية بكثير عن طريق الحمل الحراري والإشعاع إلى الهواء المحيط، في حين أن المسارات الداخلية معزولة حرارياً بواسطة مادة FR4 المحيطة بها. وكقاعدة عامة، يجب أن يكون عرض المسار الداخلي ضعف عرض المسار الخارجي تقريبًا حتى يتمكن من حمل نفس التيار عند ارتفاع معين في درجة الحرارة.
كيفية حساب عرض مسار الدائرة المطبوعة (PCB) للتيار العالي
يُعد حساب العرض المطلوب عملية منهجية. اتبع هذه الخطوات لضمان تحديد أبعاد دقيقة وآمنة لمسارات التيار العالي الخاصة بك.
الخطوة 1: تحديد الحد الأقصى للتيار
حدد الحد الأقصى للتيار المستمر (القيمة الفعالة أو التيار المستمر) الذي سيتعين على المسار تحمله في أسوأ ظروف التشغيل على الإطلاق. لا تستخدم التيار المتوسط إذا كان التيار الذروي مستمرًا لفترات طويلة. احرص دائمًا على التصميم بناءً على أسوأ السيناريوهات لضمان هامش أمان.
الخطوة 2: تحديد الارتفاع المسموح به في درجة الحرارة (ΔT)
حدد ارتفاع درجة الحرارة المقبول. وهو الفرق بين درجة الحرارة القصوى للتشغيل للوحة الدوائر المطبوعة (PCB) ودرجة الحرارة المحيطة القصوى التي سيعمل فيها الجهاز. على سبيل المثال، إذا كان منتجك يعمل في بيئة تبلغ درجة حرارتها 40 درجة مئوية وكانت مادة لوحة الدوائر المطبوعة (PCB) مصنفة لدرجة حرارة 105 درجة مئوية، فإن الارتفاع الأقصى المطلق لدرجة الحرارة يبلغ 65 درجة مئوية. ومع ذلك، فإن الممارسة الهندسية الشائعة والآمنة هي التصميم على أساس ارتفاع في درجة الحرارة يتراوح بين 10 درجات مئوية و20 درجة مئوية لإطالة عمر اللوحة وتجنب ظهور النقاط الساخنة.
الخطوة 3: تحديد سماكة النحاس

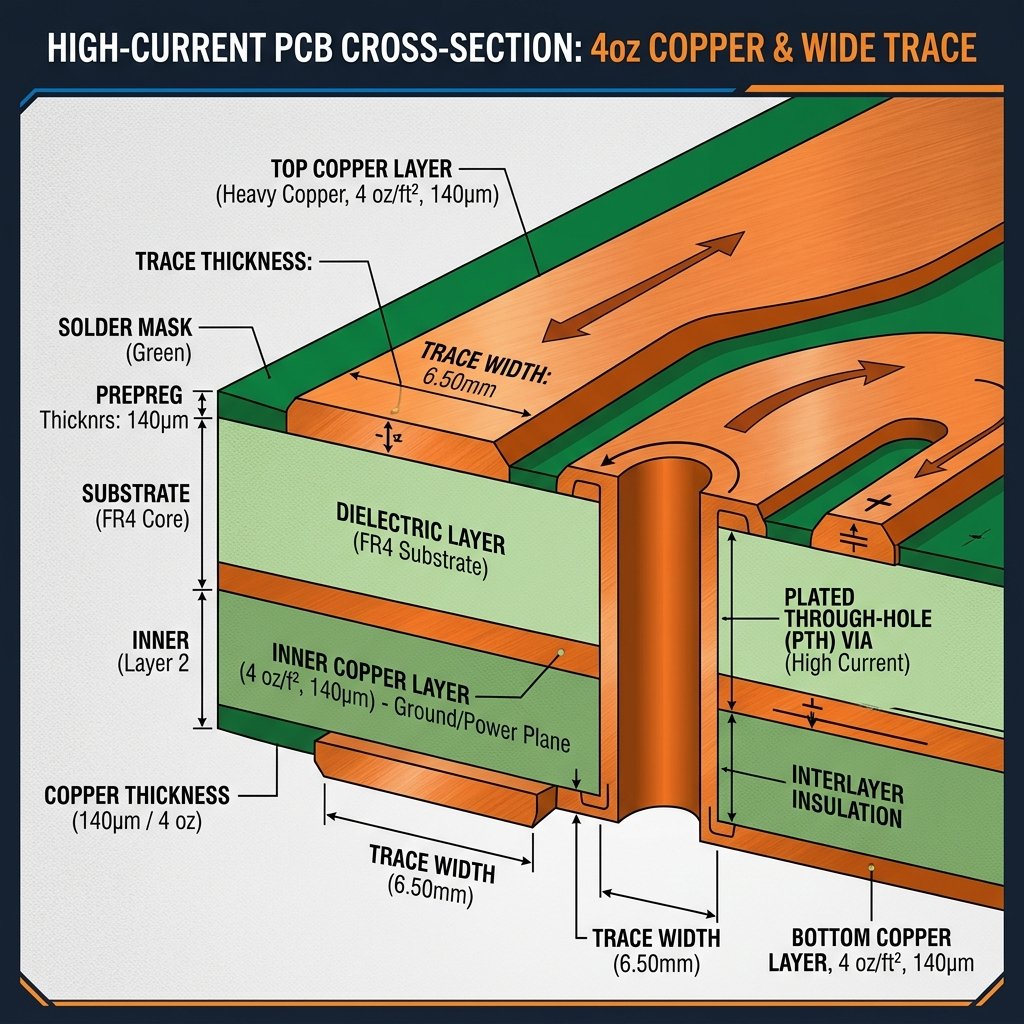

اختر وزن النحاس لطبقة لوحة الدوائر المطبوعة (PCB) الخاصة بك. تستخدم اللوحات القياسية 1 أونصة/قدم مربع (وهو ما يعادل سماكة تبلغ حوالي 1.37 ميل أو 35 ميكرومتر). أما بالنسبة للتصاميم التي تتطلب تيارًا عاليًا، فغالبًا ما يستخدم المصممون 2 أونصة/قدم مربع، أو 3 أونصة/قدم مربع، أو حتى نحاسًا أثقل من ذلك. ويعني النحاس الأكثر سمكًا مساحة مقطع عرضي أكبر لنفس عرض المسار، مما يتيح لك نقل تيار أكبر في مساحة أفقية أصغر.
الخطوة 4: استخدم صيغة IPC-2221
أدخل التيار وارتفاع درجة الحرارة المسموح به في معادلة IPC-2221 لحساب مساحة المقطع العرضي المطلوبة. أو يمكنك بدلاً من ذلك استخدام إحدى الآلات الحاسبة المجانية العديدة المتوفرة عبر الإنترنت لحساب عرض مسارات لوحات الدوائر المطبوعة (PCB)، والتي تعمل على أتمتة هذه المعادلة وتمنع حدوث أخطاء الحساب اليدوي.
الخطوة 5: حساب العرض النهائي
بمجرد الحصول على مساحة المقطع العرضي المطلوبة (A)، قسّمها على سماكة النحاس (t) للطبقة التي اخترتها لتحديد الحد الأدنى لعرض المسار (W).
W = A / t
تأكد من اتساق وحدات القياس المستخدمة (على سبيل المثال، المساحة بالميل المربع، والسماكة بالميل، والعرض الناتج بالميل).
اعتبارات عملية لتصميمات الدوائر ذات التيار العالي
ورغم أن آلة الحساب IPC-2221 توفر أساسًا متينًا، فإن تصميم لوحات الدوائر المطبوعة (PCB) في الواقع العملي يتطلب أخذ عوامل عملية إضافية في الاعتبار.

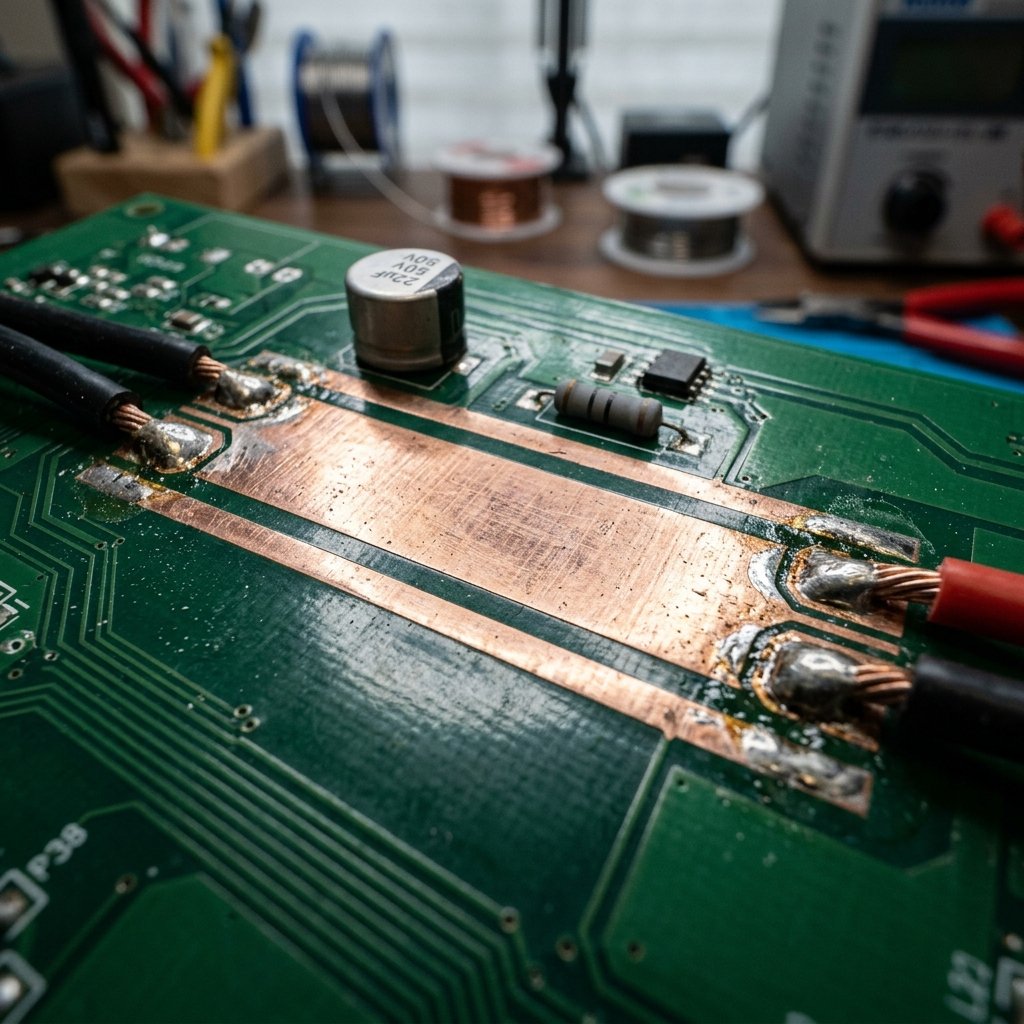

الاستخدام تدفقات النحاس والمضلعات: في حالة التيارات العالية جدًّا (على سبيل المثال، التي تزيد عن 10 أمبير أو 20 أمبير)، تصبح المسارات البسيطة عريضة بشكل غير عملي. وبدلاً من توجيه مسار عريض، استخدم مضلعات نحاسية أو مستويات صلبة لربط العقد ذات التيار العالي. فهذا يزيد مساحة النحاس إلى أقصى حد، مما يقلل المقاومة بشكل كبير ويحسن عملية تبديد الحرارة.
التخفيف الحراري: عند توصيل المكونات بأجهزة كبيرة،, الطائرات ذات التيار العالي, ، استخدم التخفيف الحراري الوسادات. وبدون وجود فتحات للتبريد، ستعمل الطبقة النحاسية الضخمة كمبدد حراري أثناء عملية اللحام، مما يجعل من الصعب جدًّا تسخين الوصلة بدرجة كافية لتشكيل اتصال لحام سليم، وهو ما يؤدي إلى وجود وصلات لحام باردة واحتمال حدوث عطل.
مسارات توصيل التيار: إذا كان لا بد من انتقال تيار عالي من طبقة إلى أخرى، فنادراً ما تكفي فتحة توصيل واحدة. يجب عليك حساب السعة الحالية للفتحة بناءً على حجم المثقاب وسماكة الطلاء. غالبًا ما ستحتاج إلى استخدام مجموعة من الثقوب المتعددة (الربط بالثقوب) لنقل التيارات العالية بين الطبقات بأمان دون حدوث تسخين مفرط.
اجعل التتبع قصيرًا: تتناسب المقاومة الإجمالية للمسار مع طوله. ولتقليل انخفاض الجهد وتبديد الطاقة إلى أدنى حد ممكن، يجب أن تكون مسارات التيار العالي قصيرة ومباشرة قدر الإمكان. ويعد وضع المكونات أمرًا بالغ الأهمية؛ لذا يجب تجميع مكونات الطاقة معًا لتقليل مسافات التوصيل إلى أدنى حد ممكن.
الخاتمة
إن الحساب الدقيق لعرض مسارات لوحات الدوائر المطبوعة (PCB) في التطبيقات ذات التيار العالي ليس مجرد ممارسة موصى بها فحسب؛ بل هو مطلب أساسي للسلامة والموثوقية. ومن خلال فهم العلاقة بين التيار والمقاومة وسماكة النحاس وارتفاع درجة الحرارة، وبالاعتماد على معايير مثل IPC-2221، يمكن للمصممين ضمان قدرة لوحاتهم على التعامل مع الطاقة العالية بكفاءة. تذكر دائمًا أن تصمم لسيناريوهات أسوأ الحالات، وأن تضع في اعتبارك استخدام نحاس أكثر سماكة أو صب متعدد الأضلاع للتعامل مع التيارات القصوى، ولا تقلل أبدًا من أهمية إدارة الحرارة في تصميم إلكترونيات الطاقة.
الأسئلة الشائعة
ماذا يحدث إذا كان مسار الدائرة المطبوعة (PCB) ضيقًا جدًّا بحيث لا يتحمل التيار العالي؟
إذا كان مسار الدائرة المطبوعة (PCB) ضيقًا جدًّا بالنسبة للتيار الذي يحمله، فإن مقاومته تؤدي إلى تبديد الطاقة على شكل حرارة. وإذا تجاوزت الحرارة المتولدة قدرة التبريد، فسوف ترتفع درجة حرارة المسار، مما قد يؤدي إلى إتلاف الركيزة الخاصة بالدائرة المطبوعة، أو انفصال طبقة النحاس، أو نشوب حريق.
هل تؤثر سماكة النحاس على العرض المطلوب للمسار؟
نعم، فالنحاس الأكثر سمكًا (مثل 2 أونصة أو 3 أونصات) يتيح استخدام مسارات أضيق لأن المساحة الإجمالية للمقطع العرضي هي التي تحدد بشكل أساسي قدرة حمل التيار. فكلما زاد السمك، قلّت الحاجة إلى العرض لتحقيق نفس المساحة.
هل تختلف الطبقات الداخلية عن الطبقات الخارجية في حساب عرض المسارات؟
نعم، تتطلب مسارات الطبقات الداخلية عرضًا أكبر مقارنةً بمسارات الطبقات الخارجية عند مرور نفس التيار. ويرجع ذلك إلى أن الطبقات الداخلية معزولة بمادة FR4 أو مواد أخرى تشكل الركيزة، مما يؤدي إلى احتباس الحرارة، في حين أن الطبقات الخارجية يمكنها تبديد الحرارة بشكل أكثر كفاءة في الهواء المحيط.
