في العصر الحديث تصميم لوحات الدوائر المطبوعة (PCB) عالية السرعة, ، تُعد سلامة الطاقة من أهم الشواغل. تتمثل إحدى الطرق الأساسية لضمان استقرار تزويد الطاقة والتخفيف من الضوضاء عالية التردد في الاستخدام الفعال لمكثفات الفصل. ولا يعد وضع مكثفات الفصل في المكان المناسب على لوحة الدوائر المطبوعة (PCB) مجرد توصية فحسب، بل هو ضرورة حاسمة لضمان التشغيل الموثوق للميكروكونترولرات، ووحدات FPGA، والدوائر المتكاملة (ICs) الأخرى.
لماذا تُعد مكثفات الفصل مهمة؟
عندما يغير الدائرة المتكاملة (IC) حالتها، فإنها تتطلب اندفاعًا مفاجئًا في التيار. ويتميز كل من مصدر الطاقة والمسارات التي تؤدي إلى الدائرة المتكاملة بمقدار من الحث المتأصل، والذي يقاوم هذا التغير السريع في التيار. ويؤدي هذا الحث إلى انخفاض موضعي في الجهد (يُشار إليه غالبًا باسم «ارتداد الأرض» أو «انخفاض الجهد»)، مما قد يؤدي إلى حدوث أخطاء منطقية أو إعادة ضبط النظام. تعمل مكثفات الفصل كخزانات طاقة محلية، حيث تزود الدائرة المتكاملة بالتيار الفوري اللازم وتتجاوز الحث الطفيلي لشبكة توزيع الطاقة (PDN) الأوسع نطاقًا.

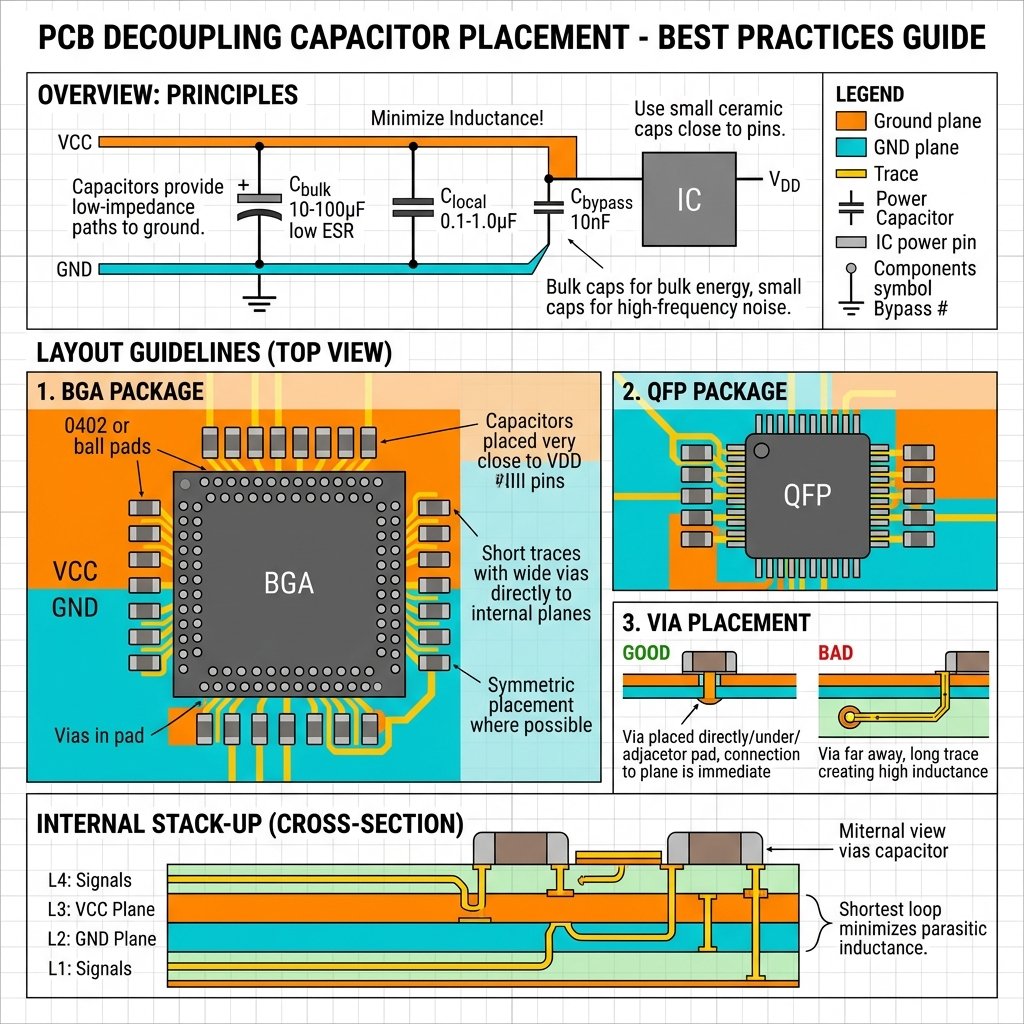

المبادئ الأساسية لتوزيع مكثفات الفصل
القاعدة الذهبية لعزل التيار بسيطة: تقليل محاثة الحلقة بين المكثف وأطراف الدائرة المتكاملة التي يتم عزلها. وتشمل هذه الحلقة المسار الممتد من المكثف إلى طرف التغذية، مروراً بالدائرة المتكاملة، ثم إلى طرف التأريض، ثم العودة إلى المكثف. لتقليل مساحة هذه الحلقة ومحاثة الدائرة المرتبطة بها إلى الحد الأدنى، اتبع الإرشادات الأساسية التالية:

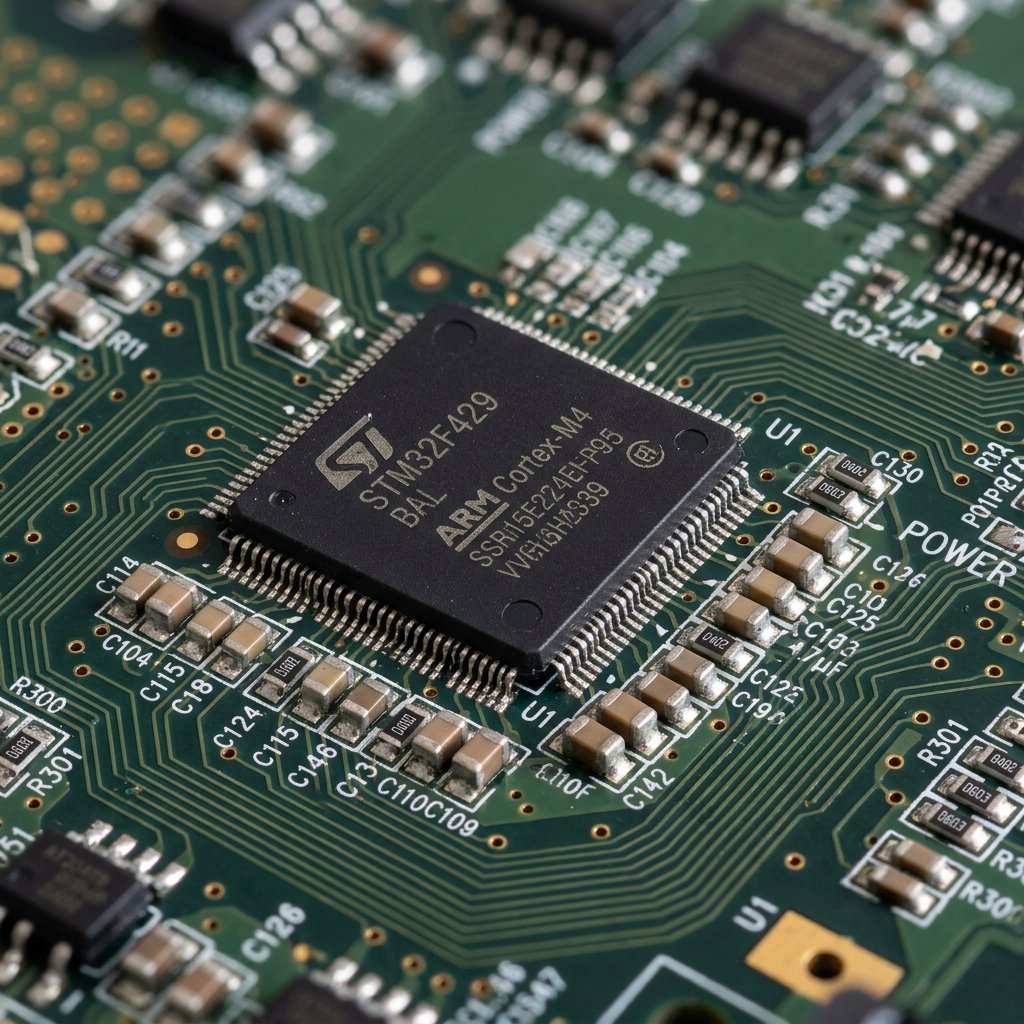

- القرب هو المفتاح: ضع مكثف الفصل في أقرب مكان ممكن من دبابيس الطاقة والأرضية في الدائرة المتكاملة. فحتى بضعة ملليمترات إضافية من المسار يمكن أن تسبب حثًا طفيليًّا كبيرًا عند الترددات العالية، مما يؤدي إلى انخفاض شديد في فعالية المكثف.
- تقليل عدد المسارات وطولها إلى الحد الأدنى: إذا كان لا بد من استخدام فتحات توصيل (vias) لتوصيل المكثف بـ مستويات الطاقة الداخلية أو مستويات التأريض, ، اجعلها قصيرة قدر الإمكان. ضع الثقوب بجوار نقاط التوصيل الخاصة بالمكثف مباشرةً. والأفضل من ذلك، قم بتوصيل المكثف مباشرةً بأطراف الدائرة المتكاملة على نفس الطبقة السطحية إذا سمح مسار التوصيل بذلك.
- القيمة مهمة: استخدم مزيجًا من قيم المكثفات. تتميز المكثفات ذات القيم الأصغر (مثل 0.1 µF و0.01 µF) بمقاومة تسلسلية مكافئة (ESL) أقل وتستجيب بشكل أفضل للتغيرات المؤقتة عالية التردد. أما المكثفات الكبيرة الحجم (مثل 10 µF) فتتعامل مع طفرات التيار ذات الترددات المنخفضة.
كيفية تركيب مكثفات الفصل خطوة بخطوة
اتبع هذا النهج المنهجي لتحقيق أفضل وضع لمكثفات فصل الدوائر المطبوعة (PCB) لضمان سلامة إمداد الطاقة.
-
تحديد أطراف التوصيل الكهربائية:
ابدأ بتحديد جميع أزواج أطراف التوصيل الخاصة بالطاقة والتأريض في الدائرة المتكاملة التي تتطلب فصلًا وفقًا لورقة البيانات.
-
اختر قيم المكثفات:
اختر قيم المكثفات المناسبة بناءً على نطاق تردد الضوضاء المتوقع. تتضمن التكوينات النموذجية مكثفًا خزفيًّا بسعة 0.1 ميكروفاراد بالقرب من الدبوس ومكثفًا كبيرًا بسعة 1 ميكروفاراد أو 10 ميكروفاراد بالقرب منه.
-
ضع أصغر مكثف أولاً:
ضع المكثف ذي القيمة الأصغر (أقل ESL) في أقرب مكان ممكن من دبابيس الدائرة المتكاملة. وهذا يضمن التخفيف الفوري للضوضاء ذات التردد الأعلى.
-
روابط المسارات:
قم بتوجيه مسارات قصيرة وعريضة لربط لوحات المكثف بأطراف الدائرة المتكاملة. تجنب المسارات الطويلة والرفيعة التي تزيد من الحث.
-
وضع المسارات بشكل مثالي:
في حالة التوصيل بالطبقات الداخلية، يجب وضع الثقوب الموصلة بجوار لوحات المكثف مباشرةً أو حتى داخلها (ثقب موصل داخل اللوحة، إذا سمحت إمكانيات التصنيع بذلك).
اعتبارات متقدمة

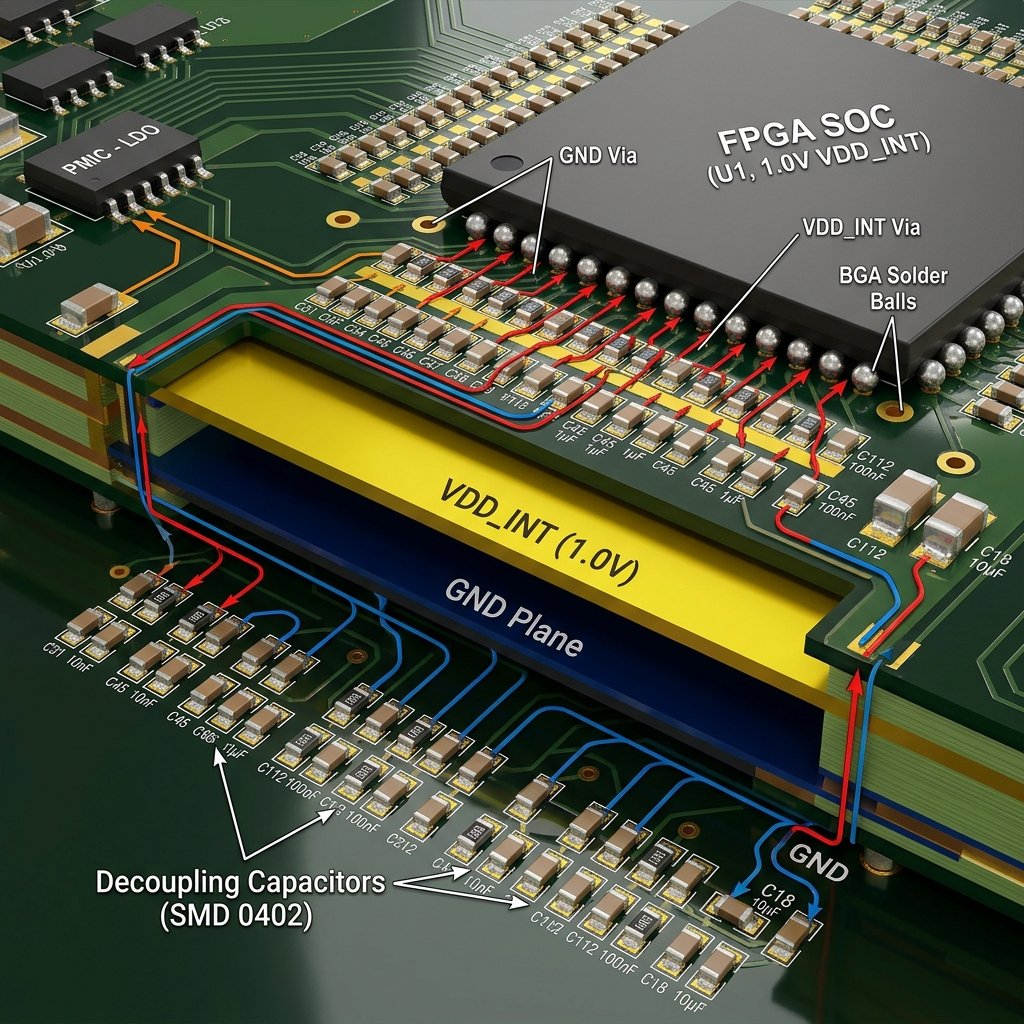

بالنسبة للوحات الدوائر المطبوعة شديدة التعقيد التي تحتوي على حزم BGA (شبكة الكرات) كثيفة، قد يكون من المستحيل وضع المكثفات على الطبقة العلوية بجوار الدائرة المتكاملة. في مثل هذه الحالات، ضع مكثفات الفصل على الطبقة السفلية للوحة الدوائر المطبوعة، مباشرةً أسفل الدائرة المتكاملة. يضمن هذا النهج إبقاء محاثة الحلقة منخفضة للغاية لأن طول الثقب لا يتجاوز سماكة اللوحة.
الأسئلة الشائعة
ماذا يحدث إذا تم وضع مكثفات الفصل على مسافة بعيدة جدًا؟
إذا تم وضع مكثف الفصل على مسافة بعيدة جدًا عن الدائرة المتكاملة، فإن المسار الذي يربط بينهما يعمل كملف حثي. وتؤدي هذه الزيادة في الحث إلى منع المكثف من توفير التيار بالسرعة الكافية أثناء الحالات الانتقالية عالية التردد، مما يجعله غير فعال وقد يتسبب في حدوث خلل في الدائرة المتكاملة أو انبعاث تداخل كهرومغناطيسي (EMI).
هل يمكنني استخدام مكثف واحد كبير بدلاً من عدة مكثفات صغيرة؟
لا، هذا غير مستحسن. فالمكثفات الكبيرة (مثل المكثفات الإلكتروليتية أو مكثفات التنتالوم الكبيرة) تتميز عمومًا بمقدار أعلى من الحث التسلسلي المكافئ (ESL). ورغم قدرتها على تخزين كمية كبيرة من الطاقة، إلا أنها لا تستطيع تفريغها بالسرعة الكافية للتعامل مع ضوضاء التبديل عالية التردد. تتميز المكثفات الخزفية الصغيرة بحث تسلسلي مكافئ (ESL) منخفض جدًّا وتستجيب بسرعة للتغيرات العابرة عالية التردد. ويؤدي استخدام مزيج من الأحجام المختلفة إلى تغطية نطاق واسع من الترددات.
هل يجب توصيل المكثف بالدائرة المتكاملة أولاً، أم توصيل الثقب بسطح التغذية؟
يجب أن ينطلق المسار الحالي من طائرة نفاثة, ، عبر الفتحة، إلى الـ لوحة المكثف, ، ثم إلى طرف الدائرة المتكاملة. ويضمن هذا التكوين أن تستمد الدائرة المتكاملة الطاقة من مخزون الطاقة الموضعي للمكثف، بدلاً من استمدادها مباشرةً من مستوى الطاقة الذي يتسم بمستوى ضوضاء أعلى.
الخاتمة
يُعد إتقان وضع مكثفات الفصل في لوحات الدوائر المطبوعة (PCB) مهارة أساسية لأي مهندس أجهزة. ومن خلال إعطاء الأولوية للقرب، وتقليل محاثة الحلقة إلى أدنى حد، واختيار المزيج المناسب من قيم المكثفات، يمكنك ضمان إنشاء شبكة توزيع طاقة قوية. وتُعد شبكة توزيع الطاقة (PDN) المستقرة الأساس الذي تُبنى عليه الأجهزة الإلكترونية الموثوقة وعالية الأداء.
