في مجال الإلكترونيات الحديثة عالية السرعة، فإن تركيب لوحات الدوائر المطبوعة المكونة من 8 طبقات أصبح خيارًا معتادًا للمهندسين الباحثين عن التوازن بين الكثافة العالية للمكونات، والأداء الممتاز سلامة الإشارة, ، والفعالية من حيث التكلفة. يتطلب تصميم لوحة مكونة من 8 طبقات تخطيطًا دقيقًا واستراتيجيات توجيه متقدمة لضمان الأداء الأمثل، وتقليل التداخل الكهرومغناطيسي (EMI) إلى أدنى حد، والحفاظ على سلامة إمداد الطاقة. سيستكشف هذا الدليل الشامل أفضل الممارسات وتقنيات التوجيه المتقدمة لتحسين تركيب لوحات الدوائر المطبوعة (PCB) المكونة من 8 طبقات.
فهم تركيب لوحات الدوائر المطبوعة المكونة من 8 طبقات
يوفر التراص النموذجي للوحة الدوائر المطبوعة (PCB) المكون من 8 طبقات عددًا كافيًا من الطبقات لفصل الإشارات الحرجة عالية السرعة عن مستويات الطاقة والتأريض، مما يقلل بشكل فعال من التداخل وعدم توافق المعاوقة. وتتمثل الميزة الرئيسية لتكوين 8 طبقات مقارنةً بالتكوين المكون من 4 أو 6 طبقات في توفر مستويات أرضية وطاقة أكثر صلابة، مما يوفر مسارات عودة أفضل وحماية للمسارات الحساسة.

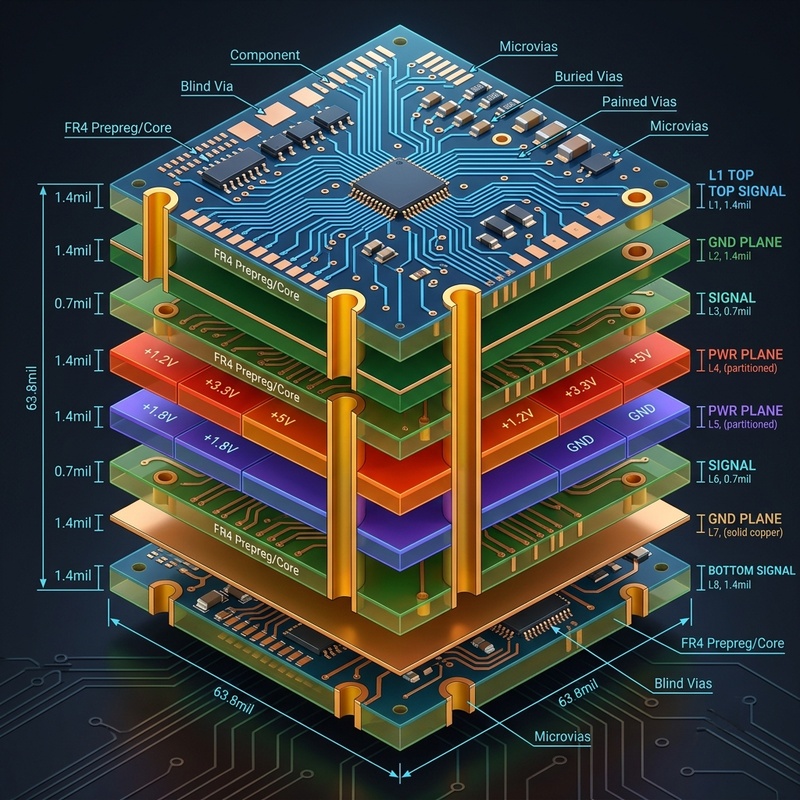

عند تحديد تركيبة الطبقات، يُعد ترتيب طبقات الإشارات والطاقة والتأريض أمرًا بالغ الأهمية. ومن الترتيبات الشائعة والفعالة للغاية ما يلي:
- الطبقة 1 (العلوية): الإشارات عالية السرعة، والمكونات
- الطبقة الثانية: صلب المستوى الأرضي
- الطبقة الثالثة: الإشارة (التوجيه الداخلي عالي السرعة)
- الطبقة الرابعة: طائرة كهربائية
- الطبقة الخامسة: مستوى أرضي صلب
- الطبقة السادسة: الإشارة (التوجيه الداخلي عالي السرعة)
- الطبقة 7: مستوى أرضي صلب
- الطبقة 8 (السفلية): الإشارات، المكونات
استراتيجيات التوجيه المتقدمة

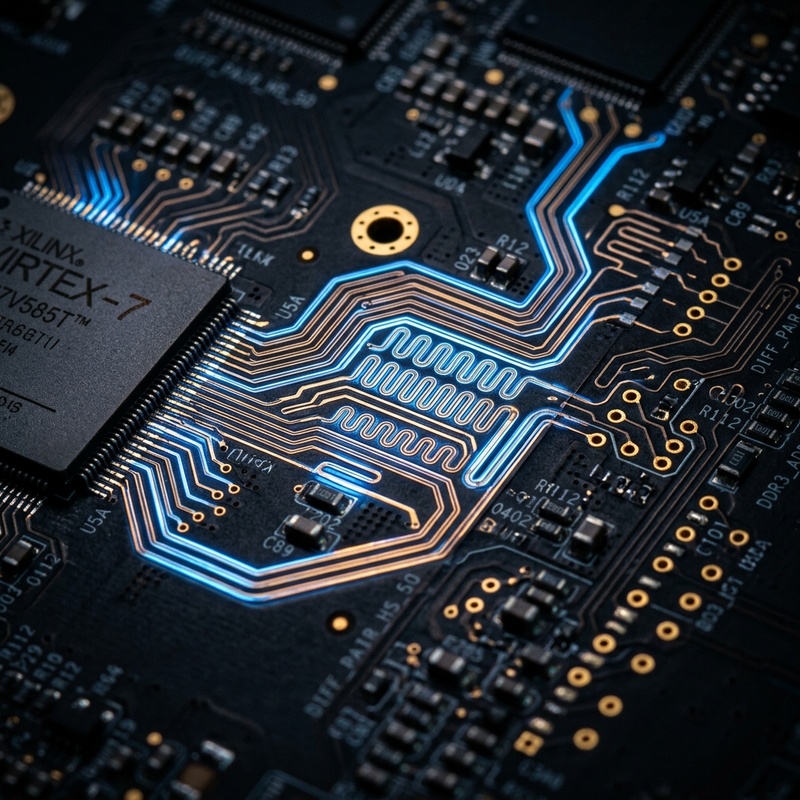

لا يقتصر تخطيط مسارات لوحة الدوائر المطبوعة ذات الثماني طبقات على مجرد توصيل المسامير فحسب، بل يتطلب فهمًا عميقًا لنظرية خطوط النقل،, التحكم في المعاوقة, ، وسلامة الإشارة.
1. التحكم في المعاوقة وعرض المسار
يُعد الحفاظ على ثبات المعاوقة عبر مسارات التوصيل عالية السرعة أمرًا بالغ الأهمية. فأي تباين قد يتسبب في انعكاس الإشارات وتدهور جودتها. احسب القيمة المطلوبة عرض التتبع والتباعد وفقًا للمادة العازلة ومعلمات التراص التي تحددها الشركة المصنعة للوحة الدوائر المطبوعة (PCB). ويُعد استخدام الأزواج التفاضلية أمرًا ضروريًا للواجهات عالية السرعة مثل USB وHDMI وPCIe. تأكد من أن طول المسارات الموجبة والسالبة في الزوج التفاضلي متطابق تمامًا لتجنب حدوث انزياح في الطور وضوضاء الوضع المشترك.
2. الحد من التداخل
يحدث التداخل عندما يؤدي المجال الكهرومغناطيسي لأحد المسارات إلى تحريض جهد كهربائي أو تيار في مسار مجاور. في تصميم لوحات الدوائر المطبوعة المكونة من 8 طبقات، يمكنك الحد من التداخل من خلال:
- زيادة المسافة بين المسارات المتوازية (وفقًا لقاعدة 3W التي تنص على أن تكون المسافة ثلاثة أضعاف عرض المسار).
- توجيه طبقات الإشارات المتجاورة بشكل متعامد (عمودي) فيما بينها لتقليل الاقتران المتوازي إلى أدنى حد.
- الاستفادة الفعالة من الأسطح الأرضية لعزل طبقات الإشارات.
3. عبر الإدارة
تُعد الثقوب (الفياس) ضرورية لنقل الإشارات بين الطبقات، لكنها تتسبب في انقطاعات في المعاوقة. يجب تقليل استخدام الثقوب إلى أدنى حد ممكن في المسارات الحرجة عالية السرعة. وعندما يكون استخدام الثقوب أمراً لا مفر منه، استخدم ثقوب العودة إلى الأرض القريبة لتوفير مسار متواصل مسار الإرجاع بالنسبة لمكونات الإشارات عالية التردد. يُنصح باستخدام ثقوب التوصيل العمياء أو المدفونة في التصميمات ذات الكثافة العالية للغاية، على الرغم من أن ذلك يؤدي إلى زيادة تكاليف التصنيع.
كيفية تصميم تراص فعال لوحات الدوائر المطبوعة (PCB) المكون من 8 طبقات
اتبع هذه الخطوات لإنشاء تصميم متين وفعال لتراص لوحات الدوائر المطبوعة (PCB) المكون من 8 طبقات.
الخطوة 1: تحديد متطلبات الإشارة
تحديد جميع الإشارات عالية السرعة والمسارات التناظرية ومتطلبات الطاقة. تجميع الإشارات ذات الصلة معًا لتبسيط عملية التوجيه وتخصيص الطبقات.
الخطوة 2: تعيين مستويات التأريض والطاقة
خصص طبقات مخصصة لمستويات التأريض الصلبة ومستويات الطاقة. تأكد من أن طبقات الإشارات عالية السرعة تكون متاخمة مباشرةً لمستوى تأريض صلب لتوفير مسار عودة منخفض المقاومة.
الخطوة 3: وضع إرشادات التوجيه
قم بوضع قواعد التصميم الخاصة بعرض المسارات، والمسافات بينها، ومتطلبات الأزواج التفاضلية، والقيم المستهدفة للمقاومة قبل البدء في عملية التوجيه.
الخطوة 4: توجيه الإشارات الحيوية أولاً
أعطِ الأولوية لتوجيه أزواج التباين عالية السرعة، ودوائر التوقيت، والإشارات التناظرية الحساسة. احرص على أن تكون مسارات هذه الإشارات قصيرة ومباشرة قدر الإمكان.
الخطوة 5: إجراء تحليل سلامة الإشارة
استخدام أدوات المحاكاة للتحقق من مطابقة المعاوقة، ومستويات التداخل، وسلامة الطاقة طوال مرحلة التصميم.
الأسئلة الشائعة
لماذا يُفضل استخدام تصميم لوحات الدوائر المطبوعة المكونة من 8 طبقات بدلاً من 6 طبقات؟
يوفر التصميم المكون من 8 طبقات طبقتين إضافيتين، مما يتيح إنشاء مستويات أرضية أكثر صلابة. ويؤدي ذلك إلى تحسين التوافق الكهرومغناطيسي (EMC) بشكل ملحوظ، وتوفير حماية أفضل للإشارات عالية السرعة، وإنشاء شبكات توزيع طاقة أكثر نظافة مقارنةً بالتصميم المكون من 6 طبقات.
ما هو الترتيب الأمثل للطبقات في لوحة الدوائر المطبوعة المكونة من 8 طبقات؟
ورغم أن ذلك يعتمد على التصميم المحدد، إلا أن الترتيب الأمثل الشائع هو: الإشارة 1، الأرض، الإشارة 2، الطاقة، الأرض، الإشارة 3، الأرض، الإشارة 4. ويضمن ذلك أن تكون لكل طبقة توجيه عالية السرعة مستوى مرجعي صلب مجاور.
كيف يمكنني التحكم في المعاوقة في تصميمي المكون من 8 طبقات؟
يتم التحكم في المعاوقة من خلال الحساب الدقيق لعرض المسار، وسُمك المسار، والثابت العازل لمادة لوحة الدوائر المطبوعة (PCB)، والمسافة إلى المستوى المرجعي المجاور. وتحتوي معظم أدوات تصميم لوحات الدوائر المطبوعة الحديثة على حاسبات معاوقة مدمجة للمساعدة في تحديد هذه المعلمات.
الخاتمة
إتقان تركيب لوحات الدوائر المطبوعة المكونة من 8 طبقات وهو أمر ضروري لتطوير أجهزة إلكترونية معقدة وعالية الأداء. ومن خلال تطبيق استراتيجيات التوجيه المتقدمة هذه، والتخطيط الدقيق لترتيب الطبقات، والاختبار الدقيق لسلامة الإشارة، يمكنك ضمان تلبية تصميماتك للمتطلبات الصارمة للتكنولوجيا الحديثة. احرص دائمًا على العمل عن كثب مع الشركة المصنعة للوحات الدوائر المطبوعة (PCB) في المراحل المبكرة من عملية التصميم للتأكد من خصائص المواد وقدرات التصنيع، مما يضمن نجاح عملية التصنيع.
