ينطوي تصميم لوحات الدوائر المطبوعة (PCB) المخصصة لتطبيقات الجهد العالي على تحديات فريدة. وعلى عكس الدوائر ذات الجهد المنخفض، فإن تصميمات الجهد العالي معرضة لحدوث قوس كهربائي، والسعة الطفيلية، وانهيار العزل إذا لم تتم إدارتها بشكل سليم. ومن بين معايير التصميم الأكثر أهمية ما يلي: التصفية و المسافة الكهربائية المسافات. يُعد فهم قواعد التباعد الصحيحة في لوحات الدوائر المطبوعة (PCB) ذات الجهد العالي وتطبيقها أمرًا ضروريًا لضمان سلامة المنتج وموثوقيته وامتثاله للمعايير الدولية مثل IEC 60950 وIPC-2221.
ما المقصود بـ«مسافة الأمان في لوحات الدوائر المطبوعة»؟
في سياق تصميم لوحات الدوائر المطبوعة (PCB)، يُعرَّف «المسافة الآمنة» بأنها أقصر مسافة في الهواء بين جزأين موصلين (مثل وسادات المكونات أو آثار النحاس). يمكن أن يؤدي الجهد العالي إلى تأين الهواء وتحويله إلى مادة موصلة، مما يؤدي إلى حدوث قوس كهربائي بين هذه الموصلات إذا كانت قريبة جدًّا من بعضها. يبلغ جهد الانهيار للهواء حوالي 3 كيلوفولت لكل مليمتر، على الرغم من أن هذا القيمة قد تختلف بشكل كبير بناءً على عوامل بيئية مثل الرطوبة ودرجة الحرارة والضغط الجوي.
عند تصميم دوائر الجهد العالي، فإن الحفاظ على مسافة أمان كافية بين مكونات لوحات الدوائر المطبوعة (PCB) يمنع حدوث القوس الكهربائي. ويعد هذا الأمر بالغ الأهمية بشكل خاص في التطبيقات التي تتطلب مستوى عالٍ من السلامة، مثل الأجهزة الطبية، وإلكترونيات السيارات، ومصادر الطاقة الصناعية. ولا تعتمد المسافة المطلوبة على جهد التشغيل الأقصى فحسب، بل تعتمد أيضًا على بيئة التشغيل ودرجة التلوث.
المسافة الزحفية مقابل المسافة العازلة: ما الفرق بينهما؟
في حين أن المسافة الحرة هي أقصر مسافة عبر الهواء،, المسافة الكهربائية هي أقصر مسافة على سطح المادة العازلة (ركيزة لوحة الدوائر المطبوعة) بين جزأين موصّلين. ويُعد كل من «المسافة الآمنة» و«مسافة الزحف» في لوحات الدوائر المطبوعة ذات الجهد العالي مفهومين مرتبطين ولكنهما متميزان.
يُعد مسار التسرب أمرًا بالغ الأهمية لأن سطح لوحة الدوائر المطبوعة (PCB) قد يتلوث بالغبار أو الرطوبة أو جسيمات موصلة أخرى بمرور الوقت (وهو مفهوم يُقاس بدرجة التلوث). ويمكن لهذه الملوثات أن تشكل مسارًا موصلاً عبر السطح العازل، مما يؤدي إلى ظاهرة تُعرف باسم «التتبع». ويمكن أن يؤدي التسرب الكهربائي في النهاية إلى تفحيم الركيزة، مما يسبب قصرًا دائمًا في الدائرة الكهربائية ويشكل خطر حريق شديدًا.
ونظرًا لأن مسافة الزحف يجب أن تتبع خطوط السطح، فإنها تكون دائمًا مساوية لمسافة الفصل أو أكبر منها. وعندما يتعذر تحقيق مسافة الزحف المطلوبة على سطح لوحة مسطح، غالبًا ما يلجأ المصممون إلى تقنيات مثل حفر فتحات أو أخاديد على شكل حرف V بين عقد الجهد العالي لزيادة المسافة السطحية دون تغيير التخطيط المادي.
معايير السلامة الأساسية لتصميم لوحات الدوائر المطبوعة (PCB) ذات الجهد العالي
تحدد العديد من المعايير الدولية الحد الأدنى لمتطلبات المسافة الفاصلة بين مكونات لوحات الدوائر المطبوعة (PCB) في حالة الجهد العالي ومسافة التسرب الكهربائي. ومن بين المعايير الأكثر استخدامًا ما يلي:
- IPC-2221: المعيار العام لتصميم اللوحات المطبوعة. ويوفر جداول مرجعية للمسافات الآمنة ومسافات التسرب الكهربائي بناءً على مستويات الجهد.
- IEC 60950-1 / IEC 62368-1: معايير تكنولوجيا المعلومات ومعدات الصوت والفيديو. وتركز هذه المعايير بشكل كبير على سلامة المستخدم، من خلال فصل الدوائر الكهربائية الخطرة ذات الجهد العالي (الأولية) عن الدوائر ذات الجهد المنخفض التي يمكن للمستخدم الوصول إليها (الثانوية).
- IEC 60664-1: يتناول تنسيق العزل للمعدات داخل أنظمة الجهد المنخفض. ويقدم مفاهيم مثل فئات الجهد الزائد ودرجات التلوث لتحديد المسافات العازلة ومسافات التسرب الكهربائي.

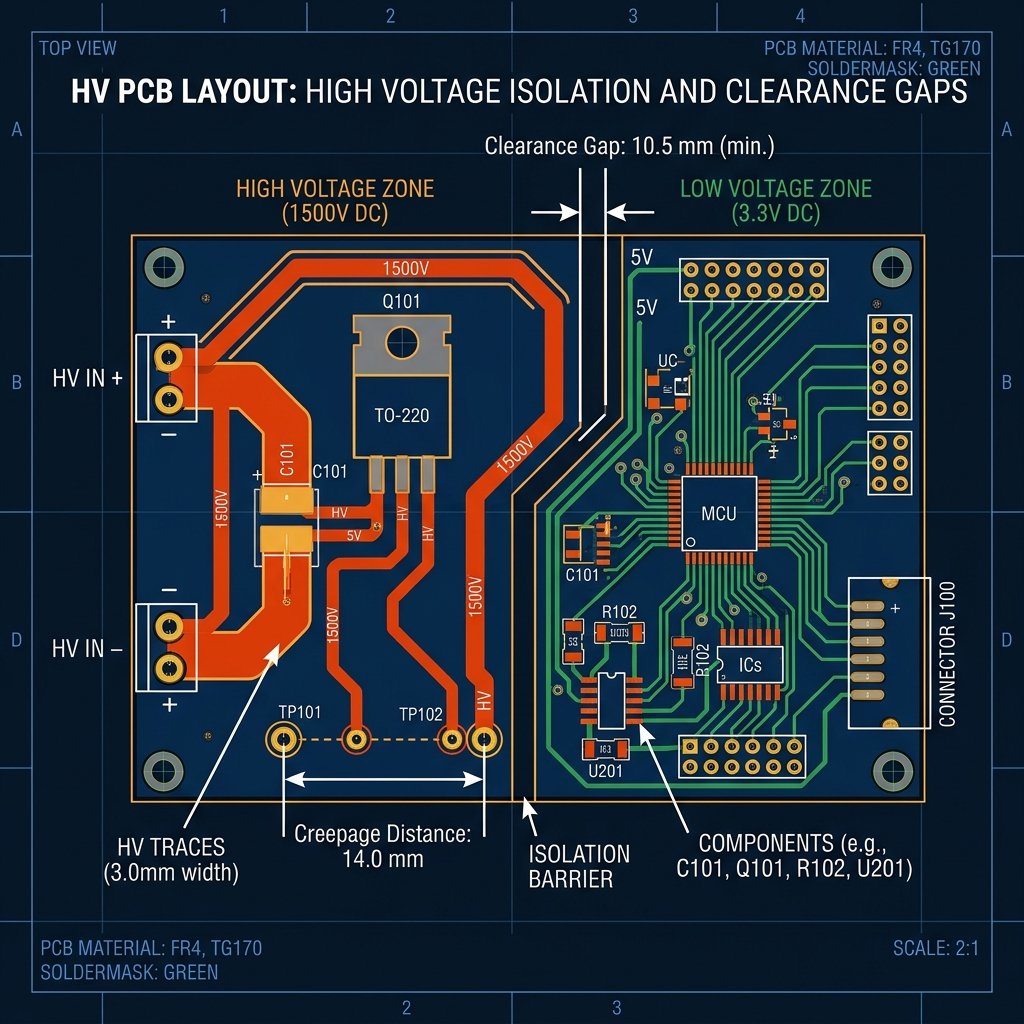

كيفية تصميم المسافات الفاصلة في لوحات الدوائر المطبوعة (PCB) المخصصة للجهد العالي
اتبع هذه الخطوات للتأكد من أن تخطيط لوحة الدوائر المطبوعة (PCB) يفي بجميع متطلبات المسافات الآمنة والجريان الكهربائي الخاصة بالجهد العالي.
الخطوة 1: تحديد جهد التشغيل الأقصى
حدد أقصى جهد كهربائي مستمر عبر حاجز العزل. احرص على أخذ كل من جهد الذروة للتيار المتردد والجهد الكهربائي للتيار المستمر في الاعتبار. ويُعد هذا المقياس الأساسي لحساب جميع متطلبات التباعد.
الخطوة 2: تحديد درجة التلوث وفئة الجهد الزائد
تقييم بيئة التشغيل. تتراوح درجة التلوث من 1 (غرفة نظيفة وجافة) إلى 4 (في الهواء الطلق، تلوث شديد). وتحدد فئة الجهد الزائد (من I إلى IV) ارتفاعات الجهد العابرة المتوقعة من شبكة الكهرباء. وتتطلب الدرجات والفئات الأعلى مسافات أمان أكبر.
الخطوة 3: الرجوع إلى الجداول القياسية ذات الصلة
استخدم معايير مثل IPC-2221 أو IEC 60950 لتحديد قيم الحد الأدنى المطلوبة للمسافة العازلة والمسافة الزحفية بناءً على الجهد الكهربائي ودرجة التلوث ومجموعة المواد (مؤشر CTI لركيزة لوحة الدوائر المطبوعة).
الخطوة 4: تنفيذ استراتيجيات التوجيه والفترات الزمنية
قم بتوجيه مسارات الجهد العالي عبر الطبقات الداخلية حيثما أمكن ذلك، حيث إن قواعد التباعد الداخلية عادةً ما تكون أقل صرامة. إذا كانت مسافة الزحف السطحي غير كافية، فقم بإضافة فتحات عزل (فتحات موجهة) بين نقاط التوصيل ذات الجهد العالي لزيادة المسافة السطحية بشكل مصطنع.
تقنيات متقدمة لإدارة الجهد العالي
بالإضافة إلى الالتزام الصارم بـ قواعد التباعد, ، يستخدم مصممو لوحات الدوائر المطبوعة (PCB) ذات الجهد العالي عدة تقنيات متطورة لتعزيز السلامة والأداء:
- اختيار المواد (CTI): يقيس مؤشر التتبع المقارن (CTI) مقاومة المادة للتتبع السطحي. وتسمح المواد ذات القيم الأعلى لمؤشر CTI باستخدام مسافات زحف كهربائية أصغر. وقد يكون من المفيد استخدام مواد متخصصة ذات مؤشر CTI مرتفع، مثل FR4 أو البوليميد.
- طلاء مطابق: يمكن أن يؤدي تطبيق طبقة عازلة مطابقة للشكل على لوحة الدوائر المطبوعة المُجمَّعة (PCBA) إلى تقليل مسافات العزل ومسافات الزحف المطلوبة بشكل كبير، وذلك من خلال حماية السطح من الرطوبة والتلوث.
- تجنب الزوايا الحادة: يميل الجهد العالي إلى تكوين قوس كهربائي بسهولة أكبر عند النقاط الحادة بسبب ارتفاع تركيز المجال الكهربائي. لذا، يجب دائمًا استخدام نقاط توصيل مستديرة ومسارات ناعمة ومنحنية عند العقد ذات الجهد العالي.
الأسئلة الشائعة
ما هي القاعدة العامة المتعلقة بالمسافات الفاصلة في لوحات الدوائر المطبوعة (PCB)؟
من القواعد العامة الشائعة والمتحفظة للغاية في البيئات القياسية تخصيص مسافة أمان تبلغ 1 ملم لكل 100 فولت. ومع ذلك، فإن هذا لا يحل محل الرجوع إلى المعايير المناسبة مثل IPC-2221، خاصةً عند الجهد الذي يتجاوز 500 فولت أو في البيئات الملوثة.

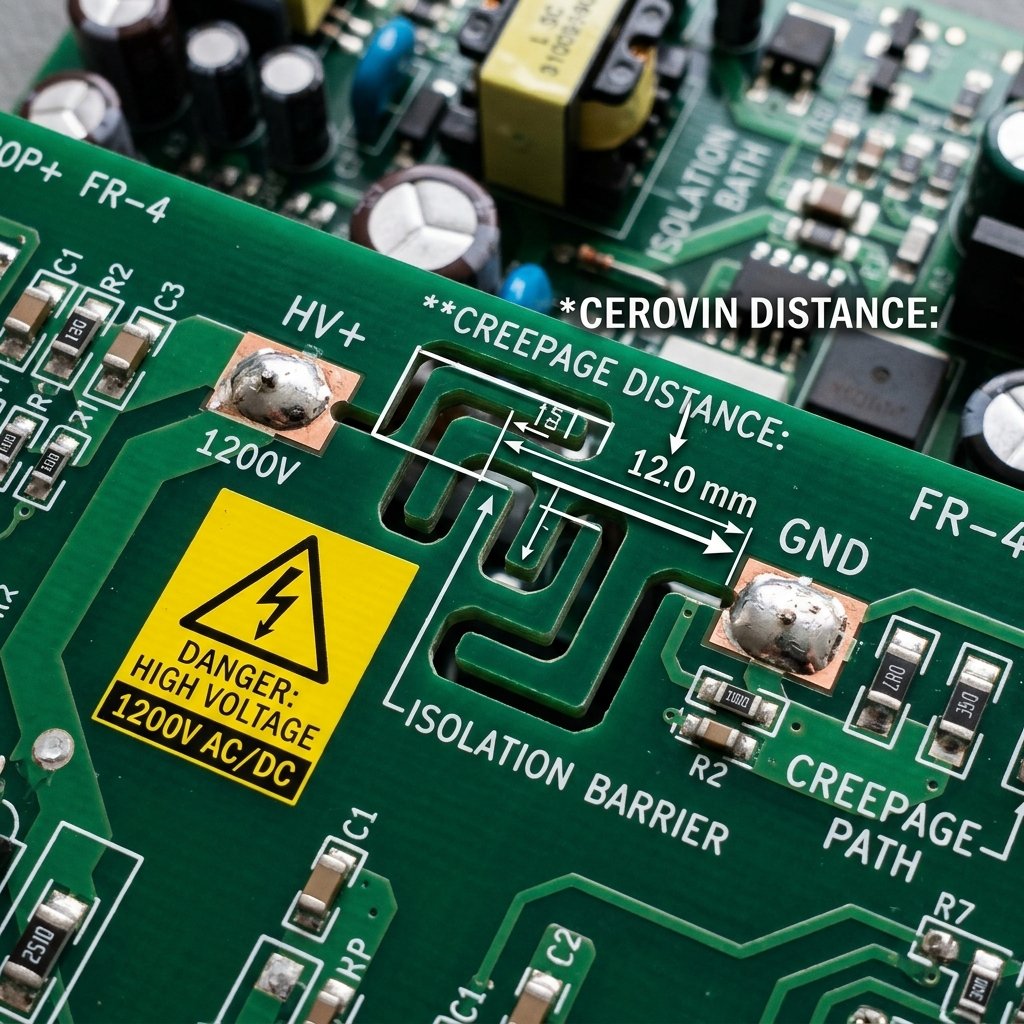

كيف تعمل الفتحات على تحسين مسافة الزحف؟
تعمل الشقوق على زيادة مسافة الزحف، لأن التيار يجب أن يتحرك نزولاً إلى داخل الشق، ثم عبر قاعه، ثم يعود صعوداً من الجانب الآخر، مما يؤدي فعليًّا إلى إطالة المسار السطحي بين نقطتين دون تغيير المسافة الفيزيائية بينهما على اللوحة.
هل يُلغي الطلاء المطابق للحجم الحاجة إلى وجود مسافة أمان؟
لا، فالطلاء المطابق لا يلغي الحاجة إلى المسافة الآمنة تمامًا. ورغم أنه يمكن أن يقلل من المسافة المطلوبة من خلال الحماية من التلوث البيئي، إلا أنه لا يزال يتعين الالتزام بقواعد المسافة الآمنة الأساسية لمنع حدوث انهيار عازل للطلاء نفسه تحت تأثير المجالات الكهربائية العالية.
يُعد إتقان مسافة الأمان في لوحات الدوائر المطبوعة (PCB) ذات الجهد العالي مهارة لا غنى عنها لمصممي الإلكترونيات المعاصرين. ومن خلال فهم الفرق بين مسافة الأمان ومسافة الزحف، والتطبيق الدقيق لمعايير الصناعة، والاستفادة من تقنيات التوجيه الذكية, ، يمكنك ضمان أن تكون تصميماتك آمنة وموثوقة للغاية.
