مقدمة في صب النحاس في لوحات الدوائر المطبوعة (PCB)
يُعد فهم كيفية تحسين عملية صب النحاس أمرًا ضروريًّا لضمان موثوقية الدوائر عالية الطاقة وطول عمرها وأدائها. في هذا الدليل الشامل، سنستكشف مبادئ تبديد الحرارة في لوحات الدوائر المطبوعة (PCB)، وسنرشدك خطوة بخطوة عبر عملية تحسين عمليات صب النحاس.
النحاس موصّل ممتاز للكهرباء والحرارة على حد سواء. عندما تخصص مساحات كبيرة من الأشكال المتعددة الأضلاع لتعمل كأسطح أرضية أو وسادات حرارية, ، فأنت بذلك تقوم في الأساس بإنشاء مبدد حراري مدمج مباشرةً على سطح (أو الطبقات الداخلية) للوحة الدوائر المطبوعة الخاصة بك. ومع ذلك، فإن صب النحاس بشكل عشوائي قد يؤدي إلى مشكلات أخرى، مثل تراكم الأحماض، أو عدم توازن الملامح الحرارية أثناء عملية اللحام، أو انبعاثات التداخل الكهرومغناطيسي غير المقصودة. ولذلك، فإن اتباع نهج دقيق ومنهجي أمر ضروري.
دليل تفصيلي لتحسين عملية صب النحاس في لوحات الدوائر المطبوعة (PCB)
اتبع هذه الخطوات للاستفادة الفعالة من صب النحاس في لوحات الدوائر المطبوعة (PCB) من أجل تحقيق أقصى قدر من التبديد الحراري في تصميمات دوائرك.
الخطوة 1: تحديد مصادر الحرارة وتخطيط مساحات المستوى
تتمثل الخطوة الأولى في أي استراتيجية لإدارة الحرارة في تحديد المكونات الرئيسية المولدة للحرارة على اللوحة، مثل منظمات الجهد، ومحركات المحركات، أو وحدات التحكم الدقيقة عالية الطاقة. وبمجرد تحديد مواقع هذه المكونات، قم بتخطيط مساحات كبيرة ومتصلة من النحاس على شكل مضلعات (تُخصص عادةً لشبكة التأريض) مباشرةً أسفل هذه المكونات وحولها. فكلما زادت مساحة النحاس المتصلة، زادت قدرة توزيع الحرارة.
الخطوة 3: استخدام الثقوب الحرارية لتوزيع الحرارة بين الطبقات

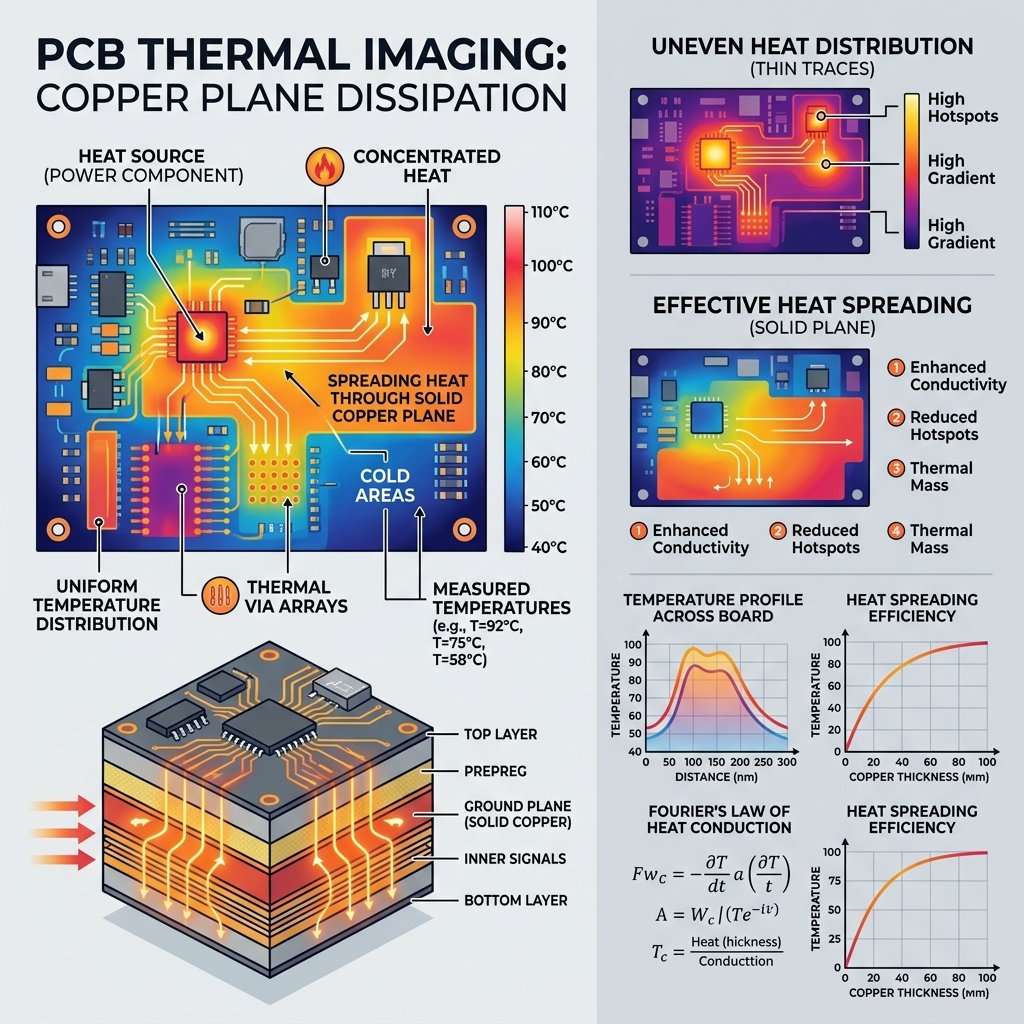

لا يمكن لطلاء النحاس السطحي أن يحقق سوى قدر محدود من الفعالية. ولتحقيق التحسين الأمثل لتبديد الحرارة، يجب نقل الحرارة من السطح إلى المستويات الداخلية أو إلى الجانب المقابل من اللوحة. ضع مصفوفات من الثقوب الحرارية مباشرةً أسفل المكونات المولدة للحرارة. تأكد من ربط هذه الثقوب بأسطح التأريض الداخلية. فهذا يقلل بشكل كبير من المقاومة الحرارية من حزمة المكون إلى البيئة المحيطة.
الخطوة 3: ضبط وسادات التبريد الحرارية بشكل صحيح

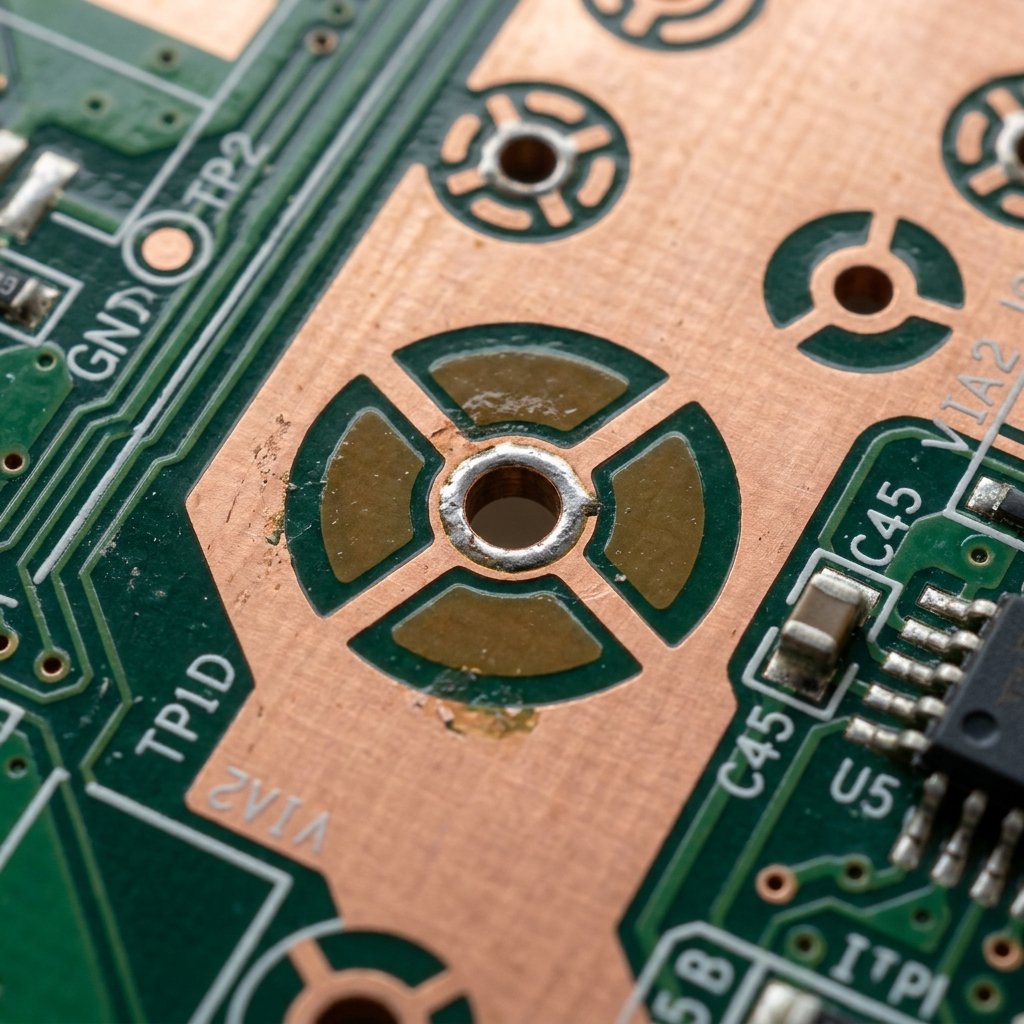

عند توصيل أطراف المكونات (خاصةً الأطراف المارة عبر الثقوب) بمساحة كبيرة من النحاس المصبوب، يجب عليك تحقيق التوازن بين التبديد الحراري وقابلية التصنيع. فإذا استخدمت وصلة صلبة، فستعمل مساحة النحاس المصبوب كمبدد حراري ضخم أثناء عملية اللحام، مما يؤدي إلى ظهور وصلات لحام باردة. استخدم التخفيف الحراري الوسادات (الأضلاع) لعزل الدبوس حرارياً بشكل طفيف أثناء التجميع، مع الاستمرار في توفير التوصيل الكهربائي والحراري الكافي عند التشغيل. أما بالنسبة للوسادات الحرارية البحتة (مثل الوسادة المكشوفة في حزمة QFN)، فيُفضل أن يكون التوصيل مباشراً وثابتاً مع السطح المصبوب.
الخطوة 4: إزالة النحاس غير المتصل (الجزر وشبه الجزر)
بعد إنشاء مسار النحاس الخاص بك، راجع التصميم بحثًا عن “النحاس غير النشط” — أي الجزر أو شبه الجزر النحاسية التي لا ترتبط كهربائيًا بـ المستوى الأرضي. لا تساهم هذه المناطق المعزولة في تبديد الحرارة، ويمكن أن تعمل كهوائيات للتداخل الكهرومغناطيسي (EMI). استخدم ميزات برنامج CAD الخاص بك لإزالة النحاس غير المتصل تلقائيًّا وتنظيف حدود صب النحاس.
الخطوة 5: زيادة سماكة النحاس (النحاس السميك)
إذا كانت اللوحة لا تزال ترتفع درجة حرارتها بشكل مفرط على الرغم من وجود مسارات نحاسية واسعة، ففكر في تحديد سماكة نحاسية أكبر لتصنيع لوحة الدوائر المطبوعة (PCB) الخاصة بك. تستخدم اللوحات القياسية نحاسًا بسماكة 1 أونصة/قدم مربع، لكن الترقية إلى 2 أونصة/قدم مربع أو حتى 3 أونصات/قدم مربع (ما يُسمى غالبًا بالنحاس الثقيل) تزيد بشكل كبير من التوصيل الحراري للطبقات، مما يسمح للحرارة بالتدفق بحرية أكبر بعيدًا عن النقاط الساخنة.
الخاتمة
يُعد تنفيذ صب النحاس المُحسَّن في لوحات الدوائر المطبوعة (PCB) مهارة أساسية في تصميم الإلكترونيات الحديثة. فمن خلال التخطيط الاستراتيجي لمستويات النحاس، والاستفادة الفعالة من الثقوب الحرارية، وتحقيق التوازن بين قابلية اللحام والتخفيف الحراري، والحفاظ على خلو عمليات الصب من النحاس الميت، يمكنك تحسين الأداء الحراري لأجهزتك بشكل كبير. احرص دائمًا على محاكاة ملفاتك الحرارية إن أمكن، وتعاون عن كثب مع الشركة المصنعة للوحات الدوائر المطبوعة (PCB) لضمان إمكانية إنتاج تصميمك بشكل موثوق.
الأسئلة الشائعة
ما المقصود بـ«صب النحاس» في لوحات الدوائر المطبوعة (PCB)؟
يُقصد بـ«تعبئة النحاس» في لوحات الدوائر المطبوعة (PCB) المنطقة الصلبة من النحاس الموجودة على لوحة الدوائر المطبوعة والتي تملأ الفراغات بين الآثار والمكونات. وعادةً ما يتم توصيلها بشبكة معينة، وغالبًا ما تكون شبكة التأريض، وتخدم أغراضًا متعددة تشمل تبديد الحرارة، وتحسين سلامة الإشارة, ، والتدريع ضد التداخل الكهرومغناطيسي.
ما أهمية التجاويف الحرارية في عملية صب النحاس؟
المخارج الحرارية هي أذرع صغيرة تربط اللوحة بالطبقة النحاسية الرئيسية بدلاً من استخدام وصلة صلبة. وهي ذات أهمية بالغة أثناء عملية اللحام لأن الطبقة النحاسية الصلبة الضخمة تعمل كمشتت حراري، حيث تمتص الحرارة المنبعثة من مكواة اللحام أو فرن إعادة الانصهار. وقد يؤدي ذلك إلى حدوث وصلات لحام باردة. تعمل التخفيفات الحرارية على إبطاء عملية نقل الحرارة هذه أثناء التجميع، مع الحفاظ في الوقت نفسه على مسارات كهربائية وحرارية مقبولة أثناء التشغيل العادي.
كيف تعمل الثقوب الحرارية مع صب النحاس؟
الثقوب الحرارية هي ثقوب مطلية مصممة خصيصًا لتوصيل الحرارة من طبقة إلى أخرى في لوحة الدوائر المطبوعة (PCB). وعند دمجها مع طبقة نحاسية مملوءة في الطبقة العلوية أسفل مكون ساخن، تعمل الثقوب الحرارية على نقل تلك الحرارة إلى مستويات التأريض الداخلية أو إلى طبقة مملوءة في الطبقة السفلية، مما يزيد بشكل كبير من المساحة السطحية الإجمالية المتاحة لتبديد الحرارة في الهواء المحيط.
هل يؤدي صب طبقة نحاسية أكثر سمكًا إلى تحسين عملية تبديد الحرارة؟
نعم، تؤدي زيادة وزن (سمك) النحاس إلى خفض المقاومة الحرارية للمسار أو المستوى بشكل مباشر. قد لا يكون النحاس القياسي بوزن 1 أونصة كافياً للأجهزة الإلكترونية عالية الطاقة، لذا فإن الترقية إلى 2 أونصة أو أكثر تسمح لطبقة النحاس في لوحة الدوائر المطبوعة (PCB) بتوزيع الحرارة بكفاءة أكبر بكثير، مما يقلل من النقاط الساخنة الموضعية.
