يُعد تصميم لوحة دوائر مطبوعة (PCB) مكونة من 4 طبقات أحد المتطلبات الشائعة في مجال الإلكترونيات الحديثة. فعندما تصبح الدائرة أكثر كثافة من أن تتسع لها لوحة بسيطة مكونة من طبقتين، أو عندما تحتاج إلى أداء أفضل سلامة الإشارة وبالنسبة لتوزيع الطاقة، فإن الانتقال إلى تصميم لوحات الدوائر المطبوعة (PCB) المكونة من 4 طبقات يمثل الخطوة المنطقية التالية. تتكون اللوحة القياسية المكونة من 4 طبقات من طبقة علوية وطبقة سفلية وطبقتين داخليتين، تُستخدم عادةً كمستويات للطاقة والتأريض.
في هذا الدليل الشامل، سنرشدك خطوة بخطوة خلال العملية الكاملة لتصميم تركيبة لوحات الدوائر المطبوعة (PCB) المكونة من 4 طبقات، والتي تتميز بالمتانة والموثوقية. وسنتناول التكوينات القياسية والمزايا والاعتبارات الرئيسية التي يجب أن تضعها في اعتبارك لضمان قابلية تصميمك للتصنيع وأدائه الأمثل.

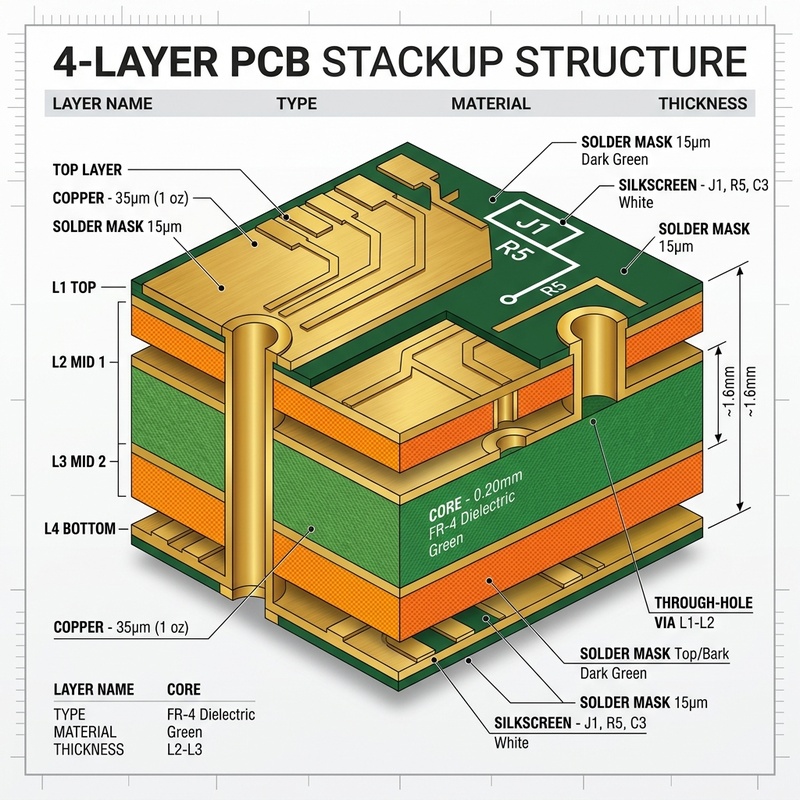

فهم تركيب لوحات الدوائر المطبوعة المكونة من 4 طبقات
قبل الشروع في خطوات التصميم، من الضروري فهم ماهية «تركيب» لوحة الدوائر المطبوعة ذات الأربع طبقات. ويشير مصطلح «التركيب» إلى ترتيب طبقات النحاس والطبقات العازلة التي تتكون منها لوحة الدوائر المطبوعة قبل تصميم تخطيط اللوحة. ويمكن للتركيب المصمم جيدًا أن يقلل من الانبعاثات الكهرومغناطيسية والتداخل، ويحسن سلامة الإشارة في اللوحة.

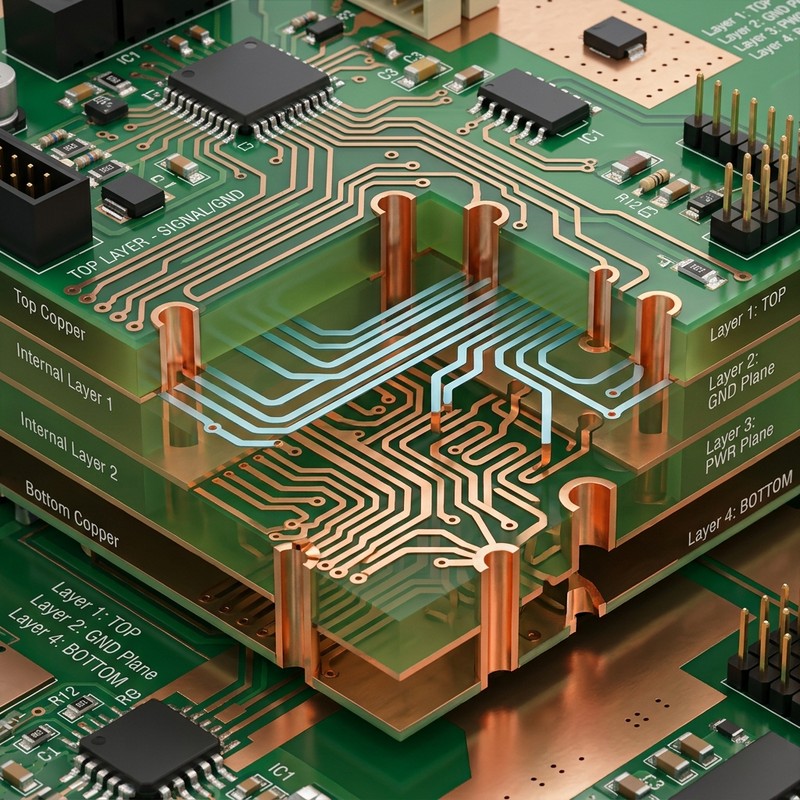

التكوين الأكثر شيوعًا للوحة ذات الأربع طبقات هو: إشارة / أرضية / طاقة / إشارة. يوفر هذا الترتيب مسارات عودة ممتازة للإشارات عالية السرعة ويقلل من التداخل الكهرومغناطيسي (EMI). تعمل الطبقات الداخلية كدروع للإشارات الموجودة على الطبقات الخارجية، ولهذا السبب يُوصى بشدة باستخدام هذا التكوين في معظم التطبيقات القياسية.
كيفية تصميم تراص لوحات الدوائر المطبوعة (PCB) المكونة من 4 طبقات
اتبع هذه الخطوات لتخطيط وتنفيذ تراص لوحات الدوائر المطبوعة (PCB) القياسي المكون من 4 طبقات بعناية لمشروعك الإلكتروني القادم.
الخطوة 1: حدد ترتيب الطبقات
تتمثل الخطوة الأولى في تحديد الغرض من كل طبقة. وكما ذكرنا سابقًا، فإن الترتيب القياسي هو «الإشارة - الأرض - الطاقة - الإشارة». ومع ذلك، في بعض تصميمات الإشارات المختلطة، قد تختار الترتيب «الأرض - الإشارة - الإشارة - الأرض» إذا كان التوجيه عالي الحساسية، على الرغم من أن هذا يعقد عملية توصيل الطاقة. التزم بالمعيار القياسي «الإشارة - الأرض (GND) - التيار المستمر (VCC) - الإشارة» ما لم يكن لديك سبب محدد لعدم اتباعه.
الخطوة 2: حساب متطلبات المعاوقة
إذا كانت اللوحة مزودة بواجهات عالية السرعة مثل USB أو HDMI أو PCIe، فستحتاج إلى المقاومة المُحكومة. تعاون مع الشركة المصنعة للوحات الدوائر المطبوعة (PCB) للحصول على تفاصيل التراص القياسي المكون من 4 طبقات، بما في ذلك سماكة الطبقة الأساسية، وسماكة الطبقة المُسبقة التشكيل، والثوابت العازلة. استخدم هذه القيم في حاسبة المعاوقة لتحديد عرض المسارات والمسافات الفاصلة بينها.
الخطوة 3: توجيه مسارات الطاقة والأرضية
يجب أن تكون المستويات الداخلية مصنوعة من النحاس الصلب قدر الإمكان. عند تقسيم المستويات (على سبيل المثال، إذا كان لديك مجالات جهد متعددة مثل 3.3 فولت و5 فولت)، تأكد من عدم توجيه الإشارات عالية السرعة عبر نقاط التقسيم في طبقات الإشارات المجاورة. فعبور مستوى مقسّم يؤدي إلى تعطيل مسار الإرجاع ويؤدي إلى حدوث مشكلات كبيرة تتعلق بالتداخل الكهرومغناطيسي.
الخطوة 4: التوزيع ووضع المكونات
بعد تحديد مستويات التوصيل، ابدأ في وضع المكونات. ضع مكثفات الفصل في أقرب مكان ممكن من أطراف التغذية في الدوائر المتكاملة، وقم بإنشاء ثقب توصيل يصل مباشرة إلى مستويات التغذية والتأريض. وهذا يقلل من محاثة الحلقة إلى أدنى حد ويضمن توصيل طاقة نظيفة إلى المكونات الحساسة.
الخطوة 5: توجيه طبقات الإشارات
أخيرًا، قم بتوجيه الإشارات عبر الطبقتين العلوية والسفلية. احرص على أن تكون الإشارات عالية السرعة قصيرة قدر الإمكان، وتجنب تغيير الطبقات دون داعٍ. وإذا اضطررت إلى تغيير الطبقات، فحاول وضع نقطة توصيل أرضي قريبة لتوفير مسار عودة متواصل لتيار الإشارة.
المشاكل الشائعة في تصميم لوحات الدوائر المطبوعة ذات الأربع طبقات
حتى المصممين ذوي الخبرة قد يرتكبون أخطاءً عند الانتقال إلى اللوحات متعددة الطبقات. ومن الأخطاء الشائعة تجاهل مسار عودة الإشارات. فالإشارات عالية التردد تتبع المسار الأقل حثًا، وهو يقع مباشرةً أسفل المسار على أقرب مستوى مرجعي. وإذا كان هذا المستوى المرجعي مقطوعًا أو بعيدًا، فستصدر الإشارة ضوضاءً.
ومن العقبات الأخرى عدم كفاية عملية الفصل. ونظرًا لأن اللوحة ذات الأربع طبقات غالبًا ما تتمتع بسعة كهربائية كبيرة بين مستويات الطاقة والأرض المتقاربة (في حالة تكوينها بهذه الطريقة)، يفترض المصممون أحيانًا أن الحاجة إلى مكثفات الفصل أقل. ومع ذلك، في التكوين القياسي «الإشارة-الأرض-الطاقة-الإشارة»، عادةً ما تكون المستويات مفصولة بواسطة قلب سميك، مما يوفر سعة كهربائية ضئيلة جدًّا بين المستويات. ولا يزال يتعين عليك الاعتماد على مكثفات الفصل المحلية.
الأسئلة الشائعة حول لوحات الدوائر المطبوعة ذات الأربع طبقات
ما هو السُمك القياسي للوحة الدوائر المطبوعة المكونة من 4 طبقات؟
يبلغ السماكة القياسية الأكثر شيوعًا للوحات الدوائر المطبوعة ذات الأربع طبقات 1.6 ملم (0.063 بوصة). ومع ذلك، يمكن للشركات المصنعة إنتاج لوحات بسماكات تتراوح من 0.4 ملم إلى 3.2 ملم، وفقًا لمتطلباتك وقيودك المحددة.
كم تبلغ تكلفة لوحة الدوائر المطبوعة ذات الأربع طبقات مقارنةً باللوحة ذات الطبقتين؟
بشكل عام، ستكلف لوحة الدوائر المطبوعة (PCB) المكونة من 4 طبقات ما بين 50% و100% أكثر من لوحة مكونة من طبقتين بنفس الحجم والكمية. ويرجع ذلك إلى خطوات التصفيح الإضافية والمواد المطلوبة لربط الطبقات المتعددة معًا.
هل يمكنني وضع مكونات على جانبي لوحة دوائر مطبوعة مكونة من 4 طبقات؟
نعم، يمكنك بسهولة وضع المكونات على كل من الطبقتين العلوية والسفلية في لوحة دوائر مطبوعة مكونة من 4 طبقات. وهذه ممارسة معتادة في التصميمات عالية الكثافة. ما عليك سوى استخدام الثقوب الموصلة (vias) لربط المكونات بأسطح الطاقة والتأريض الداخلية أو لتوجيه الإشارات بين الطبقات الخارجية.
الخاتمة
يُعد تصميم تركيب لوحات الدوائر المطبوعة (PCB) المكونة من 4 طبقات مهارة أساسية لأي مهندس إلكترونيات. ومن خلال اتباع التكوينات القياسية ومراعاة سلامة الإشارة، يمكنك إنشاء لوحات موثوقة ومنخفضة الضوضاء وجاهزة للتصنيع بكميات كبيرة. تذكر دائمًا التواصل مع مصنع لوحات الدوائر المطبوعة (PCB) في مرحلة مبكرة من عملية التصميم للتأكد من أن اختياراتك الخاصة بالتكديس تتوافق مع قدراته التصنيعية.
