اختيار التركيب المناسب للوحة الدوائر المطبوعة ذات الطبقتين للأجهزة الإلكترونية البسيطة

عند تصميم الأجهزة الإلكترونية البسيطة، فإن التعقيد هو أسوأ أعدائك. أ تركيب لوحات الدوائر المطبوعة ذات الطبقتين توفر التوازن المثالي بين الفعالية من حيث التكلفة، وبساطة التصميم، وسرعة التصنيع لمعظم تطبيقات الأجهزة الأساسية. وسواء كنت تقوم بتصنيع مستشعر منزلي ذكي يعمل بتقنية إنترنت الأشياء (IoT)، أو محرك إضاءة LED أساسي، أو وحدة تزويد بالطاقة، أو مجموعة إلكترونية تعليمية، فإن فهم كيفية الاستفادة من لوحات الدوائر المطبوعة على الوجهين يمكن أن يوفر عليك تكاليف تصنيع كبيرة ويقلل بشكل كبير من الوقت اللازم لطرح المنتج في السوق.

ما المقصود بتركيب لوحات الدوائر المطبوعة ذات الطبقتين؟

يتكون التراص ثنائي الطبقات للوحة الدوائر المطبوعة (PCB)، والذي يُشار إليه عادةً في الصناعة باسم «اللوحة ثنائية الجوانب»، من طبقتين بالضبط من النحاس الموصّل تفصل بينهما مادة عازلة صلبة — وعادةً ما تكون من الألياف الزجاجية المقاومة للهب والمعروفة باسم FR4. وعلى عكس اللوحات العارية أحادية الجانب التي تحد من خيارات توجيه المسارات، تتيح اللوحات ذات الوجهين لمهندسي الأجهزة توجيه المسارات الكهربائية على كل من السطح العلوي والسفلي. وترتبط هاتان الطبقتان الموصلة كهربائيًا عبر ثقوب مطلية (PTH) أو ثقوب ربط.

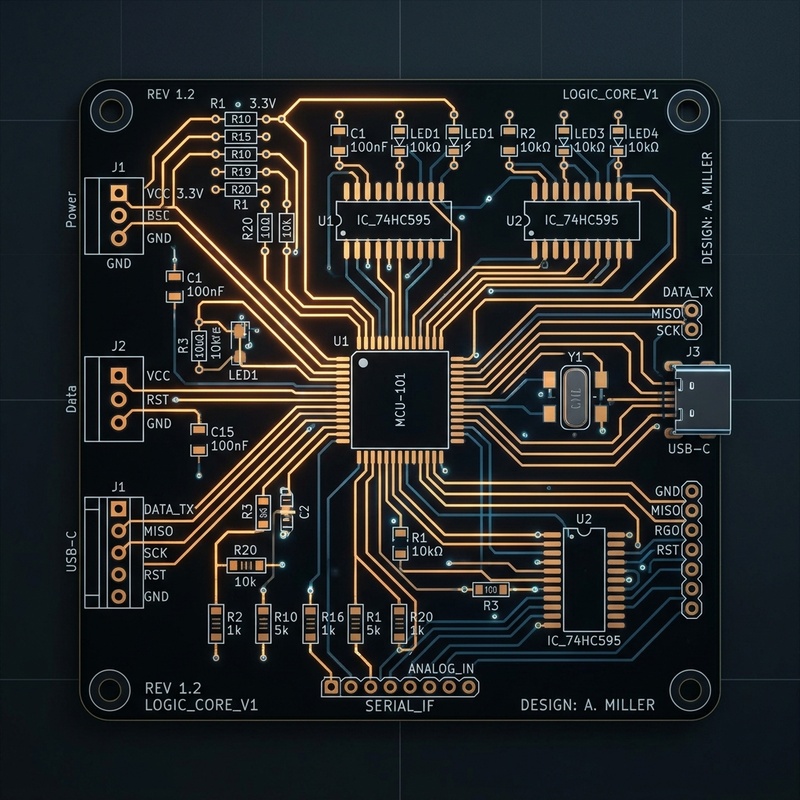

تزيد هذه البنية بشكل كبير من مرونة التوجيه، مما يتيح وضع المكونات في مساحات أكثر إحكاما دون الحاجة إلى الدخول في عالم عمليات التصنيع المعقدة والمكلفة ذات 4 أو 6 طبقات.

المكونات الرئيسية للوحة ثنائية الجوانب

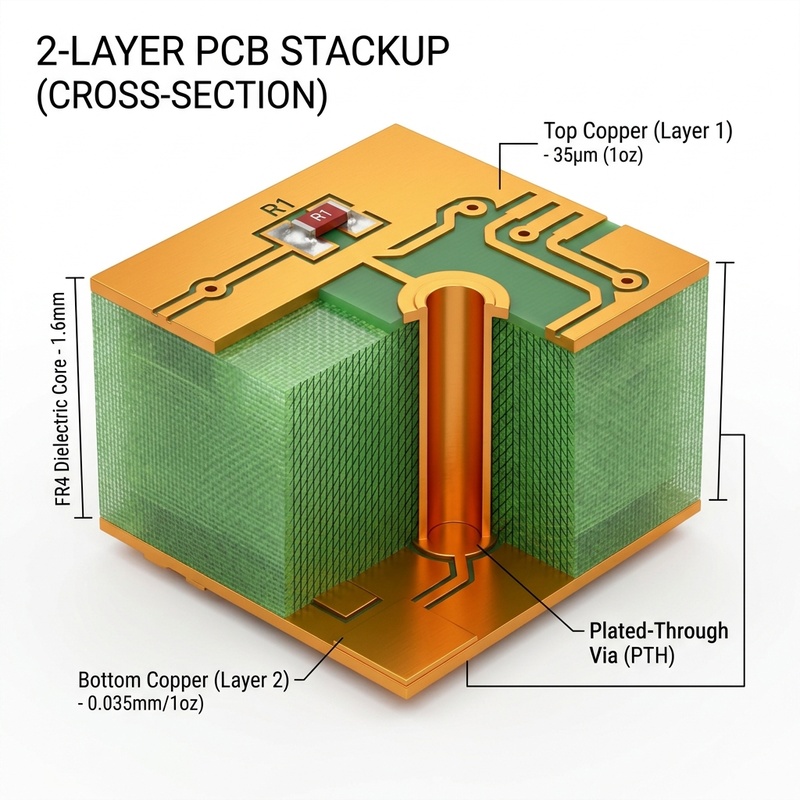

لفهم عملية التصنيع بشكل كامل وتحسين ملفات جيربر الخاصة بك، عليك معرفة المكونات التي تشكل التراص المادي من الأعلى إلى الأسفل:

• قناع اللحام والطباعة الحريرية: الطبقة الواقية الخارجية (التي تكون عادةً خضراء، وإن كانت متوفرة بألوان عديدة) التي تمنع حدوث جسور اللحام أثناء التجميع، وتُغطى بطبقة من الحبر الأبيض المطبوع بالشاشة الحريرية لوضع رموز المكونات وعلامات القطبية.
• الطبقة النحاسية العلوية (الطبقة 1): تُستخدم عادةً لتركيب مكونات SMD (الأجهزة المركبة على السطح)، أو توجيه مسارات البيانات الحرجة عالية السرعة، أو توصيل خطوط الطاقة الرئيسية.
• النواة العازلة من مادة FR4: الأساس الهيكلي للوحة. وهو يوفر الصلابة الميكانيكية والعزل الكهربائي الضروري بين الطبقتين النحاسيتين العلوية والسفلية. وفي حين أن السماكة القياسية للوحة غالبًا ما تكون 1.6 مم، فإن النوى التي يبلغ سمكها 0.8 مم أو 1.2 مم تحظى بشعبية كبيرة في الأجهزة الإلكترونية الأخف وزنًا والأكثر إحكامًا.
• الطبقة النحاسية السفلية (الطبقة 2): غالبًا ما تُستخدم كإشارة مخصصة مسار الإرجاع, ، وهو أسلوب شائع لتوصيل الأرضية بغرض الحماية من التداخل الكهرومغناطيسي (EMI)، أو لتوجيه الإشارات الثانوية التي لا يمكن استيعابها في الطبقة العلوية الرئيسية.

لماذا يُفضل استخدام لوحات الدوائر المطبوعة ذات الطبقتين في الأجهزة الإلكترونية البسيطة؟

بالنسبة للتطبيقات التي لا تتضمن إشارات رقمية فائقة السرعة (مثل ذاكرة DDR) أو معالجات دقيقة ضخمة من نوع BGA، يُعتبر التصميم المكون من طبقتين الخيار الأفضل بشكل عام لعدة أسباب مقنعة:

1. تخفيض كبير في التكاليف: يُعد تصنيع الألواح ثنائية الطبقات أرخص بكثير من الألواح متعددة الطبقات. ولا يتطلب الأمر من مصنع الألواح إجراء أي عمليات معقدة للتصفيح المتسلسل أو ضغط الطبقة الأساسية.
2. خفض تكاليف NRE: تعد تكاليف الهندسة غير المتكررة (NRE)، مثل رسوم الأدوات والإعداد، ضئيلة للغاية. وهذا يجعل اللوحات ثنائية الجوانب خيارًا مثاليًّا لعمليات الإنتاج ذات الحجم الصغير.
3. مواعيد تسليم أقصر: تُعد اللوحات ثنائية الجوانب العنصر الأساسي في صناعة تصنيع لوحات الدوائر المطبوعة (PCB). ويمكن لأي مصنع قياسي تقريبًا إنتاجها بسرعة، وغالبًا ما يتم ذلك في غضون 24 إلى 48 ساعة بالنسبة للنماذج الأولية السريعة.

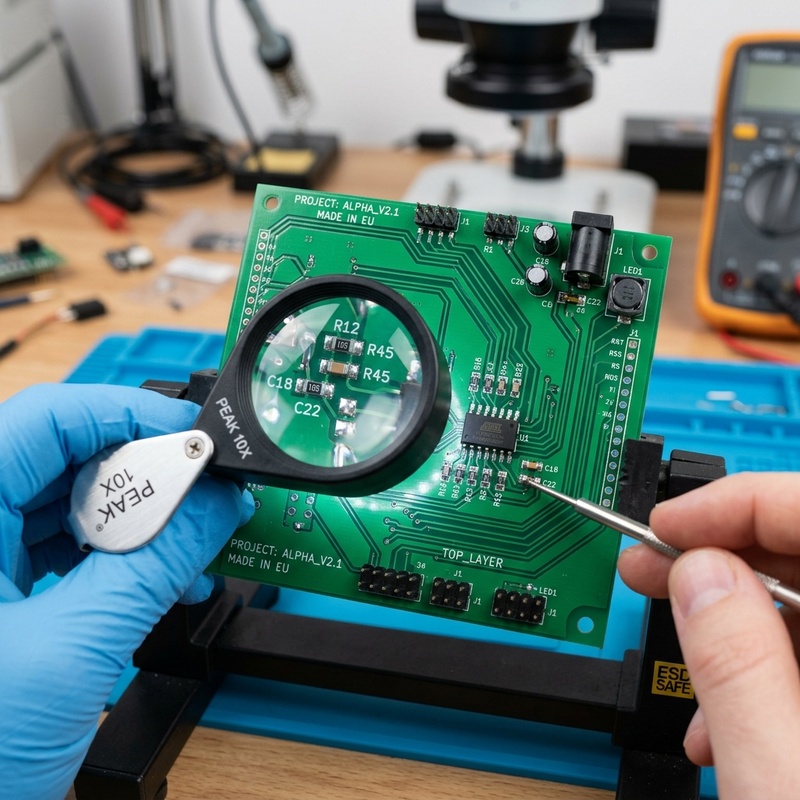

4. تسهيل عملية إنشاء النماذج الأولية وتصحيح الأخطاء: ونظرًا لظهور جميع المسارات بوضوح في الجزء العلوي والسفلي، فإن فحص نقاط الاختبار باستخدام جهاز قياس متعدد أو مرسمة الذبذبات، وكذلك استكشاف الأعطال وإصلاحها في لوحات النماذج الأولية، أصبح أمرًا في غاية السهولة.

اعتبارات متقدمة: إدارة الحرارة وتشطيبات الأسطح

حتى الأجهزة الإلكترونية البسيطة تولد حرارة. وفي حالة تصميم لوحات الدوائر المطبوعة المكونة من طبقتين، تتم إدارة الحرارة بشكل أساسي من خلال استخدام مساحات نحاسية كبيرة و الثقوب الحرارية. ومن خلال ربط الطبقتين النحاسيتين العلوية والسفلية معًا باستخدام مصفوفات الثقوب المارة الموجودة أسفل المكونات الساخنة (مثل منظمات الجهد أو مشغلات المحركات)، تعمل اللوحة بأكملها كمشتت حراري سلبي.

علاوة على ذلك، يُعد اختيار التشطيب المناسب للسطح أمرًا بالغ الأهمية. وفي حين أن HASL (تسوية اللحام بالهواء الساخن) هو المعيار الأكثر فعالية من حيث التكلفة للوحات ثنائية الجوانب،, ENIG (ذهب مغمور بالنيكل عديم النيكل الكهربائي) يُنصح بشدة باستخدامه إذا كانت أجهزتك الإلكترونية البسيطة تحتوي على مكونات ذات مسافات تباعد ضيقة، لأنه يوفر سطح لحام مستوٍ تمامًا.
