إذا كان التصميم عالي السرعة يبدأ من أي مكان، فإنه يبدأ بالتكديس.
ليس التوجيه. وليس التنسيب.
تكديس.
بمجرد إصلاح بنية الطبقة، يكون معظم سلوكك الكهربائي مقيدًا بالفعل:
- المعاوقة
- مسار الإرجاع
- الحديث المتبادل
- الخسارة
عادةً ما تكون محاولة “إصلاحها” لاحقاً في التخطيط مؤلمة.
ما الذي يتحكم فيه التكديس حقًا
يُعرّف تكديس ثنائي الفينيل متعدد الكلور:
- حيث يتم توجيه الإشارات
- حيث يتم وضع المستويات المرجعية
- كيف يتم احتواء الحقول
من الناحية العملية، تحدد:
- ثبات المعاوقة
- أداء EMI
- مرونة التوجيه
إذا كان التكدس ضعيفًا، يصبح كل شيء في اتجاه المصب أصعب.
الأساسيات: دليل تصميم مكدس ثنائي الفينيل متعدد الكلور FR4

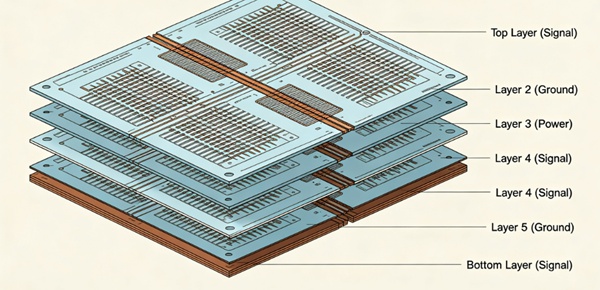

تكدس نموذجي من 6 طبقات
هيكل شائع من 6 طبقات:
إشارة L1
الأرضي L2
إشارة L3
إشارة/طاقة L4
أرضي L5
إشارة L6
مكان العمل
- تصاميم معتدلة السرعة
- المنتجات الحساسة من حيث التكلفة
- كثافة التوجيه المحدودة
القيود
- عدد أقل من المستويات المرجعية
- المزيد من طبقات الإشارة المتنافسة على التوجيه
- أصعب في عزل الإشارات الصاخبة

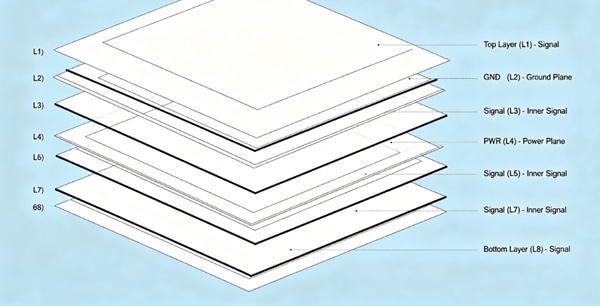

تكديس نموذجي من 8 طبقات
هيكل شائع من 8 طبقات:
إشارة L1
الأرضي L2
إشارة L3
L4 باور
أرضي L5
إشارة L6
أرضي L7
إشارة L8
المزايا
- إقران أفضل للإشارة/المستوى
- تحسين التحكم في مسار العودة
- تقليل التشويش المتبادل
التأثير العملي
تبدأ معظم التصاميم عالية السرعة بالشعور “بالراحة” عند 8 طبقات.

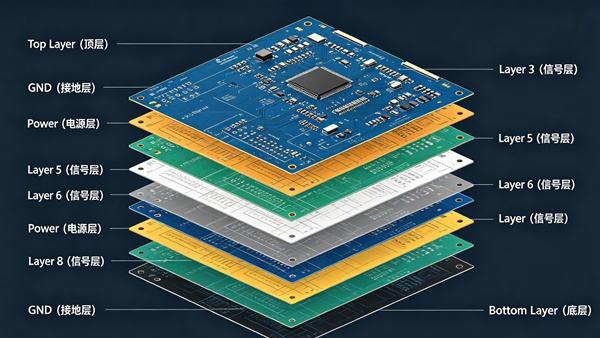

تكدس نموذجي من 10 طبقات
هيكل شائع من 10 طبقات:
إشارة L1
الأرضي L2
إشارة L3
أرضي L4
إشارة L5
إشارة L6
أرضي L7
إشارة L8
الأرضي L9
إشارة L10
المزايا
- عزل ممتاز للإشارة
- المزيد من قنوات التوجيه
- أداء EMI قوي في التداخل الكهرومغناطيسي
المقايضات
- تكلفة أعلى
- تصنيع أكثر تعقيداً
6 مقابل 8 مقابل 8 مقابل 10 طبقات (مقارنة سريعة)
| الميزة | 6-طبقة 6 | 8-طبقة 8 | 10-طبقة 10 |
|---|---|---|---|
| التحكم في المعاوقة | الأساسيات | مستقرة | مستقر للغاية |
| التحكم في الحديث المتبادل | محدودة | جيد | ممتاز |
| كثافة التوجيه | معتدلة | عالية | عالية جداً |
| أداء EMI | معتدلة | جيد | قوي |
| التكلفة | أقل | متوسط | أعلى |
كيف يؤثر عدد الطبقات على سلامة الإشارة
1. جودة مسار العودة
المزيد من الطائرات → مسارات عودة أفضل
انظر: مسار عودة ثنائي الفينيل متعدد الكلور والمستوى الأرضي في التصميم عالي السرعة
2. الحديث المتبادل
المزيد من التباعد + تدريع أفضل → اقتران أقل
انظر: شرح الحديث المتبادل لثنائي الفينيل متعدد الكلور (الحديث المتبادل بين الطرف القريب والطرف البعيد)
3. ثبات المعاوقة
مسافات عازلة أكثر تحكمًا → معاوقة أكثر اتساقًا
انظر: تصميم ثنائي الفينيل متعدد الكلور بمعاوقة محكومة: كيفية الوصول إلى 50Ω و100Ω
4. فقدان الإدراج
تأثير غير مباشر:
- توجيه أفضل → مسارات أقصر
- بنية أنظف → عدد أقل من الانقطاعات
انظر: شرح خسارة الإدراج في ثنائي الفينيل متعدد الكلور (خسارة العازل مقابل خسارة الموصل)
كيفية الاختيار بين 6 و 8 و 10 طبقات
لا يكون هذا عادةً مجرد قرار تقني - إنها مفاضلة.
- 1. انظر إلى سرعة الإشارة أولاً
سرعة منخفضة-متوسطة → قد تعمل 6 طبقات
عالية السرعة/متعددة الجيجابت في الثانية → 8 أو أكثر - 2. تقييم كثافة التوجيه
إذا كان التوجيه مزدحماً:
غالبًا ما تكون إضافة الطبقات أسهل من فرض التخطيط - 3. تحقق من احتياجات توزيع الطاقة
المزيد من الطائرات → تكامل طاقة أفضل
- 4. النظر في متطلبات EMI
EMI أكثر صرامة → طبقات أكثر + تدريع أفضل
- 5. موازنة التكلفة مقابل المخاطرة
طبقات أقل توفر التكلفة - ولكنها تزيد من مخاطر التصميم.
المزيد من الطبقات تزيد التكلفة - ولكن تبسيط التحكم في SI/EMI.
كيفية بناء مكدس جيد عالي السرعة
هذا هو المكان الذي تنجح فيه التصاميم.
1. إقران طبقات الإشارة بالمستويات
يجب أن يكون لكل طبقة إشارة مستوى مرجعي قريب.
2. استخدام الهياكل المتماثلة
يقلل التكدس المتوازن من الالتواء ويحسن قابلية التصنيع.
3. الحفاظ على ثبات سماكة العازل الكهربائي
يساعد في الحفاظ على مقاومة ثابتة.
4. فصل الإشارات عالية السرعة عن الإشارات الصاخبة
استخدم طبقات أو مستويات تدريع مختلفة.
5. التخطيط للانتقال عبر المراحل الانتقالية مبكراً
تُحدث تغييرات الطبقات انقطاعات.
التفاصيل: تصميم فيا ثنائي الفينيل متعدد الكلور في الدوائر عالية السرعة
الشريط المجهري مقابل الخط المخطط في المكدس
- الطبقات الخارجية → الشريط الدقيق
- الطبقات الداخلية → الخط المخطط
مزايا الخط الشريطي:
- أقل من EMI
- تدريع أفضل
- مقاومة أكثر استقرارًا
غالباً ما يتم توجيه الإشارات عالية السرعة على الطبقات الداخلية لهذا السبب.
ملاحظات التصميم العملي
ما يحدث عادةً في المشاريع الحقيقية:
- غالبًا ما تصبح التصميمات المكونة من 6 طبقات 8 طبقات بعد مراجعة SI
- 8 طبقات هي “النقطة المثالية” للعديد من المنتجات
- 10 طبقات شائعة للأنظمة عالية الكثافة أو عالية السرعة
- قرارات التكديس المتخذة مبكرًا توفر وقت إعادة التصميم لاحقًا
الخاتمة
يحدد التصميم المتراكم السلوك الكهربائي لثنائي الفينيل متعدد الكلور عالي السرعة.
في حين أن اللوحات المكونة من 6 طبقات يمكن أن تعمل مع التصميمات الأبسط، فإن الهياكل المكونة من 8 طبقات و10 طبقات توفر تحكمًا أفضل في المعاوقة ومسارات الإرجاع والحديث المتبادل.
إن اختيار عدد الطبقات المناسب هو توازن بين الأداء وتعقيد التوجيه والتكلفة - ولكن الحصول على التجميع الصحيح في وقت مبكر يجعل كل شيء آخر أسهل.
الأسئلة الشائعة
ج: يمكن أن يكون كذلك، ولكن يصبح من الصعب التحكم في المعاوقة والتداخل مقارنةً بالتصميمات ذات 8 طبقات.
ج: يوفر توازنًا جيدًا بين الأداء ومرونة التوجيه والتكلفة.
ج: بالنسبة للتصميمات عالية السرعة أو عالية الكثافة أو الحساسة للتداخل الكهرومغناطيسي (EMI).
ج: ليس دائمًا، ولكن عادةً ما يسهّل المزيد من الطبقات التحكم في سلامة الإشارة.
ج: نعم. يجب تعريف التكدس قبل بدء التخطيط.
