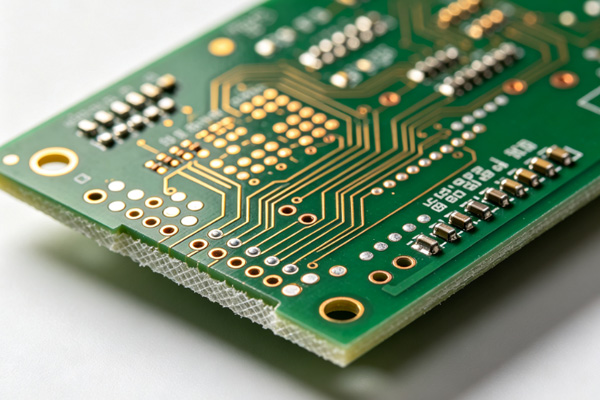

تُعد مادة FR4 المادة الأكثر شيوعًا المستخدمة في تصنيع لوحات الدوائر المطبوعة. بدءًا من الأجهزة الإلكترونية الاستهلاكية وأجهزة التحكم الصناعية وصولاً إلى معدات الاتصالات والأجهزة الطبية، يتم تصنيع ملايين لوحات الدوائر المطبوعة باستخدام مادة FR4 كل عام.
وتعود شعبيتها إلى المزيج المتوازن بين الأداء الكهربائي والقوة الميكانيكية والاستقرار الحراري وتكلفة التصنيع. ورغم توفر العديد من المواد المتخصصة في صناعة لوحات الدوائر المطبوعة (PCB) في الوقت الحالي، إلا أن مادة FR4 لا تزال الخيار الأول لمعظم التطبيقات القياسية.
ما معنى FR4؟
FR4 هي اختصار لـ مثبطات اللهب 4.
يشير الحرفان “FR” إلى أن المادة تستوفي متطلبات محددة لمقاومة اللهب، بينما يشير الرقم “4” إلى الدرجة ضمن نظام تصنيف NEMA (الرابطة الوطنية لمصنعي المعدات الكهربائية).
FR4 ليس اسم منتج خاص بشركة مصنعة معينة. بل إنه يشير إلى فئة من الرقائق الإيبوكسية المقواة بالألياف الزجاجية التي تستوفي معايير أداء متشابهة.
على الرغم من أن مختلف الشركات المصنعة للرقائق تستخدم تركيبات مختلفة من الراتنج وأنماطًا متنوعة من الألياف الزجاجية، فإن معظم مواد FR4 تشترك في خصائص متشابهة.
مما يتكون مادة FR4؟

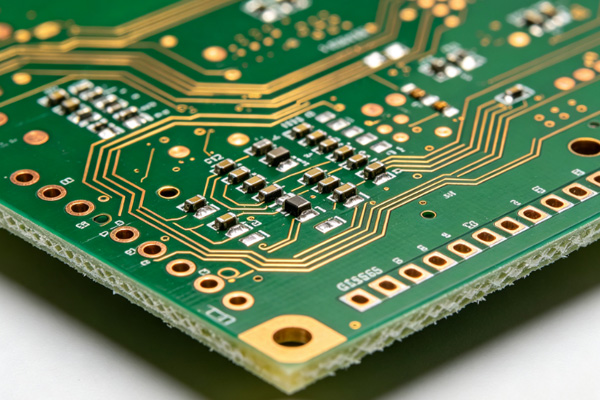

FR4 هي مادة مركبة تتكون من مكونين أساسيين.
قماش الألياف الزجاجية
توفر الألياف الزجاجية المنسوجة القوة الميكانيكية والثبات الأبعادي.
وهو يساعد اللوحة المطبوعة (PCB) على الحفاظ على شكلها أثناء عمليات الحفر والتجميع والتشغيل على المدى الطويل.
راتنج الإيبوكسي
يعمل راتنج الإيبوكسي على ربط طبقات الألياف الزجاجية ببعضها البعض ويوفر العزل الكهربائي.
كما أنه يساهم في مقاومة الرطوبة وفي الأداء المقاوم للهب.

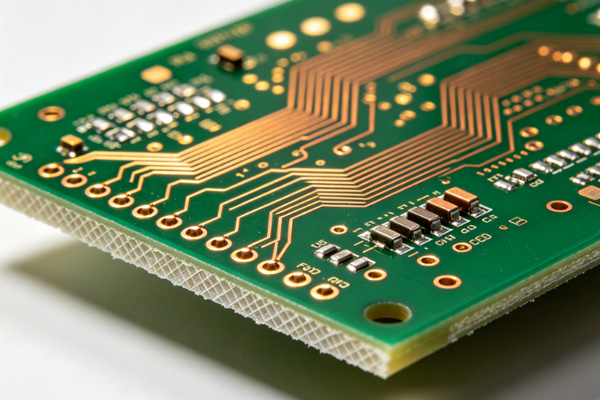

بعد تشريب الألياف الزجاجية براتنج الإيبوكسي وتصلبها تحت تأثير الحرارة والضغط، ينتج عن ذلك مادة مصفحة صلبة مناسبة لتصنيع لوحات الدوائر المطبوعة.
ثم يتم تصفيح رقائق النحاس على أحد جانبي الركيزة أو كليهما لتكوين الطبقات الموصلة المستخدمة في لوحات الدوائر المطبوعة.
لماذا تُعد مادة FR4 المادة الأكثر شيوعًا في صناعة لوحات الدوائر المطبوعة (PCB)؟
ظل FR4 المعيار السائد في الصناعة نظرًا لأدائه الجيد في مجموعة واسعة من التطبيقات.
ومن بين مزاياها الرئيسية ما يلي:
- عزل كهربائي جيد
- قوة ميكانيكية عالية
- ثبات الأبعاد أثناء التصنيع
- أداء حراري موثوق به لمعظم التطبيقات
- مقاومة جيدة للرطوبة
- توافق واسع النطاق مع عمليات تصنيع لوحات الدوائر المطبوعة (PCB)
- تكلفة المواد التنافسية
بدلاً من التميز في مجال واحد فقط، توفر FR4 توازناً عملياً بين الأداء والسعر المعقول.
الخصائص النموذجية لمادة FR4
على الرغم من اختلاف المواصفات بين الشركات المصنعة للرقائق، فإن مادة FR4 القياسية تتميز عمومًا بالخصائص التالية.
| الممتلكات | القيمة النموذجية |
|---|---|
| ثابت العزل الكهربائي (Dk) | 4.2–4.8 |
| التوصيل الحراري | 0.25–0.35 واط/م·كلفن |
| درجة حرارة الانتقال الزجاجي (Tg) | حوالي 130–170 درجة مئوية |
| تصنيف اللهب | UL94 V-0 |
| امتصاص الرطوبة | ما يقارب 0.10–0.20% |
ينبغي اعتبار هذه القيم نطاقات نموذجية وليس مواصفات ثابتة.
قراءة ذات صلة:
- خصائص مادة FR4 التي تؤثر على أداء لوحات الدوائر المطبوعة (PCB)
- شرح الثابت العازل الكهربائي (Er) ل FR4 مقابل التردد
التطبيقات الشائعة لمادة FR4
يُعد FR4 مناسبًا للعديد من أنواع المنتجات الإلكترونية.
تشمل التطبيقات الشائعة ما يلي:
- الإلكترونيات الاستهلاكية
- الأتمتة الصناعية
- المعدات الطبية
- أجهزة الاتصال
- مصادر الطاقة
- معدات الاختبار والقياس
- أنظمة الأمن
- منتجات المنزل الذكي
في هذه التطبيقات، يوفر مادة FR4 أداءً كهربائيًا وميكانيكيًا كافيًا دون أن يؤدي ذلك إلى زيادة كبيرة في تكلفة التصنيع.
مزايا مادة FR4 المستخدمة في صناعة لوحات الدوائر المطبوعة
توازن ممتاز بين التكلفة والأداء
يُعد التوازن بين الأداء والتكلفة أحد أهم أسباب شعبية مادة FR4.
في العديد من مشاريع لوحات الدوائر المطبوعة (PCB)، توفر هذه اللوحات جميع الخصائص المطلوبة دون الحاجة إلى استخدام مواد عالية الجودة.
قوة ميكانيكية موثوقة
يمنح تعزيز الألياف الزجاجية مادة FR4 صلابة ممتازة.
وهي مقاومة للانحناء والتشوه أثناء التصنيع والتركيب.
عزل كهربائي جيد
يوفر مادة FR4 مقاومة عزل عالية بين الطبقات الموصلة، مما يجعلها مناسبة للوحات الدوائر المطبوعة أحادية الجانب وثنائية الجانب ومتعددة الطبقات.
عملية التصنيع الناضجة
تدعم جميع شركات تصنيع لوحات الدوائر المطبوعة تقريبًا تصنيع لوحات FR4.
يساعد هذا التوافر الواسع النطاق على تقليل مدة الإنتاج وتكاليف المواد.
محدودية مادة FR4
على الرغم من أن مادة FR4 متعددة الاستخدامات، إلا أنها ليست مناسبة لجميع التطبيقات.
موصلية حرارية محدودة
ينقل مادة FR4 الحرارة ببطء نسبي.
غالبًا ما تتطلب المنتجات عالية الطاقة تدابير إضافية لإدارة الحرارة أو استخدام مواد بديلة.
قراءة ذات صلة:
شرح الموصلية الحرارية لمادة FR4 في تصميم لوحات الدوائر المطبوعة (PCB)
غير مناسب للدوائر عالية التردد
عند ترددات الموجات الدقيقة والموجات المليمترية، تزداد أهمية الخسارة العازلة.
يُفضل عمومًا استخدام المواد منخفضة الخسارة في تطبيقات الترددات الراديوية.
قراءة ذات صلة:
- FR4 مقابل روجرز ثنائي الفينيل متعدد الكلور للتصميم عالي التردد
- مواد ثنائي الفينيل متعدد الكلور منخفضة الخسارة لدوائر الترددات اللاسلكية والموجات الدقيقة
حدود درجة الحرارة
يُظهر FR4 القياسي أداءً جيدًا في ظل ظروف التشغيل العادية.
قد تتطلب التطبيقات المعرضة لدرجات حرارة أعلى استخدام صفائح مغلفة ذات درجة حرارة زجاجية (Tg) عالية لتحسين الاستقرار الحراري.
قراءة ذات صلة:
- مادة لوحات الدوائر المطبوعة (PCB) ذات درجة حرارة الزجاج العالية (Tg) المخصصة لتطبيقات لوحات الدوائر المطبوعة التي تتطلب درجات حرارة عالية وموثوقية عالية
- متى ينبغي عليك اختيار مادة لوحات الدوائر المطبوعة ذات درجة حرارة الزجاج العالية (Tg)؟
مقارنة بين مادة FR4 ومواد تصنيع لوحات الدوائر المطبوعة الأخرى
بالمقارنة مع المواد المتخصصة، صُمم FR4 ليكون مادة مصفحة متعددة الاستخدامات.
على سبيل المثال:
- تتميز المواد الخزفية بموصلية حرارية أعلى بكثير.
- توفر رقائق روجرز خسارة عازلة أقل للدوائر عالية التردد.
- تحسّن الألواح المركبة ذات درجة حرارة التحول الزجاجي (Tg) العالية من الثبات الحراري في البيئات الصعبة.
تُستخدم كل مادة لتلبية متطلبات تطبيقات مختلفة.
يظل مادة FR4 الخيار المفضل كلما كان أداؤها يتوافق مع المتطلبات الكهربائية والحرارية والميكانيكية للمنتج.
اختيار مادة FR4 المناسبة
ليست جميع صفائح FR4 متطابقة.
عند اختيار مادة ما، يجب مراعاة ما يلي:
- درجة حرارة التشغيل
- تردد الإشارة
- عدد الطبقات
- بيئة تشغيل المنتج
- متطلبات الموثوقية
- ميزانية التصنيع
عادةً ما يؤدي اختيار المادة التي تتوافق مع المتطلبات الفعلية للتطبيق إلى أداء أفضل على المدى الطويل مقارنةً بمجرد اختيار المواصفات الأعلى.
كيفية اختيار مادة FR4 للوحات الدوائر المطبوعة
- الخطوة 1
تحديد المتطلبات الكهربائية والحرارية والميكانيكية للمنتج.
- الخطوة 2
حدد ما إذا كان FR4 القياسي أم FR4 ذو درجة حرارة التحول الزجاجي العالية (High-Tg) هو الأنسب لبيئة التشغيل.
- الخطوة 3
راجع عدد طبقات لوحة الدوائر المطبوعة (PCB)، وتردد التشغيل، والعمر التشغيلي المتوقع.
- الخطوة 4
تأكد من مواصفات الطبقة الرقائقية مع الشركة المصنعة للوحات الدوائر المطبوعة قبل البدء في التصنيع.
الخاتمة
أصبح مادة FR4 المعيار المتبع في الصناعة لأنها تجمع بين العزل الكهربائي الموثوق به، والقوة الميكانيكية، والاستقرار الحراري، والتصنيع الفعال من حيث التكلفة.
ورغم توفر مواد متخصصة للاستخدامات التي تتطلب ترددات عالية أو طاقة عالية أو درجات حرارة عالية، فإن مادة FR4 لا تزال توفر أفضل توازن شامل لمعظم لوحات الدوائر المطبوعة التجارية والصناعية.
يساعد اختيار نوع FR4 المناسب في مرحلة مبكرة من المشروع على تحسين قابلية التصنيع وموثوقية المنتج وكفاءة الإنتاج بشكل عام.
الأسئلة الشائعة
ج: FR4 هو مادة مصفحة من الإيبوكسي المقوى بالألياف الزجاجية والمقاومة للهب، وتستخدم على نطاق واسع كمواد أساسية في صناعة لوحات الدوائر المطبوعة.
ج: إنه يوفر مزيجًا متوازنًا من العزل الكهربائي، والقوة الميكانيكية، والاستقرار الحراري، وسهولة التصنيع، والكفاءة من حيث التكلفة.
ج: يمكن استخدام مادة FR4 في العديد من الدوائر الرقمية، لكن المواد منخفضة الخسارة تُفضل عمومًا في تطبيقات الموجات الدقيقة والترددات اللاسلكية العالية.
ج: يتميز مادة FR4 ذات درجة حرارة الانتقال الزجاجي العالية (Tg) بدرجة حرارة انتقال زجاجي أعلى، مما يجعلها أكثر ملاءمة للتطبيقات المعرضة لدرجات حرارة تشغيل أعلى أو لدورات حرارية متكررة.
ج: نعم. يُستخدم مادة FR4 على نطاق واسع في تصنيع لوحات الدوائر المطبوعة متعددة الطبقات بفضل ثبات أبعادها، وعزلها الكهربائي، وتوافقها مع عمليات التصنيع القياسية.
