عندما يتعلق الأمر بتصنيع الأجهزة الإلكترونية، فإن أساس موثوقية لوحة الدوائر المطبوعة (PCB) يكمن في تصميمها، ولا سيما تخطيط نقاط التوصيل. وقد أصبحت تقنية التثبيت السطحي (SMT) المعيار الصناعي لتجميع لوحات الدوائر المطبوعة، لكن نجاحها يعتمد بشكل كبير على التصميم السليم لنقاط التوصيل في اللوحة. فقد يؤدي التصميم السيئ للوسادات إلى ظهور مجموعة كبيرة من عيوب التصنيع، بما في ذلك انحراف الوسادات (tombstoning)، وتكوّن جسور اللحام، وضعف وصلات اللحام، وكلها عوامل تضر بوظائف المنتج النهائي وعمره الافتراضي. في هذا الدليل الشامل، سنتناول النصائح الأساسية لتصميم وسادات لوحات الدوائر المطبوعة (PCB) التي ستساعدك على تحقيق تجميع موثوق بتقنية SMT والتخلص من عيوب اللحام الشائعة.

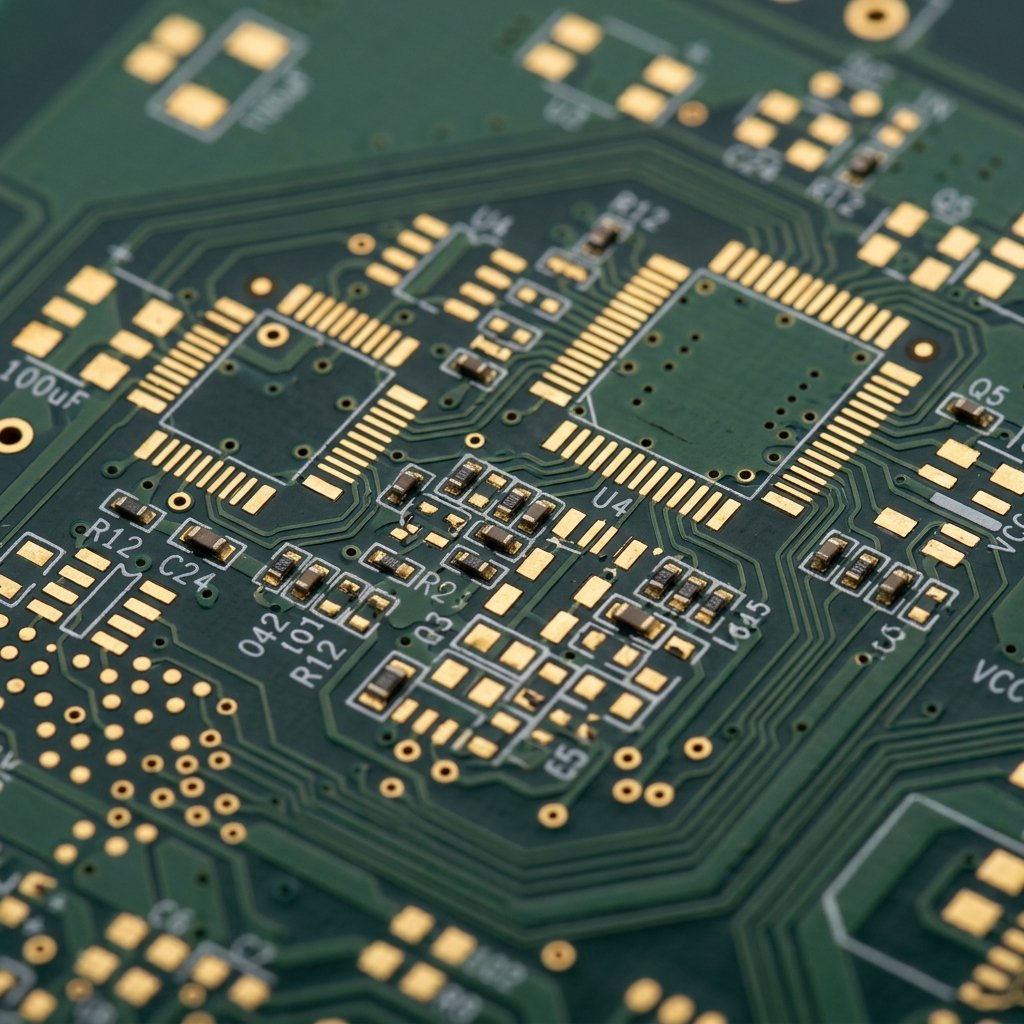

أهمية تصميم الوسادات في تجميع SMT
تُعدّ نقطة التوصيل (pad) على لوحة الدوائر المطبوعة (PCB) الواجهة المادية بين المكون الإلكتروني ولوحة الدوائر. وهي توفر الدعم الميكانيكي لتثبيت المكون في مكانه، بالإضافة إلى التوصيل الكهربائي ببقية الدائرة. في عملية التجميع SMT، يتم تطبيق معجون اللحام على هذه الوسادات، ثم توضع المكونات فوقها، ويتم تسخين اللوحة بأكملها في فرن إعادة التدفق لإذابة اللحام وتكوين رابطة قوية. إذا كانت أبعاد الوسادة غير صحيحة، فإن التوتر السطحي للحام المنصهر يمكن أن يؤدي إلى خروج المكون عن محاذاة أو التسبب في عيوب أخرى.

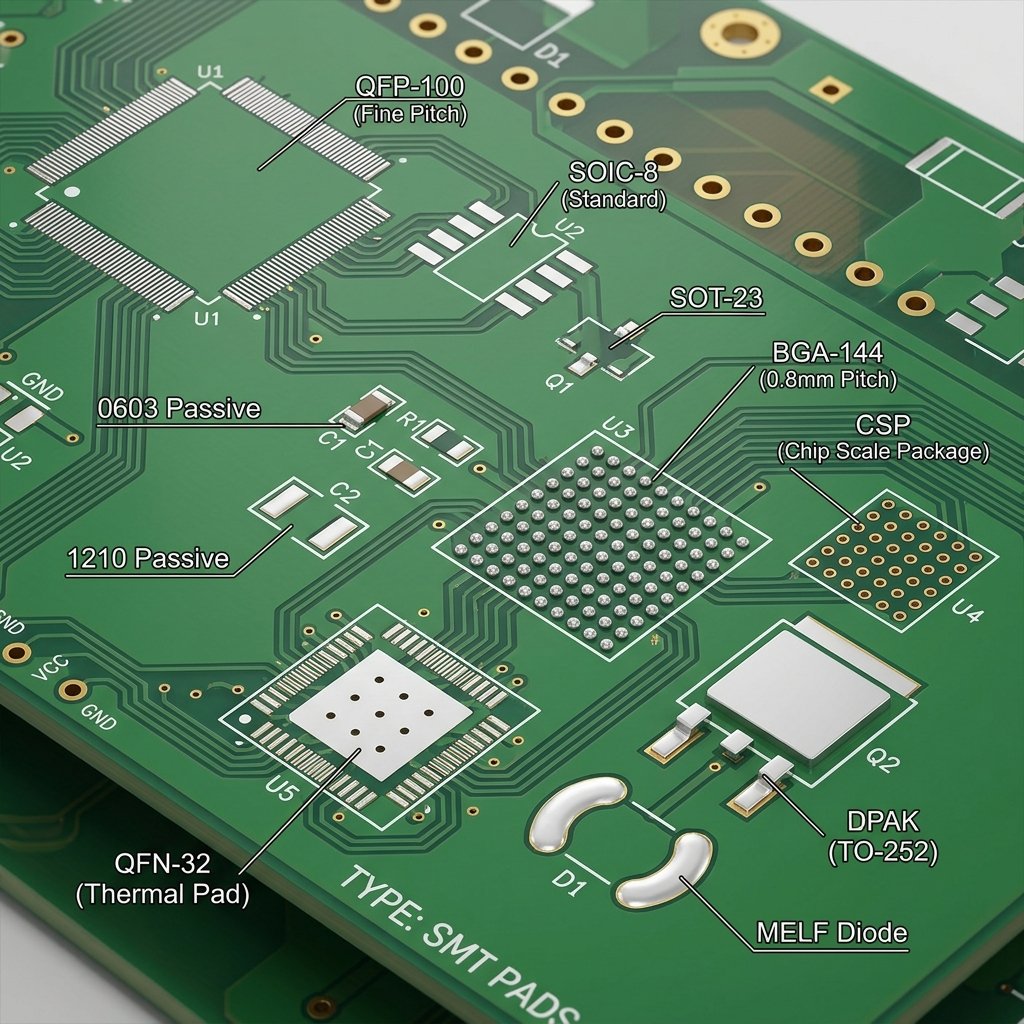

أنواع لوحات الدوائر المطبوعة (PCB)
يوجد عمومًا نوعان من اللمسات المستخدمة في تصميم التجميع السطحي (SMT): اللمسات غير المحددة بقناع اللحام (NSMD) واللمسات المحددة بقناع اللحام (SMD).
- تعريف القناع غير المخصص للحام (NSMD): وتُعرف أيضًا باسم «الوسادات المحددة بالنحاس»، وتتميز هذه بـ فتحة قناع اللحام التي تكون أكبر من اللوحة النحاسية. وهذا يسمح للمادة اللحامية بالالتصاق بالجزء العلوي والجوانب من اللوحة النحاسية، مما يوفر رابطة ميكانيكية أقوى. وعادةً ما تُفضل لوحات NSMD لمعظم مكونات التجميع السطحي (SMT)، لا سيما مصفوفات الشبكات الكروية (BGAs).
- تعريف قناع اللحام (SMD): بالنسبة لوسادات SMD، يتداخل قناع اللحام مع حافة الوسادة النحاسية. ويتم تحديد حجم الوسادة المكشوفة من خلال فتحة قناع اللحام. ورغم أن ذلك قد يساعد في منع ارتفاع الوسادة، إلا أنه يقلل من المساحة السطحية المتاحة للحام وقد يؤدي إلى تركيز الإجهاد.
كيفية تصميم لوحات PCB مثالية لتقنية التجميع السطحي (SMT)
اتبع هذه الخطوات لضمان تصميم لوحات الدوائر المطبوعة (PCB) الخاصة بك بالشكل الأمثل لتجميعها باستخدام تقنية التركيب السطحي.
الخطوة 1: الرجوع إلى أوراق بيانات المكونات
تتمثل الخطوة الأولى والأكثر أهمية في تصميم لوحات التوصيل في الرجوع إلى ورقة البيانات الصادرة عن الشركة المصنعة للمكون المحدد الذي تستخدمه. فورقة البيانات هذه توفر دائمًا تقريبًا نمط التوصيل أو المساحة الموصى بها. وتستند هذه التوصيات إلى اختبارات مكثفة، وهي مصممة لتحقيق أفضل نتائج اللحام. لذا، يجب دائمًا إعطاء الأولوية لإرشادات الشركة المصنعة على الحاسبات العامة.
الخطوة 2: فهم معايير IPC
تعرّف على معيار IPC-7351، الذي يحدد المتطلبات العامة لتصميم التركيب السطحي ومعايير أنماط المساحات. يحدد المعيار IPC-7351 ثلاثة مستويات للكثافة فيما يتعلق بأشكال المساحات: المستوى A (أقصى بروز للمساحات)، والمستوى B (متوسط بروز للمساحات)، والمستوى C (أدنى بروز للمساحات). بالنسبة لمعظم التطبيقات القياسية، يُوصى باستخدام المستوى B لأنه يوفر توازنًا جيدًا بين وصلات اللحام القوية وتوفير المساحة.
الخطوة 3: حساب نسبة العرض إلى الارتفاع الصحيحة
يجب أن تتطابق نسبة العرض إلى الارتفاع للوحة مع طرف المكون. إذا كانت اللوحة طويلة جدًّا، فقد يؤدي ذلك إلى تراكم مفرط للمادة اللحامية. أما إذا كانت عريضة جدًّا، فإن ذلك يزيد من خطر حدوث تواصل بين اللوحات المتجاورة، خاصةً بالنسبة للمكونات ذات المسافات الدقيقة بين الأطراف. تأكد من أن عرض اللوحة أكبر قليلاً من عرض سلك المكون لضمان تشكيل حافة لحام جيدة.
الخطوة 4: التحكم في حجم معجون اللحام

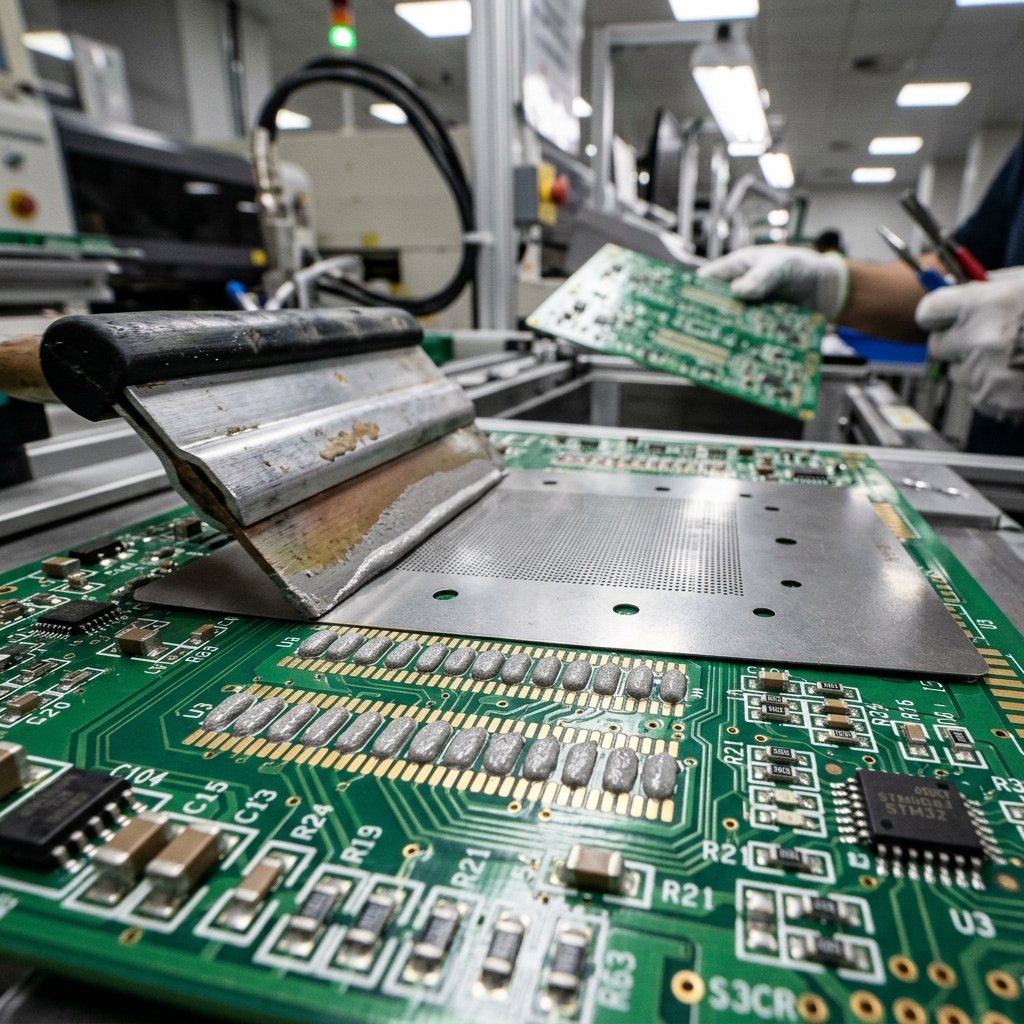

يؤثر تصميم الوصلة بشكل مباشر على كمية معجون اللحام التي يتم تطبيقها أثناء عملية الطباعة بالاستنسل. تعاون مع شركة التجميع الخاصة بك لتصميم استنسل معجون يوفر الكمية الصحيحة من معجون اللحام. فالكمية الزائدة من المعجون تؤدي إلى حدوث جسور كهربائية، بينما تؤدي الكمية القليلة جدًّا إلى ضعف الوصلات. وغالبًا ما تكون فتحة الاستنسل أصغر قليلاً من حجم الوصلة لمنع وجود فائض من معجون اللحام.
الخطوة 5: مراعاة التخفيف الحراري
عند توصيل لوحة SMT بـ... كبيرة مستوى نحاسي (مثل... المستوى الأرضي)، استخدم دائمًا التخفيف الحراري الوصلات. تعمل الوصلة المتينة كمشتت حراري أثناء عملية إعادة الانصهار، حيث تسحب الحرارة بعيدًا عن الوصلة، مما قد يؤدي إلى حدوث وصلة لحام باردة أو انحراف الوصلة. تعمل العوازل الحرارية على تقييد تدفق الحرارة، مما يضمن وصول الوصلة إلى درجة حرارة اللحام الصحيحة.
تجنب الأخطاء الشائعة في تصميم الوسادات
لضمان سير عملية التصنيع بسلاسة، تجنب هذه الأخطاء الشائعة:
- وسادات غير متماثلة للمكونات ذات القطبين: بالنسبة للمكونات مثل المقاومات الرقائقية والمكثفات، يجب أن تكون لوحات التوصيل على كلا الجانبين متطابقة في الحجم ومتصلة بمسارات ذات عرض متماثل. يؤدي عدم التماثل إلى تسخين غير متساوٍ أثناء عملية إعادة الانصهار، مما يؤدي إلى ظاهرة “الشاهد” حيث يقف المكون على أحد طرفيه.
- المسارات في اللوحات: إن وضع ثقب توصيل (via) مباشرةً داخل لوحة SMT (ما لم يكن ثقبًا مسدودًا ومطليًا) هو وصفة لكارثة. أثناء عملية إعادة الانصهار، سينتقل اللحام إلى أسفل عبر ثقب, ، مما يترك كمية غير كافية من اللحام على الوصلة لتثبيت المكون. إذا كان لا بد من وضع ثقب ربط بالقرب من الوصلة، فتأكد من وجود حاجز كافٍ من قناع اللحام بينهما.
- تجاهل التصاريح: تأكد من وجود مسافة كافية بين نقاط التوصيل لمنع حدوث جسور اللحام. ويعد هذا الأمر بالغ الأهمية بشكل خاص بالنسبة للدوائر المتكاملة ذات المسافات الدقيقة بين نقاط التوصيل، حيث تكون نقاط التوصيل متقاربة جدًّا.
الأسئلة الشائعة
ما الفرق بين لوحة NSMD ولوحة SMD؟
تتميز اللوحة من نوع NSMD (غير المحددة بقناع اللحام) بفتحة في قناع اللحام أكبر من مساحة اللوحة النحاسية، مما يسمح للحام بالالتصاق بالجزء العلوي وجوانب اللوحة. أما اللوحة SMD (المحددة بقناع اللحام) فيتداخل قناع اللحام فيها مع النحاس، مما يحدد المنطقة المكشوفة. وتوفر اللوحة NSMD عمومًا وصلة لحام أقوى، وهي المفضلة في معظم التطبيقات.
ما أسباب حدوث «تومبستونينغ» في عملية التجميع باستخدام تقنية التثبيت السطحي (SMT)؟
عادةً ما ينتج «تومبستونينغ» عن التسخين غير المتساوي أو قوى التوتر السطحي غير المتكافئة على طرفي المكون السلبي أثناء عملية اللحام بإعادة التدفق. ويمكن أن يرجع ذلك إلى أحجام اللمسات غير المتماثلة، أو المسارات ذات العروض المختلفة المتصلة باللمسات، أو التوزيع غير المتساوي لمعجون اللحام.
هل يمكنني وضع ثقب توصيل في لوحة التثبيت السطحي؟
بشكل عام، لا. فالثقوب المعيارية في اللوحات ستؤدي إلى انسياب اللحام بعيدًا عن اللوحة نزولاً إلى داخل الثقب، مما ينتج عنه اتصال ضعيف أو منقطع. ويستثنى من ذلك استخدام عملية تصنيع محددة تُسمى “الثقب الموجود في اللوحة المطلي بالنحاس” (VIPPO)، حيث يتم ملء الثقب بمادة الإيبوكسي ثم طلاءه بالنحاس لإنشاء لوحة مسطحة وصلبة.
الخاتمة
لا يقتصر التصميم السليم لوسادات لوحات الدوائر المطبوعة (PCB) على مجرد اتباع الإعدادات الافتراضية للبرامج فحسب؛ بل يتطلب فهمًا عميقًا لعملية التصنيع ومواصفات المكونات والمعايير الصناعية مثل IPC-7351. من خلال الاهتمام الدقيق بأبعاد اللوحات، والتخفيف الحراري، وتجنب الأخطاء الشائعة مثل وجود ثقوب التوصيل داخل اللوحة (vias-in-pad)، يمكنك تحسين إنتاجية وموثوقية مجموعات التجميع السطحي (SMT) بشكل كبير. احرص دائمًا على العمل عن كثب مع شركائك في تصنيع وتجميع لوحات الدوائر المطبوعة (PCB)، حيث إن قدراتهم وعملياتهم يمكن أن تؤثر أيضًا على اختياراتك التصميمية المثلى.
