Введение в проектирование многослойных печатных плат с высокой скоростью работы
В современной электронике потребность в более высоких скоростях передачи данных и более высокой скорости обработки привела к значительному усложнению конструкции печатных плат (PCB). Основой надежной высокоскоростной конструкции является высокоскоростная компоновка печатных плат. Правильно скомпонованная многослойная структура — это не просто упорядочение слоев; это основа для обеспечения целостность сигнала, минимизация электромагнитных помех (EMI) и обеспечение стабильности сети питания (PDN). Понимание основных правил построения многослойных печатных плат с высокой скоростью передачи сигнала имеет решающее значение для инженеров-аппаратчиков и разработчиков печатных плат, стремящихся добиться успеха при разработке проектов с первого раза.
Когда сигналы переходят из низкочастотного диапазона в высокочастотный (как правило, выше 50 МГц или со временем нарастания менее 1 нс), дорожки печатной платы уже нельзя рассматривать как простые провода. Они превращаются в линии передачи, в которых импеданс, отражение и перекрестные помехи играют значительную роль. Тщательно спланированная многослойная структура помогает контролировать эти эффекты линий передачи за счет обеспечения соответствующих опорных плоскостей, управления толщиной диэлектрика и оптимизации распределения слоев.
В этом подробном руководстве мы подробно рассмотрим основные правила и передовые методы настройки высокоскоростной многослойной печатной платы. Мы рассмотрим расположение слоев, контроль импеданса, выбор материалов, а также пошаговое руководство, которое поможет вам сформировать оптимальную компоновку слоев для вашего следующего проекта в области высокоскоростных систем.

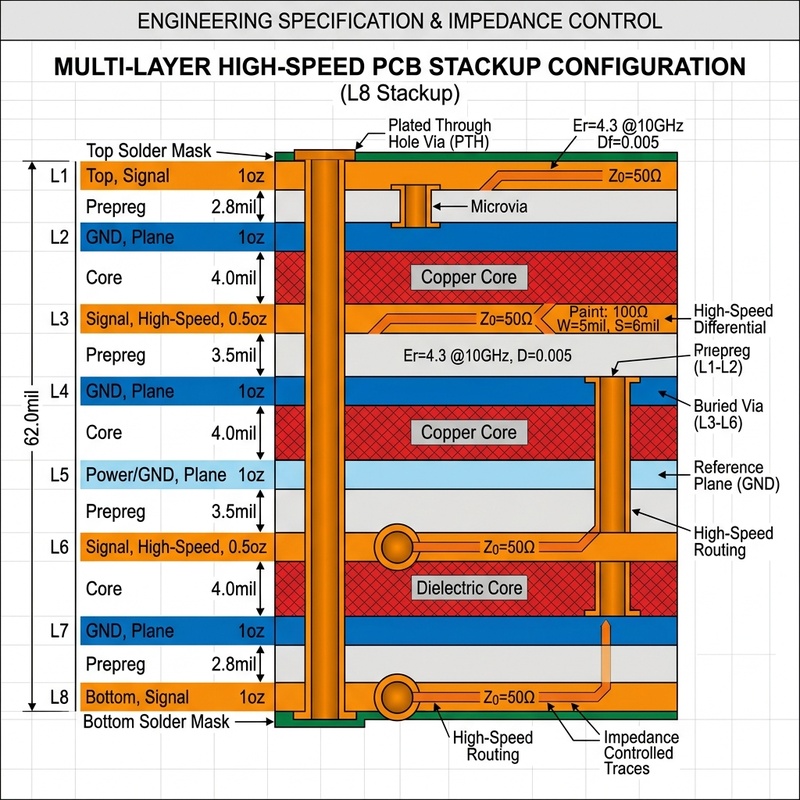

Основные принципы построения многослойных печатных плат для высокоскоростных систем
Проектирование многослойной печатной платы для высокочастотных систем требует тонкого баланса между электрическими характеристиками, технологичностью и стоимостью. Вот основные принципы, о которых следует помнить:
- Слои сигналов, прилегающие к сплошным плоскостям: Высокочастотные сигналы всегда следует прокладывать по слоям, прилегающим к непрерывной опорной плоскости (заземления или питания). Это позволяет свести к минимуму площадь контура обратных токов, что, в свою очередь, снижает электромагнитные помехи и перекрестные помехи.
- Плотное соединение источника питания и заземления: Размещение плоскостей питания и заземления в непосредственной близости друг от друга (с тонким диэлектриком) увеличивает межплоскостную ёмкость. Это обеспечивает превосходную высокочастотную развязку, снижая импеданс PDN на высоких частотах.
- Симметричная компоновка: Структура печатной платы должна быть симметричной относительно её центра, чтобы предотвратить коробление в процессе производства. Это касается толщины медного слоя, толщины диэлектрика, а также распределения плоских и сигнальных слоёв.
- Избегайте прокладки трасс на соседних слоях сигналов: Если два сигнальных слоя должны располагаться рядом, трассировка должна проходить строго ортогонально (перпендикулярно), чтобы свести к минимуму поперечные перекрестные помехи. Однако, как правило, лучше разделять сигнальные слои опорной плоскостью.
Как сформировать многослойную печатную плату с высокой скоростью передачи сигнала
Следуйте этой пошаговой инструкции, чтобы создать оптимизированную конфигурацию слоев высокоскоростной печатной платы, которая обеспечит целостность сигнала и сведет к минимуму электромагнитные помехи.
Шаг 1: Определите количество слоев
Начните с анализа сложности вашей схемы. Рассчитайте общее количество необходимых сигнальных сетей, уделяя особое внимание высокоскоростным интерфейсам, таким как PCIe, DDR или USB. Оцените плотность трассировки, чтобы определить, потребуется ли вам 4, 6, 8 или больше слоев. Всегда выделяйте достаточное количество слоев для выделенных плоскостей заземления и питания.
Шаг 2: Назначение опорных плоскостей
Стратегически размещайте плоскости заземления и питания. В качестве опорных плоскостей для высокоскоростных сигналов обычно предпочтительны плоскости заземления, поскольку они обеспечивают более низкое сопротивление. Убедитесь, что каждый слой с высокоскоростными сигналами примыкает как минимум к одной сплошной плоскость земли. В печатных платах с большим количеством слоев следует чередовать слои сигналов и плоскости заземления.
Шаг 3: Выбор подходящих диэлектрических материалов
Стандартный FR4 может оказаться неподходящим для конструкций, требующих очень высоких скоростей, из-за высоких диэлектрических потерь (коэффициент рассеивания, Df) и нестабильной диэлектрической проницаемости (Dk). Выбирайте материалы с низкими потерями, такие как Megtron 6, Rogers или Isola, в зависимости от ваших требований к частоте. Обращайте внимание на тип стеклоткани, чтобы избежать влияния переплетения волокон на дифференциальные пары.
Шаг 4: Расчет и определение контролируемого импеданса

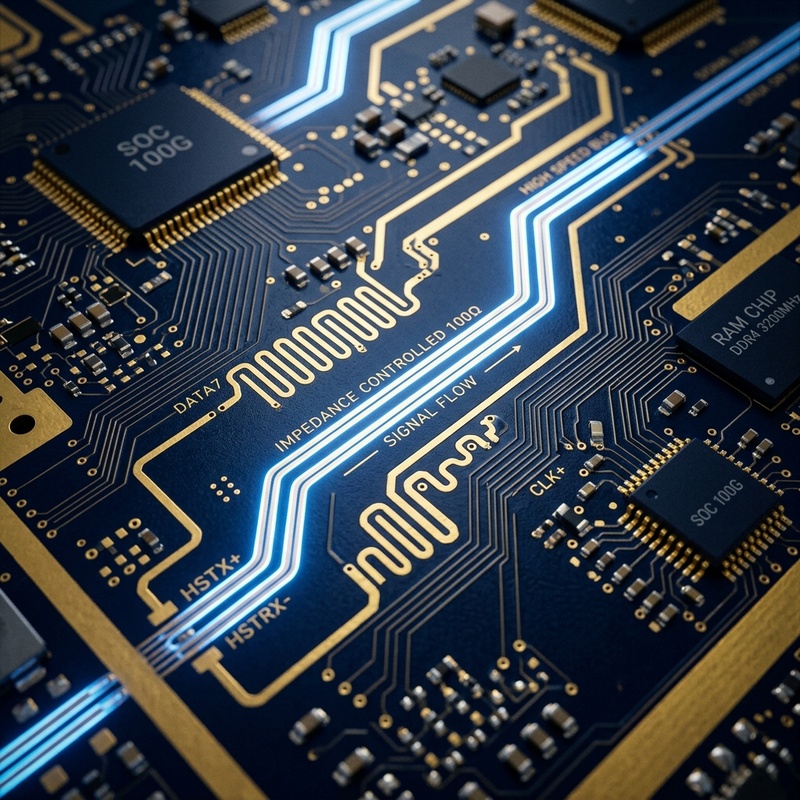

Воспользуйтесь калькулятором импеданса или менеджером слоёв вашего инструмента EDA, чтобы определить ширину дорожек и расстояние между ними, необходимые для достижения заданного импеданса (например, 50 Ом для односторонней схемы, 100 Ом для дифференциальной схемы). Регулируйте толщину диэлектрика и толщину медного слоя в структуре слоёв до тех пор, пока не будут достигнуты заданные значения импеданса.
Шаг 5: Проверка симметрии и технологичности
Проверьте окончательную схему слоения, чтобы убедиться в его симметричности сверху донизу. Проконсультируйтесь с производителем печатных плат на раннем этапе процесса. Предоставьте ему предлагаемую схему слоения и требования к импедансу, чтобы он мог проверить их на соответствие своим производственным возможностям и предложить необходимые корректировки с учетом имеющихся у него запасов материалов.
Дополнительные соображения
Помимо основ, проектирование многослойных печатных плат для высокоскоростных сигналов включает в себя применение передовых методов, таких как управление переходными отверстиями и использование микропереходных отверстий (HDI). Когда высокоскоростной сигнал переходит из одного слоя в другой, ток обратного хода также должен менять опорные плоскости. Размещение соединительного переходного отверстия (соединяющего две плоскости заземления) рядом с сигнальным переходным отверстием обеспечивает низкоимпедансный путь для обратного тока, предотвращая излучения и сохраняя целостность сигнала.
Технология высокоплотной компоновки (HDI), в которой используются слепые и погруженные переходные отверстия, позволяет обеспечить более компактную трассировку и сократить количество переходов между слоями. Многослойные структуры HDI могут значительно повысить высокочастотные характеристики за счет сокращения длины отводов переходных отверстий, которые действуют как антенны и вызывают отражения на высоких частотах.
Часто задаваемые вопросы (FAQ)
Почему стандартный FR4 не всегда рекомендуется для многослойных печатных плат с высокой скоростью передачи сигнала?
Стандартный FR4 имеет относительно высокий коэффициент диссипации (Df), что означает, что он поглощает больше энергии сигнала на высоких частотах, что приводит к затуханию сигнала. Кроме того, его диэлектрическая проницаемость (Dk) может варьироваться по всей площади платы из-за структуры стеклоткани, что вызывает фазовый сдвиг в дифференциальных парах. Для высокоскоростных приложений предпочтительны материалы с низкими потерями и стабильной диэлектрической проницаемостью.
Как компоновка влияет на электромагнитные помехи (ЭМИ)?
Схема расположения слоёв напрямую влияет на площадь контура обратных токов. При грамотно разработанной схеме расположения слоёв сигнальные слои размещаются непосредственно рядом с сплошными опорными плоскостями. Это обеспечивает тесную связь сигнала с его обратный путь, что позволяет свести площадь контура к минимуму. Чем меньше площадь контура, тем меньше излучается электромагнитной энергии, что позволяет значительно снизить уровень электромагнитных помех.
Какое количество слоев считается оптимальным для высокоскоростной печатной платы?
Не существует единого “идеального” количества слоёв, поскольку оно зависит от сложности схемы, плотности трассировки и количества высокоскоростных интерфейсов. Однако при разработке надёжных высокоскоростных схем от 6 до 8 слоёв часто считаются отправной точкой, позволяющей обеспечить достаточное пространство для трассировки при одновременном сохранении надлежащих опорных плоскостей для всех критически важных сигналов.
Заключение
Проектирование многослойной печатной платы для высокоскоростных цепей — сложная, но крайне важная задача, от которой зависят общие рабочие характеристики и надежность электронной системы. Соблюдая основные правила — такие как обеспечение соседства опорных плоскостей, поддержание симметрии слоевой структуры, выбор подходящих материалов и тщательный контроль импеданса — разработчики могут минимизировать типичные проблемы высокоскоростных систем, такие как перекрестные помехи, отражения и электромагнитные помехи (EMI). Всегда тесно сотрудничайте с производителем печатных плат, чтобы гарантировать, что ваша слоевая структура будет как электрически надежной, так и удобной для производства. Надежная основа слоевой структуры — это первый шаг к успешному проектированию высокоскоростной печатной платы.
