В сложном мире проектирования и производства печатных плат (PCB) даже, казалось бы, незначительные детали могут оказать огромное влияние на надежность и рабочие характеристики конечного продукта. Одной из таких критически важных деталей является зазор под паяльную маску. Если вы занимаетесь проектированием, изготовлением или сборкой печатных плат, понимание того, почему зазор под паяльную маску имеет такое большое значение, абсолютно необходимо для обеспечения безупречной пайки.
Что такое зазор под паяльную маску?

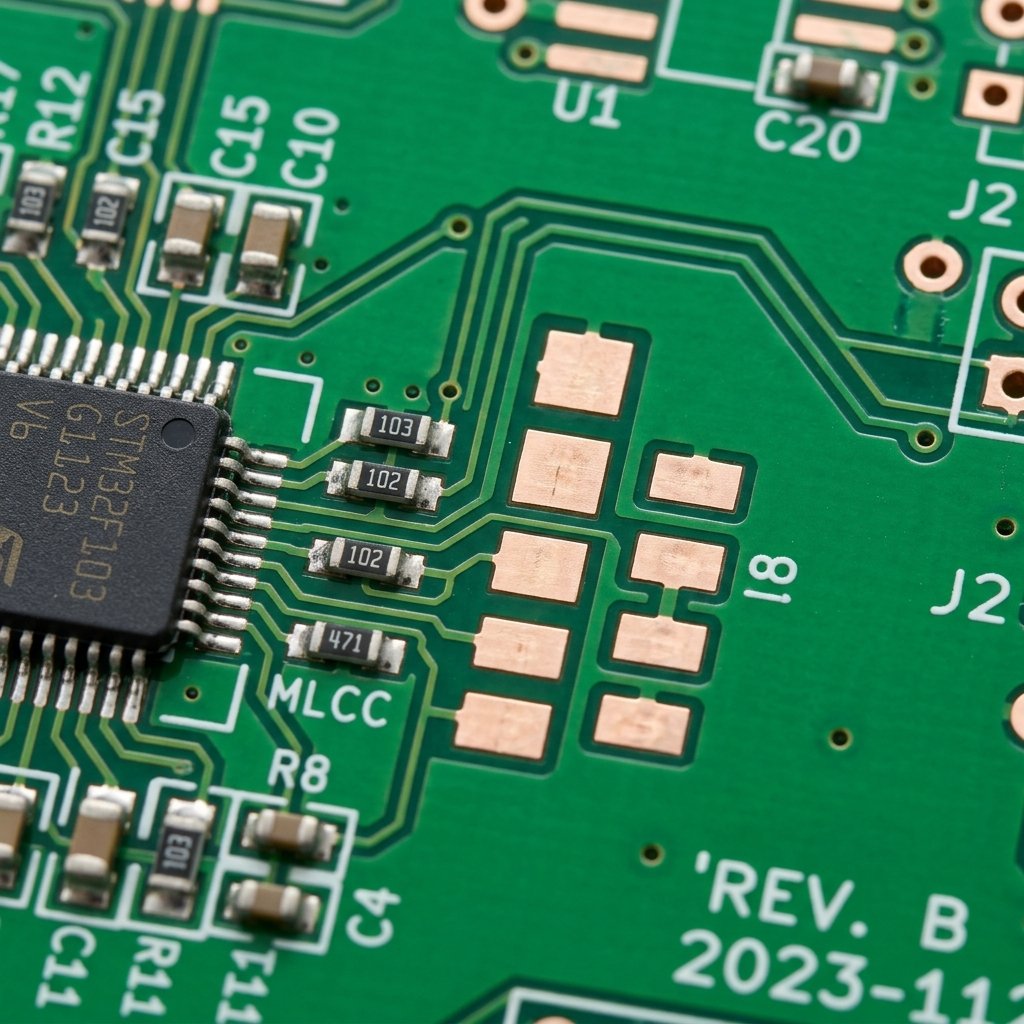

Паяльная маска — защитный слой на печатной плате, обычно зелёного цвета, — предотвращает образование паяных мостиков между близко расположенными контактными площадками и дорожками. Под зазором паяльной маски понимается специально оставленный зазор или отверстие в слое паяльной маски вокруг медная подложка, через или другие открытые металлические элементы. Такой зазор гарантирует, что паяльная маска не покроет случайно ту часть контактной площадки, которая должна быть припаяна.
Без достаточного зазора паяльная маска может выходить за пределы контактной площадки. Это небольшое перекрытие может нарушить процесс нанесения паяльной пасты и последующую пайку методом рефлоу, что приведет к появлению множества производственных дефектов. Производители обычно рекомендуют зазор в несколько мил (тысячных долей дюйма), чтобы учесть допуски по совмещению в процессе нанесения паяльной маски.
Последствия ненадлежащего разрешения
Когда зазор под паяльной маской слишком мал или отсутствует вовсе, вероятность появления дефектов пайки резко возрастает. К наиболее распространённым проблемам относятся:
- Паяные мостики: Если маска заходит на контактную площадку, она может вытолкнуть паяльную пасту наружу во время рефлоу-пайки, в результате чего паста может соединиться с соседней контактной площадкой. Это приводит к короткому замыканию, которое выводит печатную плату из строя.
- «Томбстонинг»: Неравномерное нанесение паяльной маски на контактные площадки двухвыводного элемента (например, резистора или конденсатор) может привести к неравномерному распределению сил поверхностного натяжения во время пайки. Этот дисбаланс может привести к тому, что компонент встанет вертикально, напоминая надгробный камень.
- Некачественные паяные соединения: Паяльная маска на контактной площадке препятствует образованию прочной интерметаллической связи между припоем и медью. В результате образуются слабые соединения, подверженные механическому разрушению или перебоям в электрической проводимости.

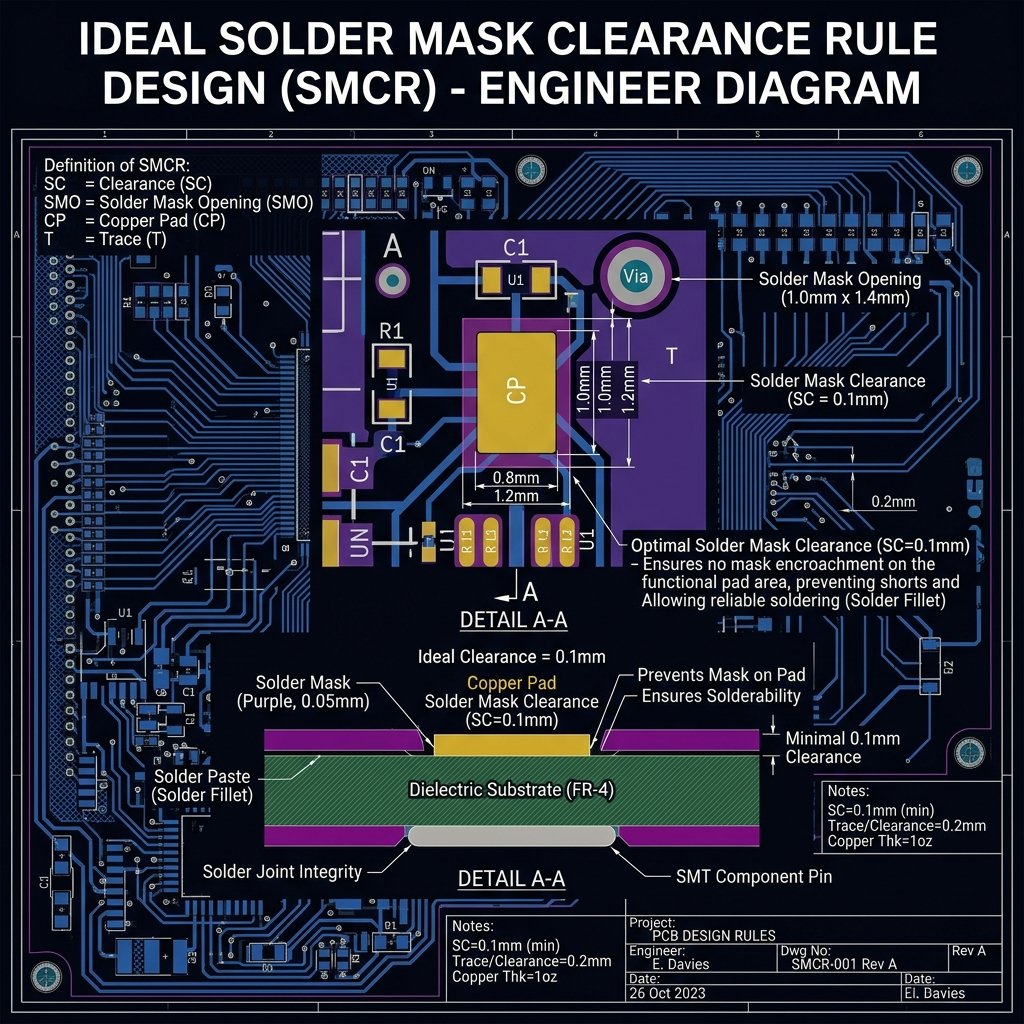

Проектирование с учетом оптимального зазора под паяльную маску
Обеспечение безупречной пайки начинается еще на этапе проектирования. Разработчики печатных плат должны соблюдать рекомендации по проектированию с учетом технологичности (DFM), предоставленные выбранным ими производителем. В этих рекомендациях указывается минимальное необходимое расстояние до паяльной маски с учетом возможностей оборудования производителя и допусков по регистрации.
Крайне важно точно определить эти зазоры в правилах проектирования вашей программы для разработки печатных плат. Обычно рекомендуется зазор 2–3 мил с каждой стороны, но это значение может варьироваться в зависимости от плотности печатной платы и конкретного производственного процесса (например, жидкостная фоточувствительная паяльная маска по сравнению с сухой пленкой). Кроме того, проектировщики должны учитывать “полоску паяльной маски” — минимальную полоску паяльной маски, которую можно надёжно изготовить между двумя соседними контактными площадками.
Как проверить зазор под паяльной маской в проекте печатной платы
Проверка проекта на наличие необходимого зазора
Выполните следующие действия, чтобы убедиться, что в проекте печатной платы предусмотрен достаточный зазор под паяльную маску, прежде чем отправлять его на изготовление.
1. Анализ производственных возможностей
Прежде чем определять правила проектирования, уточните у производителя печатных плат допустимые значения минимального зазора под паяльной маской и минимальной ширины полосы паяльной маски.
2. Настройка проверки соответствия правилам проектирования (DRC)
Откройте программу для проектирования печатных плат и перейдите в раздел «Правила проектирования». Введите указанные производителем значения зазора под паяльную маску и ширины перемычки.
3. Запустите инструмент DRC
Проведите проверку на соответствие правилам проектирования по всей плате. Программа выделит все области, в которых расстояние между элементами меньше заданного вами минимального значения.
4. Проведите визуальный осмотр критически важных участков
Даже при наличии сертификата DRC целесообразно вручную проверять участки с высокой плотностью размещения, компоненты с мелким шагом и корпуса BGA, чтобы убедиться в визуальной правильности зазоров и наличии паяльной маски там, где это необходимо.
5. Создание и проверка файлов Gerber
После завершения разработки макета сгенерируйте файлы Gerber. С помощью программы просмотра файлов Gerber загрузите верхний и нижний слои паяльной маски вместе с медные слои чтобы в последний раз тщательно проверить зазоры перед запуском в производство.
Часто задаваемые вопросы
В чём заключается разница между контактными площадками с определённой паяльной маской (SMD) и без определённой паяльной маски (NSMD)?
В контактной площадке SMD отверстие в паяльной маске меньше, чем сама медная площадка, то есть паяльная маска перекрывает края площадки. В контактной площадке NSMD отверстие в паяльной маске больше, чем сама площадка (это и есть зазор паяльной маски), в результате чего между площадкой и маской остается зазор. NSMD, как правило, предпочтительнее с точки зрения обеспечения более высокой надёжности паяных соединений.
Можно ли установить нулевой зазор под паяльную маску?
Не рекомендуется оставлять нулевой зазор между паяльной маской и контактной площадкой, то есть когда размер отверстия в маске точно соответствует размеру площадки. Из-за производственных допусков смещение при печати почти наверняка приведет к тому, что маска частично перекроет площадку, что станет причиной дефектов пайки.
Что произойдет, если зазор под паяльной маской слишком велик?
Если зазор слишком велик, это может привести к обнажению соседних дорожек или к тому, что между близко расположенными контактными площадками останется слишком мало слоя паяльной маски. Это повышает риск образования паяных мостиков между контактной площадкой и смежная трасса или между двумя прокладками.
Заключение
Зазор под паяльную маску — это один из ключевых аспектов проектирования печатных плат, который напрямую влияет на технологичность производства и выход готовой продукции. Понимая, насколько важную роль он играет в предотвращении таких дефектов, как паяные мостики и некачественные соединения, разработчики могут создавать более прочные и надежные печатные платы. Всегда тесно сотрудничайте с производителем и используйте инструменты DRC, чтобы обеспечить оптимальные зазоры для успешного производства.
