При проектировании печатной платы выбор материала зависит не только от толщины, термостойкости или стоимости.
В случае высокоскоростных и высокочастотных схем электрические свойства материала приобретают не меньшее значение.
Одним из важнейших параметров является диэлектрическая проницаемость (Dk).
Dk влияет на процесс прохождения электрических сигналов по печатной плате. Он оказывает влияние на импеданс, задержку распространения сигнала, целостность сигнала и общие характеристики схемы.
В случае простых печатных плат с низкой скоростью передачи сигналов параметру Dk, возможно, не уделяется особого внимания. Однако по мере увеличения частоты сигналов выбор подходящего диэлектрического материала приобретает всё большее значение.
Что такое диэлектрическая проницаемость печатной платы?
Диэлектрическая проницаемость, обычно обозначаемая как Dk, показывает, насколько эффективно данный материал аккумулирует электрическую энергию по сравнению с воздухом.
При проектировании печатных плат показатель Dk характеризует электрические свойства изоляционного материала между слоями меди.

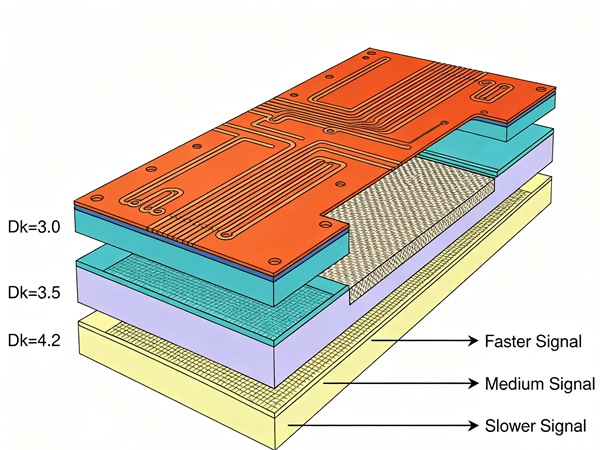

Материал с более высоким значением Dk замедляет прохождение электрических сигналов в большей степени, чем материал с более низким значением Dk.
Различные материалы для печатных плат обладают разными диэлектрическими постоянными вследствие различий в составе смол, структуре стекловолокна и технологиях производства.
Похожие статьи:
Почему Dk имеет значение при проектировании печатных плат
Dk влияет на ряд важных характеристик печатных плат.
Контроль импеданса
Регулируемое сопротивление имеет решающее значение в высокоскоростных цифровых и радиочастотных схемах.
Диэлектрическая проницаемость влияет на взаимосвязь между:
- Ширина трассировки
- Толщина меди
- Толщина диэлектрика
- Структура сигнального слоя
Изменение значения Dk может повлиять на значения импеданса и привести к проблемам с целостностью сигнала.
Скорость сигнала

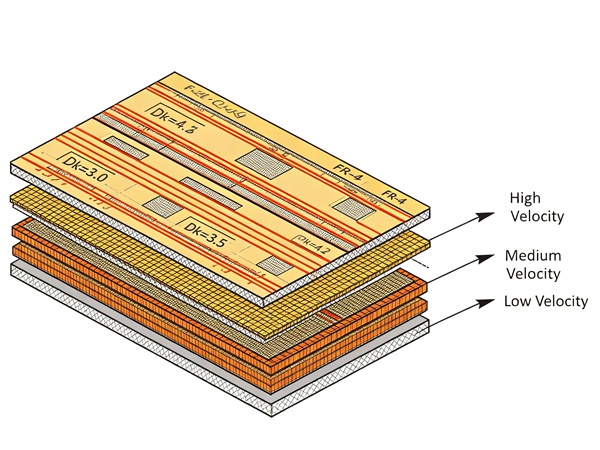

Электрические сигналы распространяются медленнее в материалах с более высокими диэлектрическими постоянными.
Это касается:
- Задержка распространения сигнала
- Характеристики синхронизации
- Сигналы высокоскоростной связи
Для таких областей применения, как сетевое оборудование, серверы и современные системы связи, выбор материалов приобретает всё большее значение.
Целостность сигнала
Неправильные диэлектрические свойства могут привести к:
- Отражение сигнала
- Перекрестные помехи
- Ошибки синхронизации
- Увеличение убытка
При разработке высокочастотных устройств инженеры часто учитывают коэффициент диэлектрической проницаемости (Dk) вместе с диэлектрическими потерями (Df).

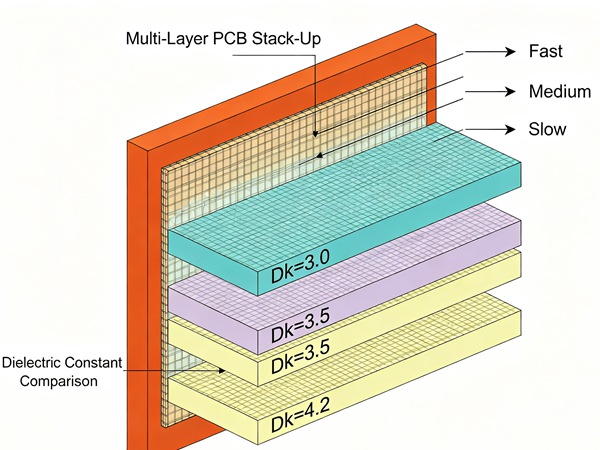

Типичные значения Dk для распространенных материалов печатных плат
Различные материалы обладают разными диэлектрическими характеристиками.
| Материал | Типичный диапазон Dk |
|---|---|
| Стандартный FR4 | Примерно 4,0–4,8 |
| FR4 с высоким содержанием ТГ | Примерно 4,0–4,5 |
| Высокочастотные материалы компании Rogers | Примерно 2–3,5 |
| Материалы на основе ПТФЭ | Примерно 2–3 |
Фактические значения зависят от частоты, содержания смолы, типа стекла и технических характеристик производителя.
Почему FR4 Dk не является фиксированным числом
Многие люди полагают, что FR4 всегда имеет одно конкретное значение Dk.
На самом деле FR4 — это скорее семейство материалов, чем отдельный материал.
Его Dk может варьироваться в зависимости от:
- Содержание смолы
- Тип переплетения стекловолокна
- Частота тестирования
- Производитель ламината
По этой причине при проектировании цепей с регулируемым импедансом инженеры должны всегда руководствоваться значениями, указанными в техническом паспорте производителя.
Похожие статьи:
- Что такое материал FR4 для печатных плат
- Диэлектрическая проницаемость (Er) FR4 в зависимости от частоты
Материалы для печатных плат с низкой и высокой частотой
На более высоких частотах даже небольшие различия в диэлектрических свойствах могут повлиять на рабочие характеристики.
Материалы, предназначенные для применения в радиочастотных и микроволновых системах, обычно обладают следующими свойствами:
- Более стабильные значения Dk
- Меньшие диэлектрические потери
- Более стабильный сигнал
Именно поэтому для сложных задач в области радиочастотной техники вместо стандартного FR4 часто выбирают такие материалы, как Rogers и PTFE.
Похожие статьи:
- FR4 против Rogers PCB для высокочастотных конструкций
- Материалы для печатных плат с низким уровнем потерь для радиочастотных и микроволновых схем
Dk против Df
Dk и Df связаны между собой, но отражают разные свойства материала.
Dk (диэлектрическая проницаемость)
В основном затрагивает:
- Скорость распространения сигнала
- Расчет импеданса
- Электрическая длина
Df (коэффициент диссипации)
В основном затрагивает:
- Потеря сигнала
- Тепло, выделяемое за счет диэлектрических потерь
- Высокочастотный КПД
При проектировании печатных плат для высокочастотных систем необходимо учитывать оба этих параметра одновременно.
Факторы, влияющие на диэлектрическую проницаемость печатных плат
Значение Dk материала печатной платы зависит от ряда факторов.
Содержание смолы
Увеличение содержания смолы, как правило, изменяет диэлектрические свойства ламината.
Конструкция из стекловолокна
Различные способы плетения стекла могут приводить к локальным колебаниям значения Dk.
Рабочая частота
Значения Dk могут изменяться в зависимости от частоты измерений.
Характеристики материала при низкой частоте могут не отражать его фактические рабочие показатели при высоких скоростях.
Производственный процесс
На конечные электрические характеристики могут влиять условия ламинирования и однородность материала.
Как выбрать материалы для печатных плат с учетом коэффициента диэлектрической проницаемости (Dk)
- Шаг 1
Определите требования к рабочей частоте и скорости передачи сигнала.
- Шаг 2
Определите, достаточно ли стандартных эксплуатационных характеристик FR4.
- Шаг 3
Сравните Dk, Df, тепловые характеристики и стоимость в совокупности.
- Шаг 4
Перед разработкой схемы слоевой структуры согласуйте выбранный ламинат с производителем печатных плат.
Распространенные ошибки при использовании данных Dk
Использование типового значения Dk для FR4
Распространенной ошибкой является использование общего значения Dk, найденного в Интернете, вместо данных из технического паспорта конкретного ламината.
Различные материалы FR4 могут обладать разными электрическими свойствами.
Игнорирование частотных эффектов
Значения Dk могут изменяться в зависимости от частоты, особенно в высокочастотных системах.
Выбор материала исключительно по стоимости
Самый дешёвый материал может не обеспечить требуемые характеристики сигнала.
При выборе материала следует учитывать все требования, предъявляемые к изделию.
Заключение
Диэлектрическая проницаемость печатной платы является ключевым параметром материала, влияющим на поведение сигнала, регулирование импеданса и высокочастотные характеристики.
Для стандартной электроники обычные материалы на основе FR4 способны удовлетворить большинство требований. Однако в высокочастотных и радиочастотных приложениях зачастую требуются материалы с более стабильными диэлектрическими характеристиками.
Понимание показателя Dk помогает инженерам выбирать подходящие материалы для печатных плат, повышать целостность сигнала и снижать риски, связанные с проектированием, ещё до начала производства.
Часто задаваемые вопросы
A: Диэлектрическая проницаемость (Dk) печатной платы характеризует электрические свойства изоляционного материала, которые влияют на распространение сигналов по печатной плате.
A: Dk влияет на импеданс, скорость распространения сигнала, задержку распространения и целостность сигнала, особенно в высокоскоростных и высокочастотных схемах.
A: Нет. FR4 — это категория материалов, и его коэффициент Dk зависит от содержания смолы, типа стекловолокна, частоты и производителя.
A: Не всегда. Подходящее значение Dk зависит от области применения, требований к импедансу, скорости передачи сигнала и конструкции схемы.
A: Материалы, рассчитанные на работу на высоких частотах, такие как ламинаты на основе Rogers и PTFE, обычно используются в тех случаях, когда требуются более низкие и стабильные диэлектрические характеристики.
