При сравнении материалов для печатных плат почти в каждом техническом паспорте ламината встречается один параметр —температура стеклования, обычно записывается как Tg.
В случае многих изделий с низким энергопотреблением показателю Tg, возможно, не уделяется особого внимания. Однако, если печатная плата подвергается воздействию повышенных температур пайки, постоянного нагрева или многократных термоциклов, Tg становится важным фактором, определяющим долгосрочную надежность.
Понимание того, что означает Tg — и чего он не означает, — поможет избежать выбора материала, который демонстрирует хорошие характеристики в лабораторных условиях, но не справляется с реальными эксплуатационными условиями.
Что такое температура стеклования?

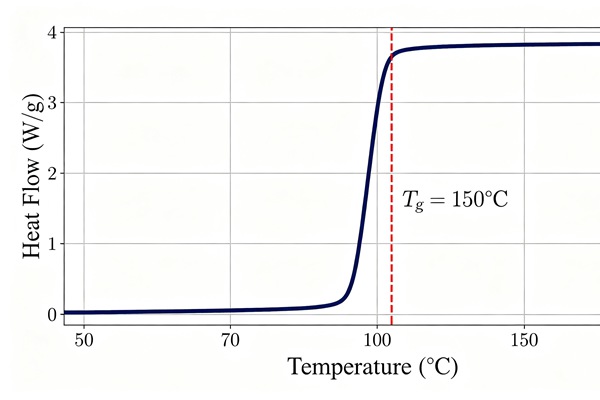

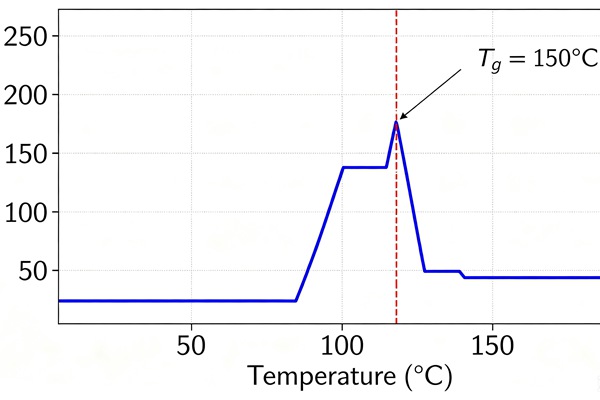

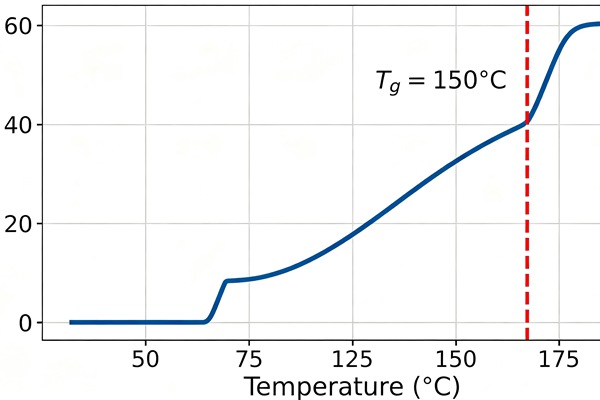

Температура стеклования — это температура, при которой смола внутри ламината печатной платы начинает переходить из жесткого, стеклообразного состояния в более мягкое и гибкое.
Это изменение не означает, что материал плавится. Напротив, с повышением температуры начинают меняться его механические свойства.
Ниже значения Tg ламинат остается относительно стабильным. Выше этого значения расширение становится более заметным, а материал — более чувствительным к механическим нагрузкам.
Если вы не знакомы с конструкцией ламината, Обзор ламинатов для печатных плат: принципы проектирования и производства дает хорошее представление о том, как создаются материалы для печатных плат.
Почему Tg имеет значение
В течение срока службы печатная плата несколько раз подвергается воздействию высокой температуры.
Примеры включают:
- Пайка компонентов
- Переделка и ремонт
- Суточные рабочие температуры
- Многократное включение и выключение питания
Когда температура приближается к значению Tg ламината или превышает его, стабильность размеров начинает снижаться.
Это может повлиять на:
- Надежность отверстий
- Выравнивание слоев
- Долговечность паяных соединений
- Долгосрочные механические характеристики
В случае изделий, которые, как предполагается, будут эксплуатироваться в течение многих лет в сложных условиях, температуру стеклования (Tg) следует рассматривать в совокупности с другими свойствами материала, а не изолированно.
Типичные диапазоны Tg
Ламинаты для печатных плат часто подразделяют на три категории.
| Материал | Типичное значение Tg |
|---|---|
| Стандартный FR4 | 130–140 °C |
| FR4 со средней температурой стеклования | 150–170 °C |
| Материалы с высокой температурой стеклования | Свыше 170 °C |
Фактические значения зависят от производителя ламината и состава смолы.
При подтверждении технических характеристик материала всегда следует руководствоваться техническим паспортом, предоставленным производителем ламината.
Означает ли более высокое значение Tg всегда более высокое качество печатной платы?
Не обязательно.
Более высокое значение Tg повышает термическую стабильность, но это не означает автоматического улучшения всех характеристик печатной платы.
Для многих коммерческих изделий стандартный FR4 по-прежнему остается практичным и экономичным выбором.
Ламинаты с более высокой Tg приобретают большую ценность в следующих случаях:
- Более высокие рабочие температуры
- Несколько циклов пайки бессвинцовым припоем
- Крупные многослойные конструкции
- Непрерывная термическая нагрузка
Выбор материала с температурой стеклования (Tg), превышающей требуемую для конкретного применения, может привести к увеличению затрат без получения существенной выгоды.
Материалы с Tg и высоким Tg
Ламинаты с высоким значением Tg были разработаны для применения в тех случаях, когда обычный FR4 может достигать своих температурных пределов.
Они широко используются в:
- Автомобильная электроника
- Промышленные системы управления
- Силовая электроника
- Оборудование связи
- Многослойные печатные платы с высокой плотностью размещения компонентов
Если вы сравниваете стандартные и высокотемпературные ламинаты, Печатная плата из FR4 и FR4 с высоким значением Tg в котором более подробно объясняются эти различия.
Вы также можете ознакомиться с Материал для печатных плат с высоким значением Tg, предназначенный для применения в условиях высоких температур и требующих высокой надежности чтобы получить более полное представление о том, где обычно применяются эти материалы.
Производство терморезистов и печатных плат
Tg влияет на ряд производственных процессов.
Ламинирование
Стабильные материалы способствуют обеспечению точной регистрации слоев при многослойном нанесении.
Бурение
Материалы, обладающие достаточной термической стабильностью, с меньшей вероятностью деформируются в процессе изготовления.
Сборка
Температуры при современной пайке безсвинцовым припоем значительно выше, чем при традиционных методах пайки.
Выбор ламината с подходящим значением Tg помогает снизить термические напряжения в процессе сборки.
Tg — это лишь одно из свойств материала
Хотя температура перехода (Tg) и является важным показателем, она не должна быть единственным фактором, который учитывается при выборе материала.
К другим свойствам материала относятся:
- Диэлектрическая проницаемость (Dk)
- Диэлектрические потери (Df)
- Теплопроводность
- Поглощение влаги
- Механическая прочность
Совокупная оценка этих характеристик позволяет составить более полное представление о том, как будет вести себя материал.
Обзор в Типы материалов, используемых в современных печатных платах является полезной отправной точкой при сравнении различных вариантов ламината.
Распространенные заблуждения
Распространенным заблуждением является мнение, что параметр Tg указывает на максимальную рабочую температуру печатной платы.
На самом деле ламинат может работать при температуре выше своей Tg в течение коротких промежутков времени, однако с повышением температуры его механические свойства изменяются.
Еще одно заблуждение заключается в том, что все материалы FR4 имеют одинаковую температуру стеклования (Tg).
FR4 — это скорее классификация материалов, чем отдельный продукт. Различные производители предлагают ламинаты с разными значениями Tg, системами смол и эксплуатационными характеристиками.
Статья Что такое материал FR4 для печатных плат объясняет, почему FR4 охватывает широкий спектр составов материалов.
Как выбрать материалы для печатных плат с учетом Tg
- Шаг 1
Определите максимальные рабочие и монтажные температуры, которым будет подвергаться печатная плата.
- Шаг 2
Ознакомьтесь с техническими характеристиками Tg, указанными производителем ламината, вместо того чтобы полагаться на общие значения.
- Шаг 3
Сравните Tg с электрическими, тепловыми и механическими свойствами.
- Шаг 4
Перед началом производства согласуйте выбранный материал с производителем печатных плат.
Заключение
Температура стеклования является важным показателем того, как ламинат печатной платы реагирует на воздействие тепла.
Хотя материалы с более высокой температурой стеклования (Tg) обеспечивают лучшую термическую стабильность, наиболее подходящий вариант зависит от конкретных условий эксплуатации, технологического процесса и требований к продукции.
Выбор материалов для печатных плат на основе взвешенной оценки Tg и других ключевых характеристик позволяет повысить надежность без увеличения излишних производственных затрат.
Часто задаваемые вопросы
A: Tg, или температура стеклования, — это температура, при которой смола в ламинате печатной платы начинает переходить из жесткого состояния в более мягкое.
A: Нет. Материалы с более высоким значением Tg обладают повышенной термической стабильностью, но они не являются обязательными для всех областей применения. Выбор материала должен соответствовать условиям эксплуатации изделия.
A: У большинства стандартных ламинатов FR4 температура стеклования (Tg) составляет от примерно 130 °C до 140 °C, хотя точное значение зависит от производителя.
A: Более высокие температуры сборки, особенно при пайке бессвинцовым припоем, создают более сильную термическую нагрузку на ламинат. Подходящее значение Tg помогает плате сохранять механическую стабильность во время этих процессов.
A: Температура перехода (Tg) в основном определяет механические и термические характеристики ламината. На электрические характеристики более непосредственное влияние оказывают такие свойства, как диэлектрическая проницаемость (Dk) и диэлектрические потери (Df).
