Bei der Auswahl eines Leiterplattenmaterials geht es nicht nur darum, eine Platte zu wählen, die die erforderliche Dicke aufweist.
Jedes Laminat weist seine eigenen elektrischen, mechanischen und thermischen Eigenschaften auf. Diese Eigenschaften beeinflussen die Signalübertragung, die Wärmeableitung, die Dimensionsstabilität und die Langzeitzuverlässigkeit.
FR4 hat sich zum Standard-Substrat für die meisten Leiterplatten entwickelt, da es in all diesen Bereichen eine ausgewogene Leistung bietet und dabei kostengünstig bleibt.

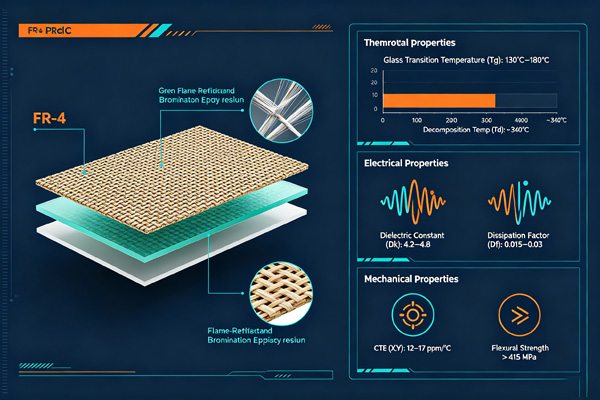

Warum Materialeigenschaften wichtig sind
Viele Probleme mit Leiterplatten sind nicht auf das Leiterbahnlayout oder die Bestückung zurückzuführen.
Unerwartete Signalausfälle, Verformungen der Leiterplatte, mangelhafte Wärmeableitung oder eine verminderte Zuverlässigkeit hängen oft mit dem Material selbst zusammen.
Vor der Auswahl eines Laminats prüfen Ingenieure in der Regel folgende Aspekte:
- elektrische Leistung
- thermische Stabilität
- mechanische Festigkeit
- Feuchtigkeitsbeständigkeit
- Kompatibilität in der Fertigung
Betrachtet man diese Eigenschaften in ihrer Gesamtheit, ergibt sich ein klareres Bild, als wenn man sich auf eine einzelne Spezifikation konzentriert.

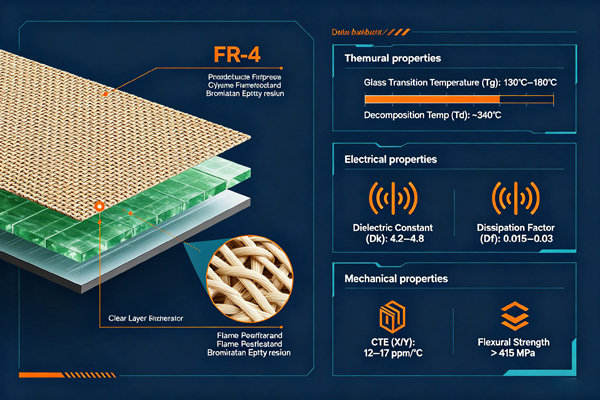

Dielektrizitätskonstante
Die Dielektrizitätskonstante (Dk) beschreibt, wie ein Material elektrische Energie speichert.
Bei Standard-FR4 liegt die Dielektrizitätskonstante typischerweise zwischen 4.2 und 4.8, je nach Harzsystem, Glasart und Prüfhäufigkeit.
Die Dielektrizitätskonstante beeinflusst:
- Signalausbreitung
- Impedanzberechnung
- Spurabmessungen
- zeitliche Konsistenz
Mit steigender Betriebsfrequenz kann sich die effektive Dielektrizitätskonstante geringfügig ändern.
Weiterführende Lektüre:
FR4 Dielektrizitätskonstante (Er) vs. Frequenz erklärt
Dielektrischer Verlust
Der dielektrische Verlust gibt an, wie viel Signalenergie beim Durchlaufen des Laminats in Wärme umgewandelt wird.
Bei digitalen Produkten mit niedriger Übertragungsgeschwindigkeit hat dies kaum praktische Auswirkungen.
Bei Hochgeschwindigkeits- oder HF-Schaltungen können übermäßige dielektrische Verluste jedoch die Signalqualität über große Übertragungsstrecken beeinträchtigen.
Dies ist ein Grund, warum für Mikrowellen- und Hochfrequenzanwendungen häufig Materialien mit geringeren Verlusten ausgewählt werden.
Weiterführende Lektüre:
- FR4 vs. Rogers PCB für Hochfrequenzdesign
- Verlustarme PCB-Materialien für RF- und Mikrowellenschaltungen
Glasübergangstemperatur
Die Glasübergangstemperatur (Tg) gibt den Punkt an, ab dem das Harz zu erweichen beginnt, anstatt starr zu bleiben.
Eine höhere Tg verbessert im Allgemeinen die Dimensionsstabilität bei wiederholten Temperaturzyklen.
Produkte, die bei erhöhten Temperaturen betrieben werden oder mehreren bleifreien Lötprozessen unterzogen werden, profitieren häufig von Laminaten mit hohem Tg-Wert.
Standard-FR4 eignet sich nach wie vor für viele gewerbliche und industrielle Produkte, die innerhalb normaler Temperaturbereiche betrieben werden.
Weiterführende Lektüre: FR4-Leiterplatte vs. FR4 mit hohem Tg
Wärmeleitfähigkeit
Die Wärmeleitfähigkeit beschreibt, wie effizient sich Wärme durch das Substrat ausbreitet.
Standard-FR4 weist im Vergleich zu Materialien wie Laminaten mit Aluminiumkern oder Keramiklaminaten eine relativ geringe Wärmeleitfähigkeit auf.
Bei Designs mit moderatem Stromverbrauch ist dies selten ein Problem.
Bei Produkten, die erhebliche Wärme erzeugen, hängt das Wärmemanagement oft von zusätzlichen Maßnahmen wie Kupferflächen, thermischen Durchkontaktierungen oder externen Kühlkörpern ab.
Das Laminat selbst ist nur ein Teil der gesamten Kühlstrategie.
Feuchtigkeitsabsorption
Auch wenn FR4 eine gute Feuchtigkeitsbeständigkeit aufweist, ist es nicht vollständig wasserdicht.
Bei längerer Einwirkung feuchter Umgebungsbedingungen kann das Laminat eine geringe Menge Feuchtigkeit aufnehmen.
Übermäßige Feuchtigkeit kann folgende Auswirkungen haben:
- Dämmleistung
- Formbeständigkeit
- Lötzuverlässigkeit
Eine ordnungsgemäße Lagerung vor der Montage trägt dazu bei, feuchtigkeitsbedingte Probleme zu vermeiden.
Mechanische Festigkeit
Die gewebte Glasfaserverstärkung verleiht FR4 eine hervorragende Steifigkeit.
Dadurch eignet es sich für Produkte, die folgenden Belastungen standhalten müssen:
- Vibration
- Handhabung während der Montage
- wiederholtes Einstecken des Steckers
- Verkehr
Die mechanische Stabilität ist einer der Gründe, warum FR4 nach wie vor das bevorzugte Material für starre Leiterplatten ist.
Elektrische Isolierung
FR4 bietet einen hohen Isolationswiderstand zwischen den leitfähigen Schichten.
Dank dieser Eigenschaft gewährleisten Mehrschichtplatinen eine zuverlässige Isolation und ermöglichen gleichzeitig eine dichte Leiterverlegung.
In Verbindung mit einer geeigneten Schichtung sorgt das Material für eine stabile elektrische Leistung in einer Vielzahl von Anwendungsbereichen.
Weiterführende Lektüre:
FR4 PCB Stackup Design Leitfaden
Flammschutzwirkung
Sicherheit ist eine weitere wichtige Eigenschaft.
Standard-FR4-Materialien werden in der Regel so hergestellt, dass sie den UL94 V-0 Brandschutzklasse.
Das bedeutet, dass das Material so konzipiert ist, dass es nach Entfernung der Zündquelle von selbst erlischt, was dazu beiträgt, die Brandgefahr bei elektronischen Produkten zu verringern.
Formstabilität
Eine Leiterplatte dehnt sich bei Temperaturänderungen leicht aus und zieht sich wieder zusammen.
FR4 weist unter normalen Betriebsbedingungen eine gute Dimensionsstabilität auf, wodurch die Registrierung der einzelnen Schichten und die Ausrichtung der Bauteile während des gesamten Fertigungsprozesses konsistent bleiben.
Stabile Abmessungen sind besonders wichtig für Bauteile mit engem Rastermaß und mehrschichtige Leiterplatten.
Leistung und Kosten in Einklang bringen
Kein Leiterplattenmaterial schneidet in jeder Kategorie hervorragend ab.
FR4 dominiert weiterhin den Markt, da es folgende Eigenschaften in ausgewogener Weise vereint:
- elektrische Leistung
- mechanische Festigkeit
- thermische Stabilität
- Fertigungseffizienz
- Materialkosten
Bei vielen kommerziellen Produkten ist dieses Gleichgewicht wertvoller als die Maximierung einer einzelnen Eigenschaft.
Nur wenn die Anwendung außergewöhnliche Anforderungen an Temperatur, Frequenz oder Leistung stellt, ist ein anderes Laminat die bessere Wahl.

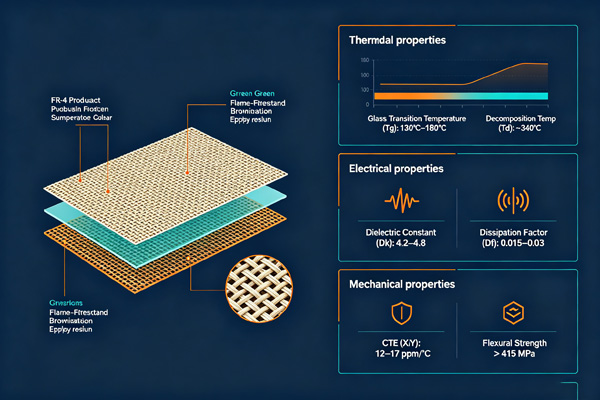

So bewerten Sie die Materialeigenschaften von FR4
- Schritt 1
Legen Sie die elektrischen Anforderungen des Produkts fest, einschließlich der Betriebsfrequenz und der Signalcharakteristik.
- Schritt 2
Bewerten Sie die thermischen Bedingungen unter Berücksichtigung sowohl der Umgebungstemperatur als auch der während des Betriebs erzeugten Wärme.
- Schritt 3
Prüfen Sie die zu erwartenden mechanischen Belastungen, wie beispielsweise Vibrationen, Stöße oder wiederholte Handhabung.
- Schritt 4
Vergleichen Sie die Materialeigenschaften mit den Anwendungsanforderungen, bevor Sie das Laminat auswählen.
Die Auswahl eines Leiterplattenmaterials auf der Grundlage der tatsächlichen Betriebsbedingungen ist in der Regel zuverlässiger als die Auswahl allein nach Kostenkriterien.
Schlussfolgerung
FR4 ist nach wie vor das in der Branche bevorzugte Leiterplattensubstrat, da es ein ausgewogenes Verhältnis zwischen elektrischer, thermischer und mechanischer Leistungsfähigkeit bietet.
Anstatt sich auf eine einzelne Spezifikation zu konzentrieren, sollten Ingenieure die Gesamtheit der Materialeigenschaften bewerten und prüfen, in welchem Zusammenhang diese mit der vorgesehenen Anwendung stehen.
Ein gut abgestimmtes Laminat verbessert die Herstellbarkeit, die Produktzuverlässigkeit und die Langzeitleistung, ohne dass dadurch unnötige Kosten entstehen.
Häufig gestellte Fragen
A: Zu den wichtigsten Eigenschaften zählen die Dielektrizitätskonstante, der dielektrische Verlust, die Glasübergangstemperatur, die Wärmeleitfähigkeit, die Feuchtigkeitsaufnahme und die mechanische Festigkeit.
A: Nein. Verschiedene Hersteller verwenden unterschiedliche Harzsysteme und Glasfaserkonstruktionen, sodass die elektrischen und thermischen Eigenschaften variieren können.
A: Dies wirkt sich auf die Signalausbreitungsgeschwindigkeit, die Impedanzsteuerung und die Abmessungen des Leiterplattenlayouts aus, insbesondere bei Hochgeschwindigkeitsschaltungen.
A: Es eignet sich für viele kommerzielle Produkte, doch bei Anwendungen, die dauerhaft hohen Temperaturen ausgesetzt sind, ist FR4 mit hohem Tg oft die bessere Wahl.
A: Weil es bei einer breiten Palette elektronischer Produkte ein zuverlässiges Gleichgewicht zwischen Leistung, Herstellbarkeit und Kosten bietet.
