In digitalen Hochgeschwindigkeits- und Hochfrequenz-HF-Schaltungen ist die Einhaltung einer kontrollierten Impedanz von entscheidender Bedeutung. Eine kontrollierte Impedanz gewährleistet, dass sich Signale ohne nennenswerte Verzerrungen, Reflexionen oder Leistungsverluste durch eine Leiterplatte ausbreiten. In diesem umfassenden Leitfaden werden wir erläutern, was eine kontrollierte Impedanz ist, wie sie berechnet wird und welche bewährten Verfahren es gibt, um sie bei der Leiterplattenfertigung einzuhalten.
Grundlagen der kontrollierten Impedanz

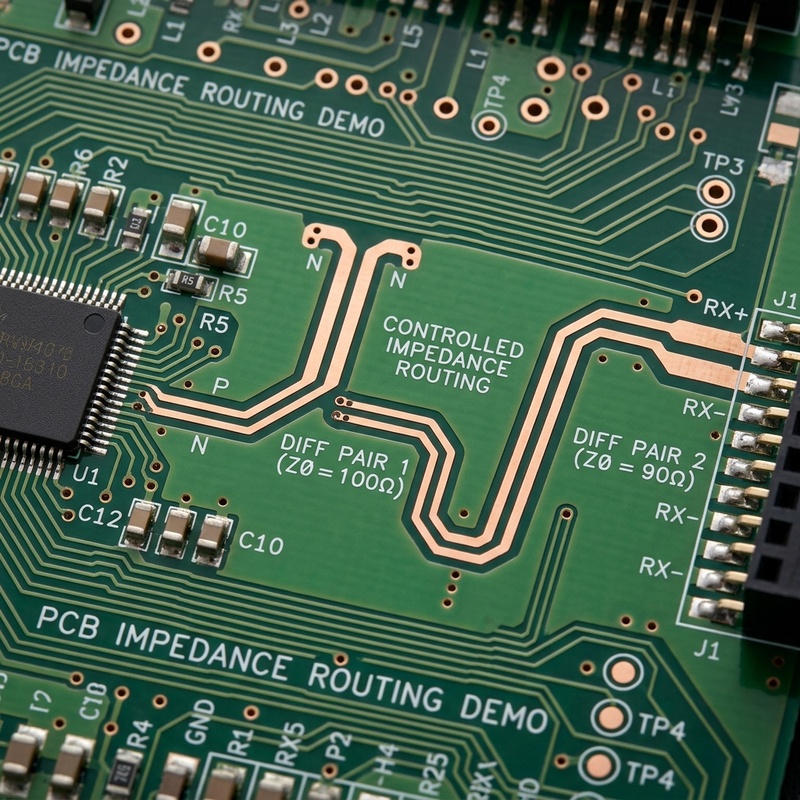

Unter kontrollierter Impedanz versteht man die spezifische charakteristische Impedanz einer Übertragungsleitung auf einer Leiterplatte (PCB). Sie wird durch die physikalischen Abmessungen der Leiterbahn (Breite, Dicke), die Dielektrizitätskonstante des Leiterplatten-Substratmaterials und den Abstand zwischen der Leiterbahn und den Referenzebenen bestimmt. Typische Impedanzwerte liegen bei 50 Ohm für Single-Ended-Signale und bei 90–100 Ohm für Differentialpaare.
Wenn Signale mit hohen Geschwindigkeiten übertragen werden, kann jede Impedanzfehlanpassung entlang der Übertragungsstrecke zu Signalreflexionen führen. Diese Reflexionen verursachen Schwingungen, Überschwingen, Unterschwingen und letztendlich Datenfehler. Daher ist die Anpassung der Impedanz der Leiterbahn an die Quelle und die Last entscheidend für Signalintegrität.
So berechnen Sie die kontrollierte Impedanz
Die Berechnung der erforderlichen Leiterbahnabmessungen zur Erzielung einer bestimmten Impedanz erfordert komplexe elektromagnetische Gleichungen. Leiterplattenentwickler nutzen jedoch Softwaretools und Rechner, um diesen Prozess zu vereinfachen.
Hier finden Sie eine Schritt-für-Schritt-Anleitung zur Berechnung der Impedanz:
Schritt-für-Schritt-Anleitung zur Berechnung der Leiterplattenimpedanz
Ein strukturierter Ansatz zur Ermittlung der richtigen Leiterbahnparameter für eine kontrollierte Impedanz auf Ihrer Leiterplatte.
Schritt 1: Zielimpedanz ermitteln
Schritt 2: Wählen Sie das Leiterplattenmaterial aus
Schritt 3: Festlegen des Schichtaufbaus
Schritt 4: Verwenden Sie einen Impedanzrechner
Aufrechterhaltung der Impedanz während der Fertigung
Die Berechnung der Impedanz ist nur der erste Schritt. Es ist eine entscheidende Herausforderung, sicherzustellen, dass die gefertigte Leiterplatte diese Spezifikationen erfüllt. Abweichungen bei Leiterbahnbreite, die Kupferdicke und die Dielektrikumsdicke während der Fertigung können die endgültige Impedanz beeinflussen.
Hersteller wenden verschiedene Verfahren an, um die Impedanz streng zu kontrollieren:
- Präzises Ätzen: Moderne Ätzverfahren gewährleisten, dass die Leiterbahnbreiten innerhalb enger Toleranzen bleiben (in der Regel +/- 10%).
- Materialkontrolle: Verwendung hochwertiger Prepregs und Kernmaterialien mit gleichbleibenden Dielektrizitätskonstanten.
- TDR-Prüfung: Mithilfe der Zeitbereichsreflektometrie (TDR) werden Testproben auf der Leiterplattenplatine geprüft, um sicherzustellen, dass die tatsächliche Impedanz dem vorgegebenen Sollwert entspricht.
Häufig gestellte Fragen
Was passiert, wenn die Impedanz der Leiterplatte nicht geregelt wird?
Was ist ein Testcoupon in der Leiterplattenfertigung?
Kann ich für kontrollierte Impedanz normales FR-4 verwenden?
Schlussfolgerung
Die Entwicklung von Schaltungen mit kontrollierter Impedanz erfordert ein fundiertes Verständnis sowohl der theoretischen Berechnungen als auch der praktischen Gegebenheiten bei der Leiterplattenfertigung. Durch eine enge Zusammenarbeit mit Ihrem Hersteller und den Einsatz präziser Modellierungswerkzeuge können Sie sicherstellen, dass Ihre Hochgeschwindigkeitsschaltungen in der Praxis einwandfrei funktionieren.
