Sobald das Leiterplattenmuster auf die Kupferoberfläche übertragen wurde, besteht der nächste Schritt darin, das überflüssige Kupfer zu entfernen.
Diese Phase wird als Leiterplattenätzen.
Obwohl es sich nur um einen Schritt im Fertigungsprozess handelt, hat das Ätzen einen direkten Einfluss auf die Genauigkeit der Leiterbahnen, den Abstand zwischen den Leiterbahnen, die Impedanzsteuerung und die Gesamtqualität der Produktion. Selbst geringfügige Abweichungen während des Ätzvorgangs können die Abmessungen feiner Leiterbahnen beeinträchtigen und die Fertigungsausbeute verringern.
Das Verständnis der Funktionsweise des Ätzverfahrens hilft Ingenieuren dabei, Leiterplatten zu entwerfen, die einfacher herzustellen sind und eine gleichbleibendere Produktionsqualität aufweisen.
Was ist das Ätzen von Leiterplatten?
Beim Ätzen von Leiterplatten wird das freiliegende Kupfer von einem kupferkaschierten Laminat entfernt, während das gewünschte Schaltungsmuster durch eine Resistschicht geschützt wird.
Nach Abschluss des Ätzvorgangs bleibt nur noch das für den Stromkreis benötigte Kupfer übrig.
Die Qualität dieses Schritts entscheidet darüber, ob die Leiterbahnbreiten und -abstände mit dem ursprünglichen Leiterplattenentwurf übereinstimmen.
Bevor mit dem Ätzen begonnen wird, besteht die Leiterplatte bereits aus einer auf ein Laminat aufgebrachten Kupferfolie. Wenn Sie sich zunächst mit diesen Materialien vertraut machen möchten, lesen Sie bitte Arten von Kupferfolien für Leiterplatten und ihre Anwendungsbereiche und Erläuterungen zum Leiterplattenlaminat für den Entwurf und die Herstellung von Leiterplatten.

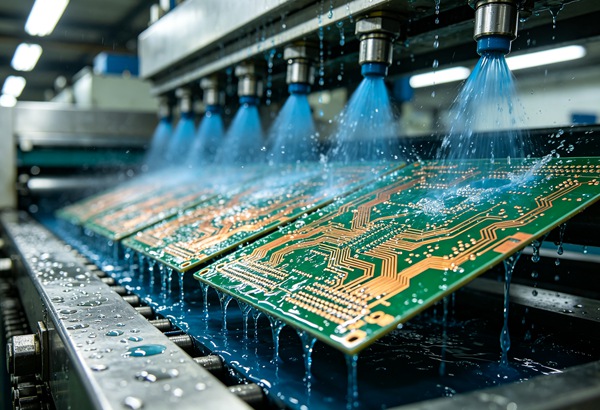

So funktioniert der Ätzprozess bei Leiterplatten
Auch wenn sich die Fertigungslinien unterscheiden, folgt der grundlegende Prozess doch immer dem gleichen Ablauf.
Oberflächenvorbereitung
Die Kupferoberfläche wird gereinigt, um Oxidationsrückstände, Staub und Verunreinigungen zu entfernen, damit der Fotolack gleichmäßig haften kann.
Musterübertragung
Ein Fotolack wird aufgetragen und durch die Leiterplattenvorlage mit ultraviolettem Licht belichtet.
Nach der Entwicklung bleiben die Bereiche, aus denen später Leiterbahnen entstehen, geschützt.
Kupferradierung

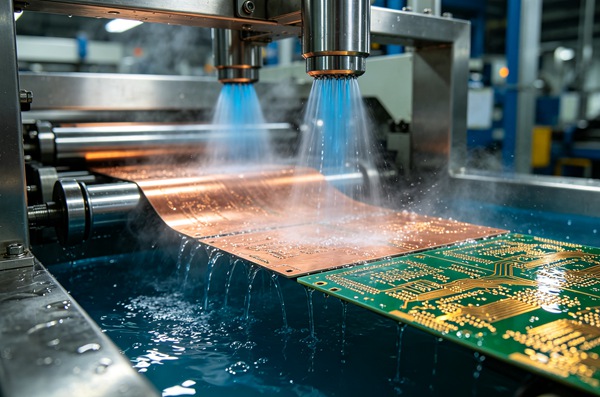

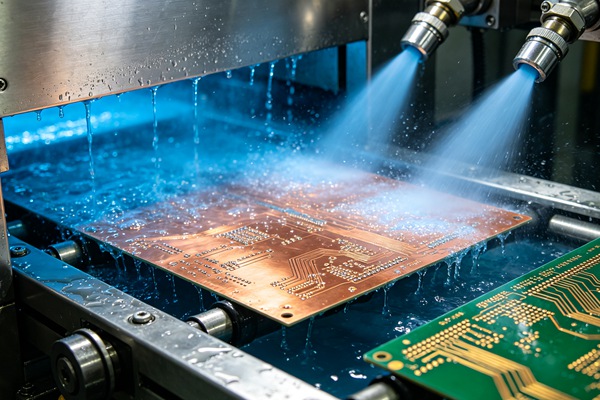

Die Leiterplatte wird durch eine Ätzlösung geführt, die das freiliegende Kupfer auflöst.
Das abgeschirmte Kupfer bleibt an Ort und Stelle und bildet das fertige Leiterbahnmuster.
Entfernung der Resistschicht
Sobald der Ätzvorgang abgeschlossen ist, wird der verbleibende Fotolack entfernt, sodass saubere Kupferbahnen zurückbleiben, die für den nächsten Fertigungsschritt bereit sind.
Gängige Verfahren zum Ätzen von Leiterplatten
Je nach Kapazität und Produktanforderungen kommen in den verschiedenen Produktionslinien unterschiedliche chemische Systeme zum Einsatz.
Eisen(III)-chlorid
Eisen(III)-chlorid wird häufig für die Prototypenfertigung und für Laboranwendungen eingesetzt, da es einfach zu handhaben ist und stabile Ergebnisse liefert.
Kupferchlorid
Kupferchlorid wird häufig in der Massenproduktion eingesetzt, da die Lösung während des kontinuierlichen Produktionsprozesses regeneriert und kontrolliert werden kann.
Alkalisches Ätzen
Das Ätzen mit Laugen wird häufig bei der Herstellung von Leiterplatten mit feinen Leiterbahnen eingesetzt und ermöglicht eine gute Kontrolle über die Abmessungen der Leiterbahnen.
Die genaue chemische Zusammensetzung variiert je nach Hersteller, doch das Ziel bleibt dasselbe: Es soll ausschließlich das unerwünschte Kupfer entfernt werden, während das vorgesehene Leiterbahnmuster erhalten bleibt.
Warum die Genauigkeit beim Ätzen wichtig ist
Das Ätzen wirkt sich nicht nur auf das Aussehen der Leiterplatte aus.
Leiterbahnbreite
Durch Überätzen können die Leiterbahnen schmaler als beabsichtigt werden, während durch Unterätzen unerwünschtes Kupfer zurückbleiben kann.
Leiterbahnabstand
Durch präzises Ätzen lässt sich der erforderliche Abstand zwischen benachbarten Leitern gewährleisten.
Dies gewinnt bei Layouts mit hoher Dichte zunehmend an Bedeutung.
Signalintegrität
Eine kontrollierte Leiterbahngeometrie trägt zu einer stabilen Impedanz und einem vorhersehbaren elektrischen Verhalten bei.
Bei Schaltungen mit kontrollierter Impedanz spielt auch die Materialauswahl eine wichtige Rolle. FR4 PCB Stackup Design Leitfaden erläutert, wie der Schichtaufbau und die Dielektrikumsdicke mit den Leiterbahnabmessungen zusammenwirken.
Produktionsausbeute
Stabile Ätzverfahren reduzieren Defekte und verbessern die Produktionskonsistenz, insbesondere bei mehrschichtigen Leiterplatten und Leiterplatten mit engem Rasterabstand.
Faktoren, die die Ätzqualität beeinflussen
Das Endergebnis wird von mehreren Variablen beeinflusst.
Dazu gehören:
- Kupferdicke
- Spurbreite
- Ätzmittelkonzentration
- Lösungstemperatur
- Sprühdruck
- Fördergeschwindigkeit
- Qualität des Fotolacks
Die Einhaltung dieser Parameter innerhalb der Spezifikation trägt zu einer gleichbleibenden Produktion bei.
Häufige Fehler beim Ätzen
Die Hersteller überwachen den Prozess genau, um Fehler zu reduzieren.
Typische Themen sind:
- Über-Ätzen
- Unterätzung
- Ungleichmäßige Leiterbahnbreite
- Kupferrückstände
- Kantenrauheit
Moderne Fertigungslinien nutzen eine automatisierte Prozesssteuerung, um diese Probleme zu minimieren.
So verbessern Sie die Qualität beim Ätzen von Leiterplatten
- Schritt 1
Verwenden Sie Leiterbahnbreiten und Abstände, die den Möglichkeiten des Herstellers entsprechen.
- Schritt 2
Wählen Sie bereits in der Konstruktionsphase eine geeignete Kupferdicke aus.
- Schritt 3
Stellen Sie sicher, dass das Fotolackmuster vor dem Ätzen präzise übertragen wird.
- Schritt 4
Arbeiten Sie mit einem Leiterplattenhersteller zusammen, der während des gesamten Produktionsprozesses eine stabile Prozesskontrolle gewährleistet.
Schlussfolgerung
Das Ätzen von Leiterplatten ist einer der entscheidenden Schritte bei der Herstellung von Leiterplatten.
Durch das Entfernen von überschüssigem Kupfer unter Beibehaltung des vorgesehenen Schaltungsmusters bestimmt dieses Verfahren die Genauigkeit der Leiterbahnen, der Abstände und der Gesamtfertigungsqualität.
Eine sorgfältige Prozesssteuerung in Verbindung mit geeigneten Regeln für den Leiterplattenentwurf trägt dazu bei, zuverlässige Leiterplatten herzustellen, die sowohl den elektrischen als auch den mechanischen Anforderungen entsprechen.
Häufig gestellte Fragen
A: Beim Ätzen von Leiterplatten wird unerwünschtes Kupfer von einem kupferkaschierten Laminat entfernt, um das gewünschte Schaltungsmuster zu erzeugen.
A: Zu den gängigen Ätzmitteln zählen, je nach Herstellungsverfahren, Eisen(III)-chlorid, Kupfer(II)-chlorid und alkalische Ätzlösungen.
A: Die Ätztechnik bestimmt die Leiterbahnbreite, den Abstand zwischen den Leiterbahnen und die Genauigkeit der Schaltung – alles Faktoren, die die Qualität der Leiterplatte und ihre elektrische Leistungsfähigkeit beeinflussen.
A: Durch Überätzen wird zu viel Kupfer entfernt, wodurch die Leiterbahnen schmaler werden als vorgesehen und die Zuverlässigkeit der Schaltung möglicherweise beeinträchtigt wird.
A: Ja. Dickeres Kupfer erfordert in der Regel längere Ätzzeiten und eine strengere Prozesskontrolle, um präzise Leiterbahnabmessungen zu gewährleisten.
